david26y

金虫 (正式写手)

【答案】应助回帖

引用回帖:
10楼: Originally posted by DarcyNO.1 at 2016-01-09 17:35:03
下面的图是我用lovlap命令搭接那两条线后的结果，两个体不但没有连在一起，平面不知道为什么会向那个方向卷起来。加的载荷有圆筒逆时针旋转，带的右端有一张力（拉力）
，命令流如下
*DIM,time,array,2,1,1,,,
...

你先按我说的把两个体连起来再加载。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

DarcyNO.1
11楼2016-01-11 09:03:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

DarcyNO.1

铜虫 (小有名气)
送红花一朵
引用回帖:
11楼: Originally posted by david26y at 2016-01-11 09:03:59
你先按我说的把两个体连起来再加载。...

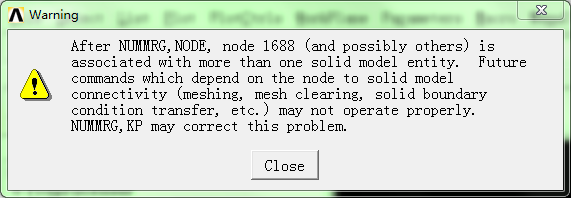

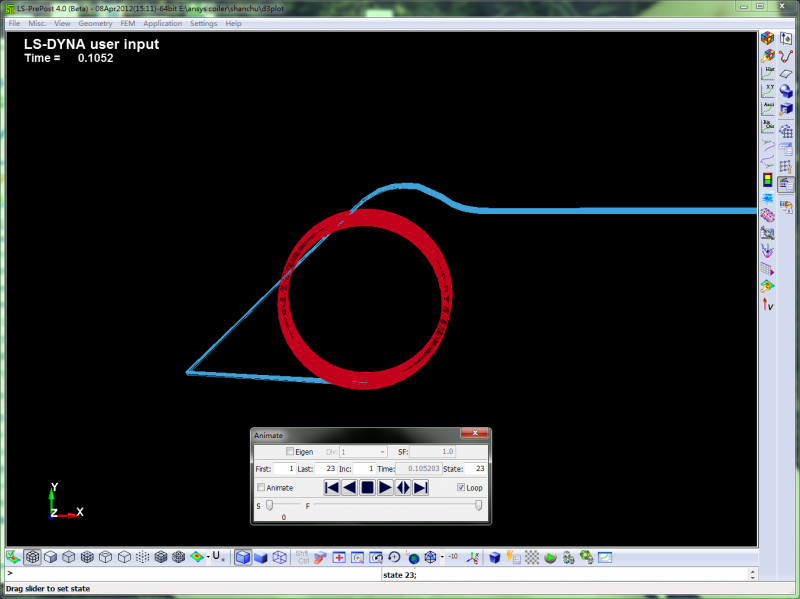

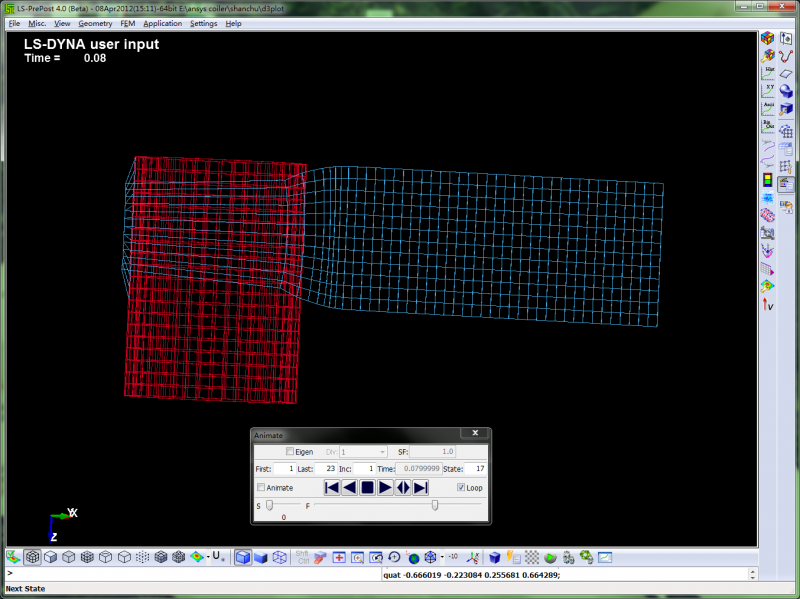

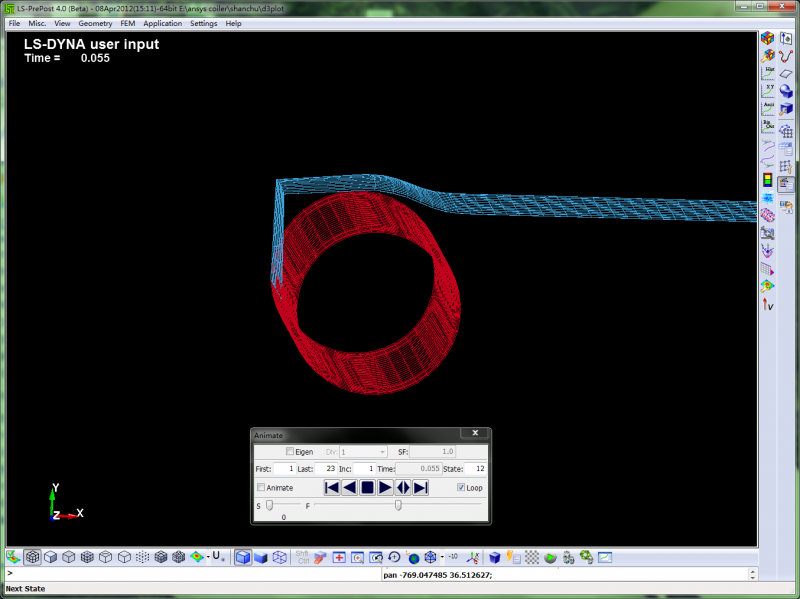

现在两个体已经连在一起了，我是将板和圆柱宽度方向网格大小划成一样大，这样它们共线的地方就有重合节点了，然后使用NUMMRG,NODE, , , ,LOW命令，但是这样做有一个图1的警告。忽略警告，我进行了求解，求解结果表明它们确实是连在一起了，但是却没有实现缠绕，出现上面几个图的情况。是不是板柔度不够引起的？而且板在宽度方向被拉的变窄了，在我撤掉板右边的拉力后，也会出现这种情况。求前辈帮我看看怎么回事
ansys两个模型连接问题，求助虫虫


ansys两个模型连接问题，求助虫虫-1


ansys两个模型连接问题，求助虫虫-2


ansys两个模型连接问题，求助虫虫-3
赞一下 回复此楼
暂无
12楼2016-01-11 21:10:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

david26y

金虫 (正式写手)

【答案】应助回帖

引用回帖:
12楼: Originally posted by DarcyNO.1 at 2016-01-11 21:10:15
现在两个体已经连在一起了，我是将板和圆柱宽度方向网格大小划成一样大，这样它们共线的地方就有重合节点了，然后使用NUMMRG,NODE, , , ,LOW命令，但是这样做有一个图1的警告。忽略警告，我进行了求解，求解结果表 ...

不知道你是怎么加载的。
你这样合并节点不觉得麻烦吗？为什么不用我说的方法？
你这个需要用接触分析。
赞一下 回复此楼
13楼2016-01-12 09:20:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

DarcyNO.1

铜虫 (小有名气)
引用回帖:
13楼: Originally posted by david26y at 2016-01-12 09:20:10
不知道你是怎么加载的。
你这样合并节点不觉得麻烦吗？为什么不用我说的方法？
你这个需要用接触分析。...

前辈您好！里面加载的内容有：1.板的右端面一个拉力；2.圆筒绕z轴的旋转；3.板有一个初速度。程序有用你的方法啊！用设置接触的，设置了板和圆柱的接触，还有板本身的接触。现在大概能实现卷取了，但是板还是会被拉变形把屈服应力调大还是会有变形
赞一下 回复此楼
暂无
14楼2016-01-12 09:28:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
