[交流] ansys两个模型连接问题，求助虫虫

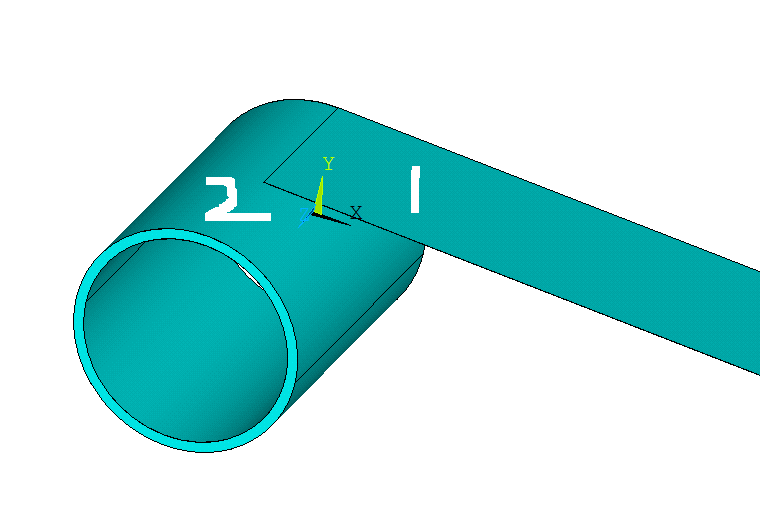

1是铝带，2是卷筒，卷筒自转带动铝带缠绕在其上面，那么1和2连接的地方要怎么设置啊，我建模的时候1的左端下底边与2是重合的，也就是1的左端要固定在2上面不能动，2才能把1给卷起来。大神多多指教

ansys两个模型连接问题，求助虫虫
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2015-12-29 10:24:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

zhangen

金虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
三种方法
1、定义tied接触
2、共节点（merge）
3、耦合节点（couple）
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

DarcyNO.1
31楼2015-12-31 11:08:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiejiaf

木虫 (著名写手)
★
DarcyNO.1(金币+1): 谢谢参与
支持一下^_^
回复此楼
11楼2015-12-29 11:02:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

大海雨季

金虫 (小有名气)
★
DarcyNO.1(金币+1): 谢谢参与
接触，一个作为刚体

发自小木虫Android客户端
赞一下 回复此楼
16楼2015-12-29 11:05:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

DarcyNO.1

铜虫 (小有名气)
引用回帖:
16楼: Originally posted by 大海雨季 at 2015-12-29 11:05:07
接触，一个作为刚体

卷筒作为刚体，但是铝带左端不固定在卷筒上的话，没办法完成卷取，铝带右端还有一个力拉着的
赞一下 回复此楼
23楼2015-12-29 11:20:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

大海雨季

金虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
你可以把带设置为刚体，两个件的接触线设置成，带的长度，你试一试

发自小木虫Android客户端
赞一下 回复此楼
24楼2015-12-29 11:24:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

DarcyNO.1

铜虫 (小有名气)
引用回帖:
24楼: Originally posted by 大海雨季 at 2015-12-29 11:24:10
你可以把带设置为刚体，两个件的接触线设置成，带的长度，你试一试

不行啊  带是要考虑变形的  是弹塑性体
赞一下 回复此楼
25楼2015-12-29 11:31:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

大海雨季

金虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
考虑带的变形，那你把卷同作为刚体，两个接触线带的长度和卷筒周长

发自小木虫Android客户端
赞一下 回复此楼
26楼2015-12-29 11:34:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

DarcyNO.1

铜虫 (小有名气)
引用回帖:
26楼: Originally posted by 大海雨季 at 2015-12-29 11:34:17
考虑带的变形，那你把卷同作为刚体，两个接触线带的长度和卷筒周长

卷筒有自转  带的右端面还有一个拉力  不固定住带的左边的话没办法卷取了啊
赞一下 回复此楼
27楼2015-12-29 12:18:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

大海雨季

金虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
卷曲是不是两条线的接触

发自小木虫Android客户端
赞一下 回复此楼
28楼2015-12-30 07:17:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mxwq

新虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
用连接的线将2切割，然后合并…相当于要共用一条线……然后两个面设置接触对:1的下表面，2的外表面…

发自小木虫Android客户端
赞一下 回复此楼
29楼2015-12-30 07:33:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wr2801100103

金虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
耦合一下节点试试吧

发自小木虫Android客户端
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

DarcyNO.1
30楼2015-12-31 07:59:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

DarcyNO.1

铜虫 (小有名气)
引用回帖:
29楼: Originally posted by mxwq at 2015-12-30 07:33:52
用连接的线将2切割，然后合并…相当于要共用一条线……然后两个面设置接触对:1的下表面，2的外表面…

然后用glue命令吗？
赞一下 回复此楼
33楼2016-01-03 15:14:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yangwei_006

新虫 (初入文坛)
支持一个

发自小木虫Android客户端
回复此楼
34楼2016-01-03 16:11:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

DarcyNO.1

铜虫 (小有名气)
送红花一朵
引用回帖:
30楼: Originally posted by wr2801100103 at 2015-12-31 07:59:08
耦合一下节点试试吧

耦合结点不行吧，因为两个体划分网格不一样，所以实际上它们之间只有一个结点是重合的
赞一下 回复此楼
35楼2016-01-10 13:54:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

DarcyNO.1

铜虫 (小有名气)
送红花一朵
引用回帖:
31楼: Originally posted by zhangen at 2015-12-31 11:08:20
三种方法
1、定义tied接触
2、共节点（merge）
3、耦合节点（couple）

有tied接触吗？耦合或共结点不行吧，因为两个体划分网格不一样，所以实际上它们之间只有一个结点是重合的
赞一下 回复此楼
36楼2016-01-10 13:57:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
