[求助] 波导中表面等离子体的激发疑问 已有1人参与

大家好！

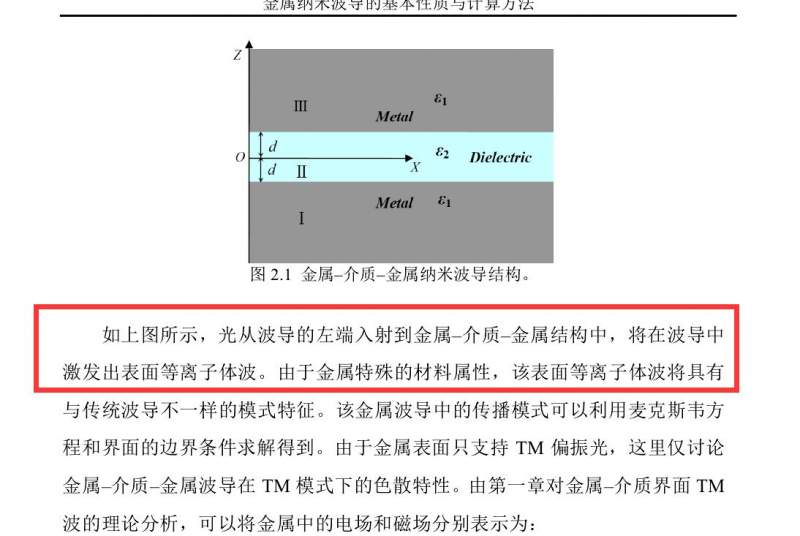

波导中表面等离子体的激发疑问

波导中的SPP是怎么来的啊？？求问激发原理？

有没有人可以指导一下的。多谢
回复此楼

» 收录本帖的淘帖专辑推荐

科研

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-12-24 03:27:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

michaeldel

实习版主

火星领导

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
lsmsma: 金币+10, ★★★★★最佳答案 2016-01-08 15:48:28
引用回帖:
3楼: Originally posted by lsmsma at 2015-12-24 19:15:05
谢谢回答～～～我能理解你所说的。我困惑的是gap spp一开始是怎么来的？比如说我仿真的时候，给这个结构的左边的端口设置什么波入射？怎么就会产生gap spp呢？
...

我认为平面波入射也是可以激发GSP的，不过耦合效率不是最高的

要让耦合效率最高，需要使用该波导支持的模式入射，要满足这一点一般来说要满足：
1 端口的传播常数和GSP的传播常数一致
2 端口处场的横向分布（类似横模）和波导里场的横向分布一致

然而，并无法知晓GSP的具体传播常数和场横向分布，所以comsol里面用 数值 端口，配合边界模式分析求解GSP，求解过程中会自动得到需要的入射模式
赞一下(1人) 回复此楼
在利思害，在害思利
4楼2015-12-25 16:03:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

michaeldel

主管区长

火星领导

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！

【答案】应助回帖

感谢参与，应助指数 +1
单个金属表面支持SPP，两个金属表面靠在一起，他们的SPP将耦合起来，形成Gap SPP，Gap SPP在两个表面形成的缝隙里传播，就形成了SPP波导。这与介质波导全反射形成的传播模式是不太一样的
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

lsmsma
在利思害，在害思利
2楼2015-12-24 09:04:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lsmsma

专家顾问

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！
送红花一朵
引用回帖:
2楼: Originally posted by michaeldel at 2015-12-24 09:04:18
单个金属表面支持SPP，两个金属表面靠在一起，他们的SPP将耦合起来，形成Gap SPP，Gap SPP在两个表面形成的缝隙里传播，就形成了SPP波导。这与介质波导全反射形成的传播模式是不太一样的

谢谢回答～～～我能理解你所说的。我困惑的是gap spp一开始是怎么来的？比如说我仿真的时候，给这个结构的左边的端口设置什么波入射？怎么就会产生gap spp呢？

发自小木虫Android客户端
赞一下 回复此楼
3楼2015-12-24 19:15:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Casmo

实习版主

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！
引用回帖:
3楼: Originally posted by lsmsma at 2015-12-24 19:15:05
谢谢回答～～～我能理解你所说的。我困惑的是gap spp一开始是怎么来的？比如说我仿真的时候，给这个结构的左边的端口设置什么波入射？怎么就会产生gap spp呢？
...

其实，SPP与传统光波导并无本质区别，同样是从麦克斯韦方程组推出的，只不过由于金属的复介电常数，导致了SPP波矢比导模波矢大，所以属于一种表面波，考虑到波矢匹配的问题，不能直接激发。实验中通常需要利用光栅或棱镜等结构去激发SPP。
因为你只是考虑模拟，所以光源只需要在端面入射就行了，显然，在这种无限平板波导的情况下，选择TM激发就可以满足计算要求。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

FEAZER
5楼2016-03-28 14:14:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

FEAZER

专家顾问

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！
引用回帖:
4楼: Originally posted by michaeldel at 2015-12-25 16:03:12
我认为平面波入射也是可以激发GSP的，不过耦合效率不是最高的

要让耦合效率最高，需要使用该波导支持的模式入射，要满足这一点一般来说要满足：
1 端口的传播常数和GSP的传播常数一致
2 端口处场的横向分布（ ...

你好，想请问一你指点一下。。

1）数值端口下，上面貌似只能填一个单频点，那是否可以理解为，这个边界模式分析只能得出特定波长下的有效模式折射率呢？针对需要扫频即波长变化的情况，如果想要获得最大的耦合效率，就需要算好多，对么。。

2）如果不求耦合效率最大，这个平面波激发的Gsp，指的是随便TM波都可以么，对于传播常数有没有什么要求？如果可以激发，那在波导中会不会混有其他的模式呢？

问的有点初级了。。请见谅哈。
赞一下 回复此楼
6楼2017-02-26 14:54:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

FEAZER

专家顾问

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！
送红花一朵
引用回帖:
5楼: Originally posted by Casmo at 2016-03-28 14:14:30
其实，SPP与传统光波导并无本质区别，同样是从麦克斯韦方程组推出的，只不过由于金属的复介电常数，导致了SPP波矢比导模波矢大，所以属于一种表面波，考虑到波矢匹配的问题，不能直接激发。实验中通常需要利用光栅 ...

您好，对于模拟的情况下，在端面如果选择TM激发，这种波的波数能否随便设置呢？ 我是想扫频，感觉一个频点一个频点的边界模式分析好像有点复杂。

谢谢！
赞一下 回复此楼
7楼2017-02-27 08:54:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Casmo

兑换贵宾

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！
引用回帖:
7楼: Originally posted by FEAZER at 2017-02-27 09:54:30
您好，对于模拟的情况下，在端面如果选择TM激发，这种波的波数能否随便设置呢？ 我是想扫频，感觉一个频点一个频点的边界模式分析好像有点复杂。

谢谢！...

你用COMSOL?这个我好久不用了，基本都忘了。
其实你要的就是色散曲线，这个结构很简单，解析解可以得到。具体可参照 Plasmonics: Fundamentals and Applications.
扫频也可以，就是时间长一些。好像Fourier分析更方便一些。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

FEAZER
8楼2017-02-27 11:50:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

FEAZER

版主

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！
送红花一朵
引用回帖:
8楼: Originally posted by Casmo at 2017-02-27 11:50:33
你用COMSOL?这个我好久不用了，基本都忘了。
其实你要的就是色散曲线，这个结构很简单，解析解可以得到。具体可参照 Plasmonics: Fundamentals and Applications.
扫频也可以，就是时间长一些。好像Fourier分析更 ...

谢谢回复！  对，我是用comsol的。想起来什么都行~

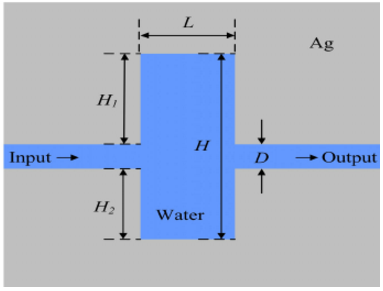

我没表达清楚我的问题- -，是这样的，我想重复一下别人的工作，他做的是一个二维MIM结构，如图1；图二，它上面说入射TM平面波，因为最后要得到的是透射谱线，所以要扫频。
所以我就在想，这个端口的设置应该怎么办，按理说SPPs传播常数是应该大于在自由空间中的波的传播常数的，只有波矢相匹配才能够激发。

按照结合4楼和5楼您的回答，端口选择TM波就可激发。我迷糊的地方是，4楼的第一句话可以理解为即使波矢不匹配也可以激发，就是耦合效率低了些么？

在二维的情况下，我应该怎么做才是正确的让结构中传播SPPs的方法呢？有点迷茫。谢谢了！
波导中表面等离子体的激发疑问-1


波导中表面等离子体的激发疑问-2
赞一下 回复此楼
9楼2017-02-27 17:40:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Casmo

主管区长

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！
引用回帖:
9楼: Originally posted by FEAZER at 2017-02-27 18:40:54
谢谢回复！  对，我是用comsol的。想起来什么都行~

我没表达清楚我的问题- -，是这样的，我想重复一下别人的工作，他做的是一个二维MIM结构，如图1；图二，它上面说入射TM平面波，因为最后要得到的是透射谱线， ...

个人认为，FDTD更适合计算透射谱，因为算法本身就是利用Fourier分析来求解频域或时域的情况，COMSOL要稍麻烦些。

具体问题具体分析，你这种情况不存在波矢匹配的问题。因为端面入射（end-fire coupling）本身就存在传输方向的波矢分量，而且激发位置在gap中，波矢自然匹配。由色散关系可知，在小于金属等离子频率的情况下，SPP均可激发。
简单说一下需要考虑波矢匹配的情况，比如垂直入射光下的平面结构，这时，因为光源和结构所在的折射率不同，加上入射方向垂直于SPP传输方向，所以此时必须考虑波矢匹配（采用棱镜或光栅）。

另外，想要得到符合实际的结果，入射光需要模式光源（亚波长效应）。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

FEAZER
10楼2017-02-27 19:57:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
