应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 无机非金属 » 材料测试 » 微晶玻璃的DSC曲线分析
91/1返回列表
查看: 2214  |  回复: 8
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

hktk_zy

木虫 (小有名气)

教师

[求助] 微晶玻璃的DSC曲线分析 已有3人参与

小弟刚开始做微晶玻璃，测出的DSC曲线不知道怎么分析，请高手指教。这个玻璃的玻璃转化温度、晶化温度都是多少。我该在多少度进行晶化处理，形成微晶。

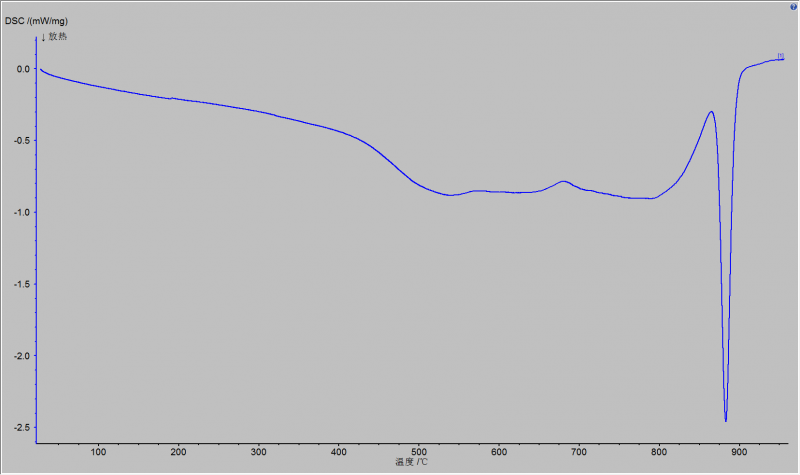

微晶玻璃的DSC曲线分析
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
自由飞翔
1楼 2015-12-22 15:25:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sxll

至尊木虫 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
这只能根据你设计的物相组成分析，根据物相析晶温度去判断。图中比较明显的峰有三个，580,690和800度以后，如果580是晶核形成的峰，那690就是一个析晶峰，800以后也会析晶。如果690是析晶峰，那你这个材料只能写论文，不能应用，因为产品容易变形。
赞一下(3人) 回复此楼
2楼2015-12-22 16:40:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hktk_zy

木虫 (小有名气)

教师
引用回帖:
2楼: Originally posted by sxll at 2015-12-22 16:40:20
这只能根据你设计的物相组成分析，根据物相析晶温度去判断。图中比较明显的峰有三个，580,690和800度以后，如果580是晶核形成的峰，那690就是一个析晶峰，800以后也会析晶。如果690是析晶峰，那你这个材料只能写论文 ...

我的玻璃组份是SiO2-Al2O3-CaO-CaF2-Gd2O3，掺稀土离子发光，想通过微晶化处理形成CaF2微晶，提高稀土离子的发光性能。另外，析晶过程应该是放热吧！峰形是不是应该向下呀？
赞一下 回复此楼
自由飞翔
3楼2015-12-23 14:10:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sxll

至尊木虫 (职业作家)
引用回帖:
3楼: Originally posted by hktk_zy at 2015-12-23 14:10:10
我的玻璃组份是SiO2-Al2O3-CaO-CaF2-Gd2O3，掺稀土离子发光，想通过微晶化处理形成CaF2微晶，提高稀土离子的发光性能。另外，析晶过程应该是放热吧！峰形是不是应该向下呀？...

热分析规定放热为向上的峰，吸热向下的峰。那你这个图可能画错了。
赞一下 回复此楼
4楼2015-12-23 15:36:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hktk_zy

木虫 (小有名气)

教师
引用回帖:
4楼: Originally posted by sxll at 2015-12-23 15:36:50
热分析规定放热为向上的峰，吸热向下的峰。那你这个图可能画错了。...

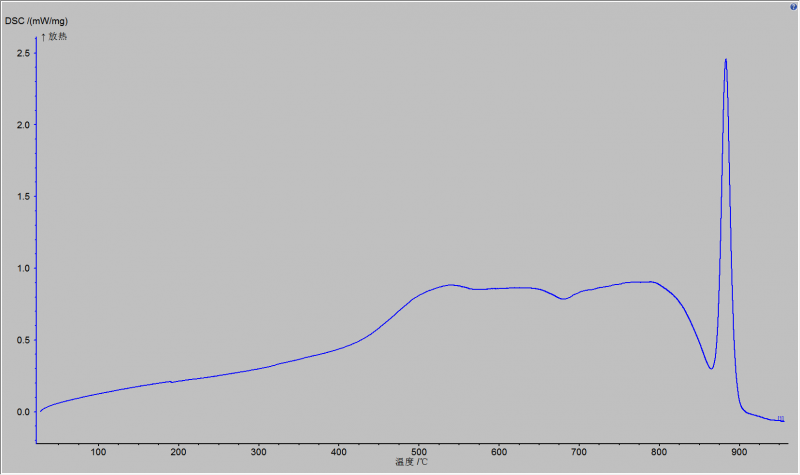

没有画错，是测试时定义的放热方向，通过软件可以改，如果放热向上，图形就不是这样了。如下图
微晶玻璃的DSC曲线分析-1
赞一下(1人) 回复此楼
自由飞翔
5楼2015-12-24 13:11:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

rsyz199030

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by hktk_zy at 2015-12-23 14:10:10
我的玻璃组份是SiO2-Al2O3-CaO-CaF2-Gd2O3，掺稀土离子发光，想通过微晶化处理形成CaF2微晶，提高稀土离子的发光性能。另外，析晶过程应该是放热吧！峰形是不是应该向下呀？...

那请问为什么会出现两个析晶峰呢。一个审稿专家问我这个问题。。。。我都不知道怎么回答。
赞一下 回复此楼
6楼2016-01-16 15:44:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小晓的小小

铁虫 (初入文坛)

【答案】应助回帖

引用回帖:
4楼: Originally posted by sxll at 2015-12-23 15:36:50
热分析规定放热为向上的峰，吸热向下的峰。那你这个图可能画错了。...

你这个DSC图坐标就显示的向下为放热，所以你测得的是放热，温度大概是880—900℃。
赞一下 回复此楼
最怕你一生碌碌无为，还安慰自己平凡可贵
7楼2016-03-28 16:04:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sxll

至尊木虫 (职业作家)
引用回帖:
6楼: Originally posted by rsyz199030 at 2016-01-16 15:44:54
那请问为什么会出现两个析晶峰呢。一个审稿专家问我这个问题。。。。我都不知道怎么回答。...

原因应该是你析出不止一种晶体吧。
赞一下 回复此楼
8楼2016-03-28 20:31:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hsanxi

铜虫 (小有名气)

【答案】应助回帖

首先，我想问一下你用耐驰热分析仪器，基线做好了吗？这个很重要，因为基线不好很有可能出现你这种馒头峰；我做的是玻璃DSC，虽然也有多个峰，但是玻璃化转变温度、析晶峰和熔化峰是很明显的。2、如果你确认已经做好了基线，那么玻璃化转变温度实在无法判断出来，利用仪器自带分析软件做出的玻璃化转变温度点是一个吸热阶梯，你这个至少在500℃附近是无法做出来的；另外出现两个析晶峰（我其实认为只有一个析晶峰）其实很好解释，结合XRD看看你的析晶相是不是析出两种晶体；另外第一个析晶峰（假如真的是两个析晶峰的话），会不会是因为晶核的形成造成的，毕竟明显的析晶峰通常是晶核成长引起的居多（这个是个人观点，互相学习）。
赞一下 回复此楼
互相交流，相互进步
9楼2016-03-30 15:14:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 hktk_zy 的主题更新
91/1返回列表
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 材料工程专硕调剂 +5 204818@lcx 2026-03-17 5/250 2026-03-17 17:27 by Little-xue
[考研] 085600材料与化工求调剂 +5 绪幸与子 2026-03-17 5/250 2026-03-17 16:40 by laoshidan
[考研] 290求调剂 +3 p asserby. 2026-03-15 4/200 2026-03-17 16:35 by wangkm
[考研] 26考研求调剂 +6 丶宏Sir 2026-03-13 6/300 2026-03-17 16:13 by 醉在风里
[考研] 一志愿南京大学，080500材料科学与工程，调剂 +4 Jy? 2026-03-16 4/200 2026-03-17 11:02 by gaoqiong
[考研] 环境工程调剂 +6 大可digkids 2026-03-16 6/300 2026-03-16 17:16 by barlinike
[考研] 中科院材料273求调剂 +4 yzydy 2026-03-15 4/200 2026-03-16 15:59 by Gaodh_82
[考研] 材料工程327求调剂 +3 xiaohe12w 2026-03-11 3/150 2026-03-14 20:20 by ms629
[基金申请] 现在如何回避去年的某一个专家，不知道名字 +3 zk200107 2026-03-12 6/300 2026-03-14 17:13 by zk200107
[考研] 331求调剂（0703有机化学 +5 ZY-05 2026-03-13 6/300 2026-03-14 10:51 by Jy?
[考研] 0703，333分求调剂 一志愿郑州大学-物理化学 +3 李魔女斗篷 2026-03-11 3/150 2026-03-13 22:24 by JourneyLucky
[考研] 材料与化工求调剂一志愿 985 总分 295 +8 dream…… 2026-03-12 8/400 2026-03-13 22:17 by 星空星月
[考研] 求材料调剂 +5 隔壁陈先生 2026-03-12 5/250 2026-03-13 22:03 by 星空星月
[考研] 290求调剂 +9 ADT 2026-03-11 9/450 2026-03-13 21:55 by JourneyLucky
[考研] 工科，求调剂 +3 我887 2026-03-11 3/150 2026-03-13 21:39 by JourneyLucky
[考研] 一志愿211化学学硕310分求调剂 +8 努力奋斗112 2026-03-12 9/450 2026-03-13 15:41 by JourneyLucky
[考研] 290求调剂 +7 ADT 2026-03-12 7/350 2026-03-13 15:17 by JourneyLucky
[考研] 材料301分求调剂 +5 Liyouyumairs 2026-03-12 5/250 2026-03-13 14:42 by JourneyLucky
[考研] 0856化学工程280分求调剂 +4 shenzxsn 2026-03-11 4/200 2026-03-13 11:55 by ymwdoctor
[考博] 26读博 +4 Rui135246 2026-03-12 10/500 2026-03-13 07:15 by gaobiao
信息提示
关闭
请填处理意见
关闭
