应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 无机非金属 » 玻璃材料 » 求分析微晶玻璃的DSC曲线，如何确定核化及晶化温度
91/1返回列表
查看: 3313  |  回复: 8
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

damco2008

木虫 (初入文坛)

[求助] 求分析微晶玻璃的DSC曲线，如何确定核化及晶化温度 已有2人参与

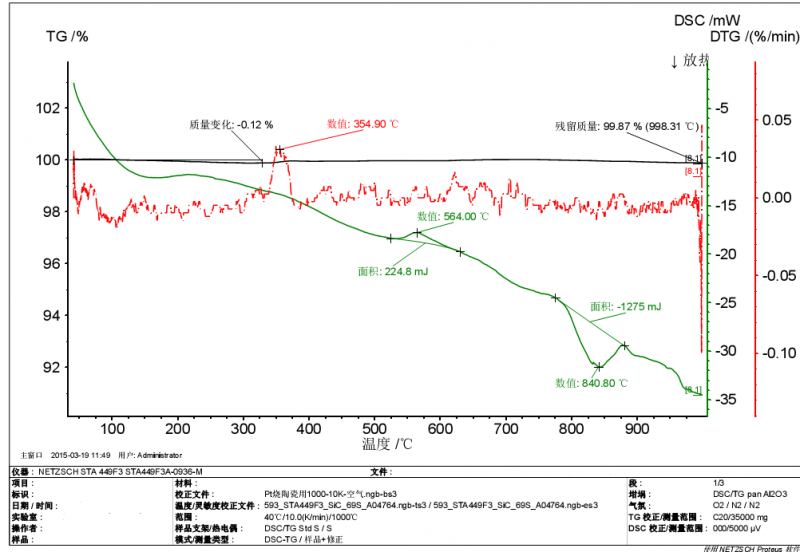

熔融 - 水淬 - 球磨 - 得到200目以细的基础玻璃粉末，求分析DSC曲线并确定较为合理的核化及晶化温度范围。谢谢

求分析微晶玻璃的DSC曲线，如何确定核化及晶化温度
回复此楼

» 本帖@通知

@yanguojin

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-03-19 15:51:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zzyang007

银虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
564℃和840℃就是对应的热处理温度
赞一下 回复此楼
2楼2015-03-20 09:11:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

damco2008

木虫 (初入文坛)
引用回帖:
2楼: Originally posted by zzyang007 at 2015-03-20 09:11:37
564℃和840℃就是对应的热处理温度

谢谢您的回复，我在很多文献上了解，最佳核化，晶化温度一般不绝对是吸热，放热峰值，而是在峰值的附近。另外我注意到在720度附近有一个轻微的放热峰，不知道该怎么解读。再次对您的回复，真心感谢！
赞一下 回复此楼
3楼2015-03-20 09:45:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yanguojin

木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
564是玻化温度,840是晶化峰温,晶化起始温度更低些,可以大概780.核化温度肯定低于晶化温度,高于玻化温度,也就是564与780之间.凭经验,核化温度一般高于玻化温度50到100,所以,核化温度估计是650-750,具体多少,只好做试验试试看.也可以做不同温度下的红外光谱,看有无分相或对应晶体特征峰的出现.
赞一下 回复此楼
4楼2015-03-20 16:07:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

damco2008

木虫 (初入文坛)
引用回帖:
4楼: Originally posted by yanguojin at 2015-03-20 16:07:00
564是玻化温度,840是晶化峰温,晶化起始温度更低些,可以大概780.核化温度肯定低于晶化温度,高于玻化温度,也就是564与780之间.凭经验,核化温度一般高于玻化温度50到100,所以,核化温度估计是650-750,具体多少,只好做试 ...

谢谢您的指导，还有我注意到在720度附近有一个轻微的放热峰，不知道该怎么解读。
我这个实验的目标是晶化温度不高于800，虽然DSC曲线显示840是晶化峰温，但是我个人觉得还是可行的。下面是我想到的几点，请分析斧正。
1，DSC升温速率是10度/分钟，如果我把热处理升温速率调整至2-5度/分钟的话，实际的晶化峰温是不是应该会降低？（我曾经在某篇文章里看到过不同升温速率DSC的对比）
2，因为我做的这个基础玻璃粉末，并没有加入晶核剂。加入后是不是可以在更低的温度实现较高的析晶率？
其他还有什么办法吗？再次感谢！
赞一下 回复此楼
5楼2015-03-20 18:25:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yanguojin

木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
damco2008: 金币+10, ★★★★★最佳答案 2015-03-20 23:01:09
引用回帖:
5楼: Originally posted by damco2008 at 2015-03-20 18:25:02
谢谢您的指导，还有我注意到在720度附近有一个轻微的放热峰，不知道该怎么解读。
我这个实验的目标是晶化温度不高于800，虽然DSC曲线显示840是晶化峰温，但是我个人觉得还是可行的。下面是我想到的几点，请分析斧 ...

720是什么，不好确定，不管他。加晶核剂肯定能降低晶化温度，还能降不少。实验时，升温速率肯定是要变的，保温时间，核化温度，晶化温度，都要优化。

[ 发自小木虫客户端 ]
赞一下 回复此楼
6楼2015-03-20 22:25:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

damco2008

木虫 (初入文坛)
引用回帖:
4楼: Originally posted by yanguojin at 2015-03-20 16:07:00
564是玻化温度,840是晶化峰温,晶化起始温度更低些,可以大概780.核化温度肯定低于晶化温度,高于玻化温度,也就是564与780之间.凭经验,核化温度一般高于玻化温度50到100,所以,核化温度估计是650-750,具体多少,只好做试 ...

既然"凭经验,核化温度一般高于玻化温度50到100",所以,核化温度应该是614-664啊.你说是"所以,核化温度估计是650-750,具体多少,只好做试验试试看."会不会和我提到的720度是一个回事?
很高兴对于我在5楼的分析得到你的肯定答复,能和高手有一样的看法,很开心,哈哈.
悬赏的金币给你了,数目很少,别见笑(我发帖的时候只有10多金币).
另外,这张DSC图上还能解读到什么信息?多多指教啊.
赞一下 回复此楼
7楼2015-03-20 23:00:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

damco2008

木虫 (初入文坛)
我提到的在720度附近有一个轻微的放热峰,其实在DSC曲线上大概是675-750的一段很轻微的放热峰,会不会和核化的过程有关?
赞一下 回复此楼
8楼2015-03-20 23:10:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yanguojin

木虫 (著名写手)
引用回帖:
8楼: Originally posted by damco2008 at 2015-03-20 23:10:47
我提到的在720度附近有一个轻微的放热峰,其实在DSC曲线上大概是675-750的一段很轻微的放热峰,会不会和核化的过程有关?

720不一定放热峰，也许是飘移。

[ 发自小木虫客户端 ]
赞一下 回复此楼
9楼2015-03-20 23:25:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 damco2008 的主题更新
91/1返回列表
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急 +3 E4V9bALS54sj 2026-09-19 4/200 2026-09-20 07:24 by 9i7PCSZyMzot
[论文投稿] 售SCI文章，我:8O5.5.1.O.54,科目齐全,可+急 +3 E4V9bALS54sj 2026-09-19 4/200 2026-09-20 07:24 by 9i7PCSZyMzot
[硕博家园] 售SCI文章，我:8O.5.5.1O.54,科目全,可十急 +3 E4V9bALS54sj 2026-09-19 4/200 2026-09-20 07:12 by 9i7PCSZyMzot
[博后之家] 售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急 +3 E4V9bALS54sj 2026-09-19 4/200 2026-09-20 07:12 by 9i7PCSZyMzot
[公派出国] 售SCI一区T0P文章，我:8O.55.1.O.5.4,科目齐全,可+急 +3 E4V9bALS54sj 2026-09-19 4/200 2026-09-20 07:06 by 9i7PCSZyMzot
[基金申请] 售SCI一区T0P文章，我:8O.55.1.O.54,科目全,可伽急 +3 E4V9bALS54sj 2026-09-19 4/200 2026-09-20 07:01 by 9i7PCSZyMzot
[论文投稿] 售SCI文章，我:8O5.5.1.O.54,科目齐全,可+急 +3 E4V9bALS54sj 2026-09-19 4/200 2026-09-20 06:55 by 9i7PCSZyMzot
[考研] 售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急 +3 4pRyVGCVerAA 2026-09-19 3/150 2026-09-20 00:15 by 9i7PCSZyMzot
[硕博家园] 售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急 +3 4pRyVGCVerAA 2026-09-19 3/150 2026-09-20 00:03 by 9i7PCSZyMzot
[找工作] 售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急 +4 4pRyVGCVerAA 2026-09-19 4/200 2026-09-20 00:03 by 9i7PCSZyMzot
[论文投稿] 售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急 +3 4pRyVGCVerAA 2026-09-19 4/200 2026-09-19 23:27 by 9i7PCSZyMzot
[考研] 售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急 +3 4pRyVGCVerAA 2026-09-19 4/200 2026-09-19 23:27 by 9i7PCSZyMzot
[公派出国] 售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急 +3 4pRyVGCVerAA 2026-09-19 4/200 2026-09-19 23:03 by 9i7PCSZyMzot
[考博] 售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急 +3 4pRyVGCVerAA 2026-09-19 4/200 2026-09-19 23:03 by 9i7PCSZyMzot
[教师之家] 现代”学阀”该如何界定 +3 iaeyuan 2026-09-19 3/150 2026-09-19 20:52 by 没昵称呀
[基金申请] 国社科系统bug了，是不是要放榜了？ +7 kynobel 2026-09-16 9/450 2026-09-19 14:52 by 接好运婷
[考博] 申博发邮件 +8 Lmengk 2026-09-15 9/450 2026-09-19 09:27 by 中间体超市
[有机交流] 各位大神，目前国内有哪些比较好用的逆合成软件？ 20+3 zapen 2026-09-15 9/450 2026-09-18 18:17 by zapen
[考博] 上海工程技术大学激光智能制造课题组｜2027级博士研究生招生公告 +7 水士口 2026-09-16 8/400 2026-09-16 13:47 by kkklens
[考博] 上海工程技术大学激光智能制造课题组招收博士研究生 +8 两三岁ss 2026-09-14 8/400 2026-09-16 09:46 by 水士口
信息提示
关闭
请填处理意见
关闭
