[求助] FDTD solutions初学者模拟金纳米棒消光峰遇到的蓝移问题,真诚求教

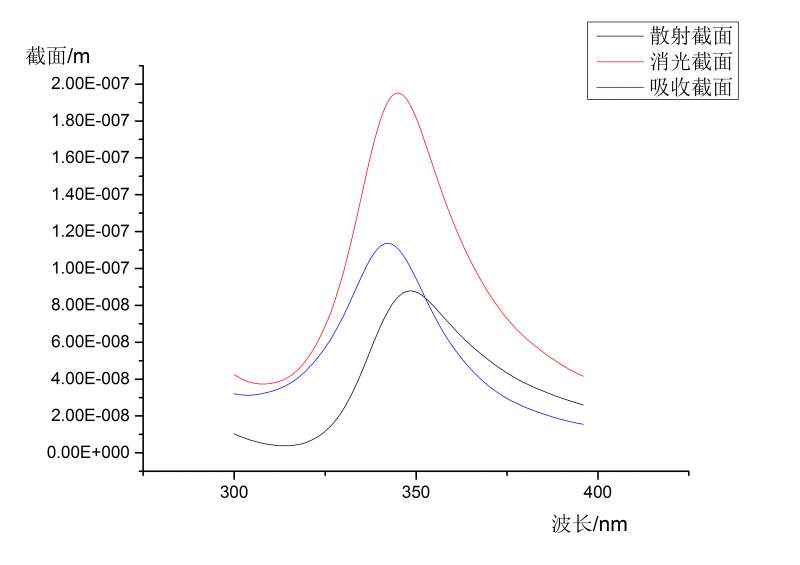

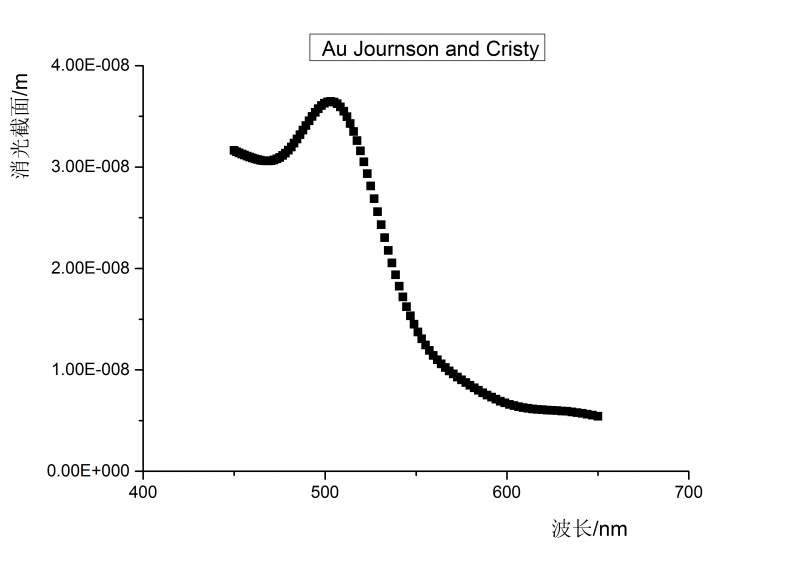

最近刚刚开始自学FDTD solutions,照着软件自带的FDTD_getting_started里的银纳米线的例子试了试,得到了在FDTD_getting_started中一样的图如下图1,其中银纳米线的半径为25nm,长(即z span)为600nm,monitor有一个时间监视器和两个截面监视器(吸收截面和散射截面),fdtd region用的2d,TFSF source。可以看见消光峰出现在350nm左右,可是我看文献说银的消光峰(我是把散射和吸收的数值加起来得到消光截面)应该在400nm左右。随后我又根据软件提供的例子依葫芦画瓢(基本就只改了材料)做了金纳米棒的模拟,得到的消光峰如图2在500nm左右,可是金纳米棒的横向峰也应该在550nm左右啊,模拟了好几次都是这样,还是说不应该以消光截面为纵坐标得到吸收峰吗?
    还有一个问题就是,因为我这个在fdtd region中设置了2d,所以改光源偏振方向为z(即平行于轴)时数据都为零,那么如果我要得到纳米棒的纵吸收峰是要用3d的吗?还是有别的设置呢?
    自己困惑了很久,真诚请教,请各位大神不吝赐教,谢谢!

FDTD solutions初学者模拟金纳米棒消光峰遇到的蓝移问题,真诚求教


FDTD solutions初学者模拟金纳米棒消光峰遇到的蓝移问题,真诚求教-1
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

elanc

新虫 (初入文坛)

楼主解决了问题吗?我也发现用AuNP测出来的出现了同样的问题,和Mie直接计算的相比较。
2楼2016-05-04 16:53:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

光_子

新虫 (初入文坛)

我想问下 FDTD中光源怎么分别设置 电场和磁场能量的大小?
3楼2018-07-20 14:55:59
