[交流] 关于抽真空的疑问 已有2人参与

碳管炉的真空系统有两个部分，一个是机械泵用来抽低真空，一个是扩散泵用来抽高真空。低真空时，电阻单元工作，高真空时电离单元工作，正常工作时都是测得炉内的真空度。当抽气结束，关闭真空阀门的时候，此时电阻单元真空度迅速降低。请问这个电阻单元测的到底是哪儿的真空度呢？是机械泵某部位的真空度吗？谢谢！
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-12-14 15:50:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Friend007

银虫 (知名作家)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
楼主上传一个设备的真空系统图 我帮你看看

发自小木虫Android客户端
赞一下 回复此楼
2楼2015-12-16 08:03:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

GRINM文浪

铁虫 (小有名气)
引用回帖:
2楼: Originally posted by Friend007 at 2015-12-16 08:03:06
楼主上传一个设备的真空系统图 我帮你看看

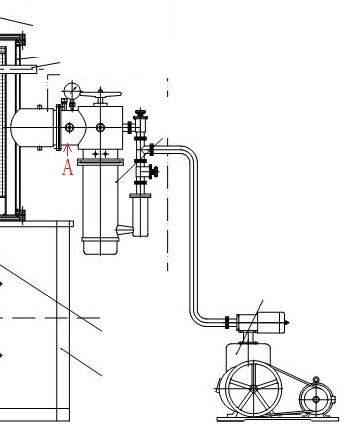

字母A标注的位置就是电阻规管和电离规管安装的位置，谢谢啦！
关于抽真空的疑问
赞一下 回复此楼
3楼2015-12-17 10:26:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Friend007

银虫 (知名作家)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
3楼: Originally posted by GRINM文浪 at 2015-12-17 10:26:00
字母A标注的位置就是电阻规管和电离规管安装的位置，谢谢啦！

...

图上看关闭主阀门后，电阻规管测的是真空室的真空度。楼主还要看一下从机械泵到主阀门之间还有没有电阻规管，大部分的真空系统会有两个电阻规管。

发自小木虫Android客户端
赞一下 回复此楼
4楼2015-12-17 16:44:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

GRINM文浪

铁虫 (小有名气)
引用回帖:
4楼: Originally posted by Friend007 at 2015-12-17 16:44:59
图上看关闭主阀门后，电阻规管测的是真空室的真空度。楼主还要看一下从机械泵到主阀门之间还有没有电阻规管，大部分的真空系统会有两个电阻规管。
...

谢谢！多问一句哈，机械泵上面那个方的东西是做什么用的？会不会在那里有测量的信号呢？因为每次抽完真空关闭主阀门和机械泵后，仪表显示真空度降低，但炉体内真空度没有变化，怀疑是不是机械泵上面有什么信号连接到了仪表上。
赞一下 回复此楼
5楼2015-12-18 11:57:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Friend007

银虫 (知名作家)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
5楼: Originally posted by GRINM文浪 at 2015-12-18 11:57:44
谢谢！多问一句哈，机械泵上面那个方的东西是做什么用的？会不会在那里有测量的信号呢？因为每次抽完真空关闭主阀门和机械泵后，仪表显示真空度降低，但炉体内真空度没有变化，怀疑是不是机械泵上面有什么信号连接 ...

安楼主说的情况，应该在还有一个电阻规管在机械泵与主阀门之间。令，机械泵上方的东西应该是个电磁阀，不是电阻规管。

发自小木虫Android客户端
赞一下 回复此楼
6楼2015-12-18 12:10:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

GRINM文浪

铁虫 (小有名气)
引用回帖:
6楼: Originally posted by Friend007 at 2015-12-18 12:10:24
安楼主说的情况，应该在还有一个电阻规管在机械泵与主阀门之间。令，机械泵上方的东西应该是个电磁阀，不是电阻规管。
...

谢谢！但是没有在机械泵与主阀门之间发现有规管，实在让人费解。
赞一下 回复此楼
7楼2015-12-21 08:17:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wangjian_bj

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
6楼: Originally posted by Friend007 at 2015-12-18 12:10:24
安楼主说的情况，应该在还有一个电阻规管在机械泵与主阀门之间。令，机械泵上方的东西应该是个电磁阀，不是电阻规管。
...

方的是电磁放气阀，关闭机械泵时该电磁阀关闭，将机械泵抽气口与大气联通，防止反真空油
赞一下(1人) 回复此楼
8楼2016-02-17 21:06:10
