[求助] 螺杆怎么画啊? 已有3人参与

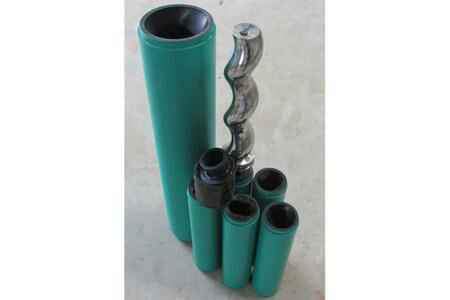

像图中的螺杆,怎么画怎么标注,才能指导加工厂的生产?我可不可以直接写结果数据,比如大径小径、螺纹n个(绕多少圈)、螺槽深度、并注明螺纹间曲面过渡,剩下的曲面半径、倾角什么的让加工厂自己找?生产这样螺杆的加工厂应该会计算的对吗?这样的螺杆好加工吗?成本多少?
还有,怎么算出一个角度所对应的弧长,需不需要标注出来,还是只标注出角度和旋转半径就可以?

螺杆怎么画啊?


发自小木虫Android客户端
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

sdfg_0012

专家顾问 (著名写手)

引用回帖:
5楼: Originally posted by sdfg_0012 at 2015-12-14 09:37:29
很难啊,这样的话只能设计替代件了,用弧形圆周贴片怎么样,好做吗?
...

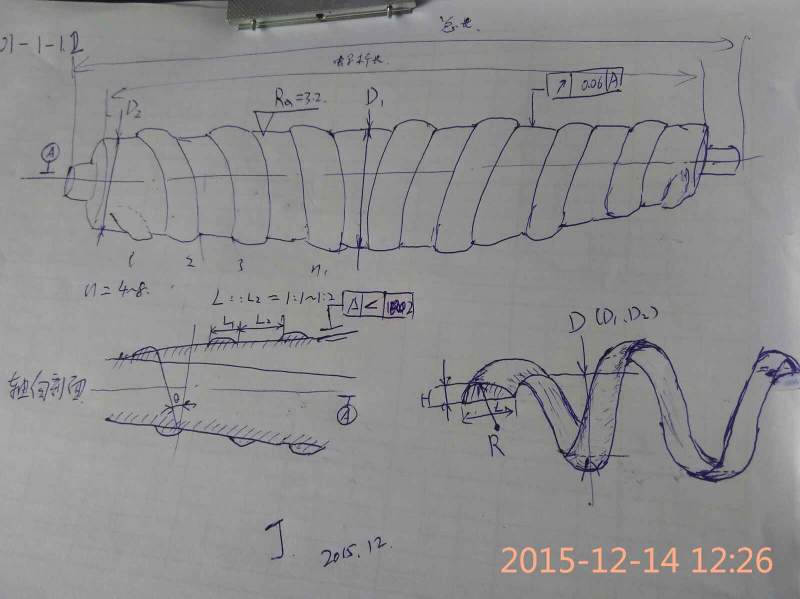

手册里有这样的螺杆吗,想加工这样的螺杆,我的设计思路有没有问题?还有,我不想计算出倾角,太麻烦,我想直接给出建议的绕圈数,让加工厂自己衡量,怎么样?
螺杆怎么画啊?-1



发自小木虫Android客户端
6楼2015-12-14 12:31:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

uping812

金虫 (小有名气)

【答案】应助回帖

★ ★ ★
感谢参与,应助指数 +1
sdfg_0012: 金币+3, ★有帮助, 谢谢 2015-12-15 17:03:18
好像是螺杆泵里的螺杆。问问螺杆泵厂家呗
13楼2015-12-14 23:36:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kingjinjing

专家顾问 (著名写手)

【答案】应助回帖

感谢参与,应助指数 +1
像这种东西都是标准件。。。
你只要写明多少大的螺纹即可。。。

如果是细牙的注明螺距。。。
2楼2015-12-14 07:43:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wyoming_haha

木虫 (职业作家)

这是单螺杆泵。转子是金属材质,一般需要知道大径,小径,偏心,导程,采用旋风切削或是铣削。定子外面是金属材质,里面是橡胶,采用模具铸胶而成。

发自小木虫IOS客户端
24楼2015-12-15 23:00:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sdfg_0012

专家顾问 (著名写手)

引用回帖:
36楼: Originally posted by jameking at 2015-12-18 14:37:05
你可以在网上找挤出机螺杆加工,螺杆强度要求非常高估计半环绕制后焊接是困难的,直接和挤出机螺杆厂商量

我就知道和挤出机脱不了关系!

发自小木虫Android客户端
37楼2015-12-18 14:44:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qiuruhao

新虫 (初入文坛)

建议买成品,这是奈莫泵的关键部件,螺杆转子与橡胶定子精度太高,一般的加工设备做不了,建议你咨询兰州德驰奈莫泵

发自小木虫Android客户端

» 本帖已获得的红花(最新10朵)

46楼2015-12-20 08:01:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

erss

禁虫 (正式写手)

本帖内容被屏蔽

48楼2015-12-20 16:01:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

未知和未来

铜虫 (初入文坛)

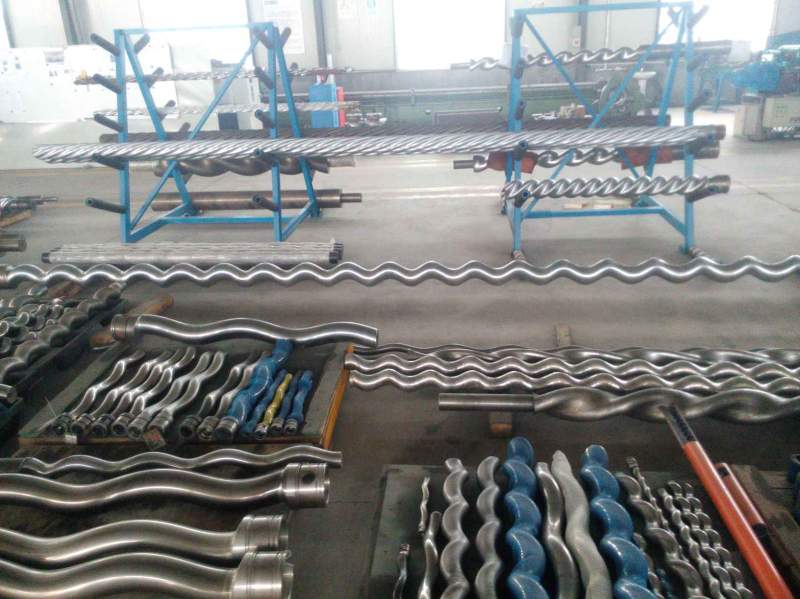

这就是螺杆泵的转子
螺杆怎么画啊?-2



发自小木虫Android客户端

» 本帖已获得的红花(最新10朵)

55楼2015-12-21 21:53:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

sdfg_0012

专家顾问 (著名写手)

引用回帖:
2楼: Originally posted by kingjinjing at 2015-12-14 07:43:34
像这种东西都是标准件。。。
你只要写明多少大的螺纹即可。。。

如果是细牙的注明螺距。。。

看清楚,如果有牙我就不问了!

发自小木虫Android客户端
3楼2015-12-14 07:46:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kingjinjing

专家顾问 (著名写手)

引用回帖:
3楼: Originally posted by sdfg_0012 at 2015-12-14 07:46:36
看清楚,如果有牙我就不问了!
...

好吧。。。这种螺杆不是一般厂能做的。。。。
估计要上5轴联动
4楼2015-12-14 08:57:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sdfg_0012

专家顾问 (著名写手)

引用回帖:
4楼: Originally posted by kingjinjing at 2015-12-14 08:57:02
好吧。。。这种螺杆不是一般厂能做的。。。。
估计要上5轴联动...

很难啊,这样的话只能设计替代件了,用弧形圆周贴片怎么样,好做吗?

发自小木虫Android客户端
5楼2015-12-14 09:37:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jim_lin

金虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与,应助指数 +1
sdfg_0012: 金币+2, ★★★很有帮助, 谢谢 2015-12-14 18:06:29
引用回帖:
6楼: Originally posted by sdfg_0012 at 2015-12-14 12:31:23
手册里有这样的螺杆吗,想加工这样的螺杆,我的设计思路有没有问题?还有,我不想计算出倾角,太麻烦,我想直接给出建议的绕圈数,让加工厂自己衡量,怎么样?

...

不知道你这个螺杆的用途,但是普通车床是加工不出来的,个人看来你设计的这根螺杆加工成本很高,可加工性不强

发自小木虫Android客户端
simpleisthebest
7楼2015-12-14 13:26:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sdfg_0012

专家顾问 (著名写手)

引用回帖:
7楼: Originally posted by jim_lin at 2015-12-14 13:26:29
不知道你这个螺杆的用途,但是普通车床是加工不出来的,个人看来你设计的这根螺杆加工成本很高,可加工性不强
...

是啊,你们都是怎么设计的?

发自小木虫Android客户端
8楼2015-12-14 14:17:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sdfg_0012

专家顾问 (著名写手)

引用回帖:
8楼: Originally posted by sdfg_0012 at 2015-12-14 14:17:25
是啊,你们都是怎么设计的?
...

有有没有什么别的方法,能达到这样的外形呢?

发自小木虫Android客户端
9楼2015-12-14 14:19:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jim_lin

金虫 (正式写手)

【答案】应助回帖

引用回帖:
9楼: Originally posted by sdfg_0012 at 2015-12-14 14:19:19
有有没有什么别的方法,能达到这样的外形呢?
...

看草图是有两个螺旋方向的吧?还是得根据你的用途来分析,一般碰到这种情况都是分段处理,主要是降低加工难度

发自小木虫Android客户端
simpleisthebest
10楼2015-12-14 17:27:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
