[求助] 如何手画挤出机螺杆？ 已有1人参与

如题，老师给出一系列挤出机螺杆的数据，让我们手画挤出机螺杆图，怎么画呢，求各位大神指导啊，流程是什么，有没有样图的绘画过程参考呢，急求啊

[ 发自手机版 http://muchong.com/3g ]
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-09-14 19:40:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yangguang01

金虫 (知名作家)

可降解塑料专家

【答案】应助回帖

★
感谢参与，应助指数 +1
紫百合LYL: 金币+1, 感谢应助 2013-09-14 22:23:35
主要是螺纹块的表示
赞一下 回复此楼
2楼2013-09-14 20:09:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lfkadsnfkl

新虫 (小有名气)
引用回帖:
2楼: Originally posted by yangguang01 at 2013-09-14 20:09:33
主要是螺纹块的表示

能说的具体点儿吗？我们刚开始学聚合物成型设备的知识，对这方面还不熟悉
赞一下 回复此楼
3楼2013-09-15 00:55:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yangguang01

金虫 (知名作家)

可降解塑料专家

【答案】应助回帖

引用回帖:
3楼: Originally posted by lfkadsnfkl at 2013-09-15 00:55:00
能说的具体点儿吗？我们刚开始学聚合物成型设备的知识，对这方面还不熟悉...

建议你看一本书--《双螺杆挤出--技术与原理》
赞一下 回复此楼
4楼2013-09-15 09:06:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yangguang01

金虫 (知名作家)

可降解塑料专家

【答案】应助回帖

★ ★ ★ ★ ★
lfkadsnfkl: 金币+5 2013-09-15 19:48:36
引用回帖:
3楼: Originally posted by lfkadsnfkl at 2013-09-15 00:55:00
能说的具体点儿吗？我们刚开始学聚合物成型设备的知识，对这方面还不熟悉...

建议你看一本书--《双螺杆挤出--技术与原理》
赞一下 回复此楼
5楼2013-09-15 09:06:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

FDKAsheep

专家顾问 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
lfkadsnfkl: 金币+10 2013-09-19 15:46:18
如果只是练习画图的话：
1. 输送块。首先判断好左旋和右旋螺纹块的倾斜方向，左旋画出来应该是左下到右上的斜线，右旋螺纹块是左上到右下的斜线。然后根据导程和螺杆直径计算螺纹侧面投影的斜率也就是倾斜角度，这个书上应该有；
2. 捏合块。捏合块厚度的表示就不用说了很简单，可以根据捏合块的错列角计算侧面投影中能看到几个棱，比如对双头90度的捏合块可以在在上下、和正中描黑表示棱，双头45度的捏合块从上到下等间隔总共应该有5处描黑表示棱，而这些描黑的走向要根据捏合块的左右旋来决定，参考上条。
至于螺杆螺棱和螺杆根部的表示，如果你追求完美可以尝试画出弧线来，这样可以表示出一些特殊输送块比如科贝隆的SK输送块，或者也有人会过度简化直接把螺杆侧面投影画成方的，毕竟大部分情况下有了倾斜角度就知道是哪种输送块了。
其他就是些比例尺的问题了，应该不用多说了吧。
赞一下 回复此楼
6楼2013-09-18 11:18:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yuppies523

禁虫 (正式写手)
★ ★ ★ ★ ★
lfkadsnfkl: 金币+5 2013-09-19 15:46:28
本帖内容被屏蔽
7楼2013-09-18 11:44:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

南京的李工

禁言 (文坛精英)

【答案】应助回帖

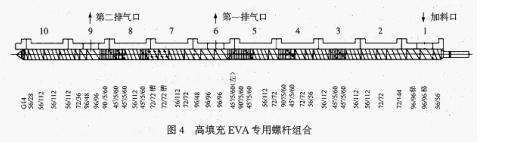

手画挤出机螺杆，是这样的：
如何手画挤出机螺杆？
赞一下 回复此楼
8楼2014-12-23 12:23:23
