[求助] ABAQUS边界条件设置 已有2人参与

请教大神帮忙:ABAQUS中对复合板轧制模拟,即在轧制条件下,为了使两块板子变成一块,需要对这两块板就行哪些约束?我用的是三维模型,两块板子老是不能轧成一块,请教下要怎么解决?
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bhulele

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
1026857577: 金币+20, ★★★很有帮助 2015-12-16 22:08:42
压制应该是用显示分析做的,在现实分析中可以在两层复合材料之间使用通用接触,应该没问题!
2楼2015-12-16 20:28:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

1026857577

铁虫 (初入文坛)

引用回帖:
2楼: Originally posted by bhulele at 2015-12-16 20:28:50
压制应该是用显示分析做的,在现实分析中可以在两层复合材料之间使用通用接触,应该没问题!

请教下,出现这种两块板轧后又分开要加什么约束条件?两块板之间的摩擦系数设置为0.9。
ABAQUS边界条件设置

3楼2015-12-18 12:53:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bhulele

木虫 (正式写手)

【答案】应助回帖

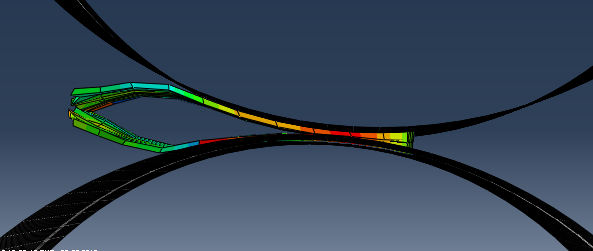

轧制之后,两块板应该发生了塑形变形,塑形变形会成一块,从你的图片看,板随轧轮一起偏了一些,可能这里的接触也不太正确,你可以参考,一下金属的成型例子,帮助文档里面有。
4楼2015-12-20 09:13:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

1026857577

铁虫 (初入文坛)

引用回帖:
4楼: Originally posted by bhulele at 2015-12-20 09:13:40
轧制之后,两块板应该发生了塑形变形,塑形变形会成一块,从你的图片看,板随轧轮一起偏了一些,可能这里的接触也不太正确,你可以参考,一下金属的成型例子,帮助文档里面有。

您好,我试了很多次,还是不知道怎么解决?
我接触设的是面与面接触,我分析最有可能是两块板子之间的约束少了,您能不能帮我看下
万分感谢!!!

» 本帖附件资源列表

  • 欢迎监督和反馈:小木虫仅提供交流平台,不对该内容负责。
    本内容由用户自主发布,如果其内容涉及到知识产权问题,其责任在于用户本人,如对版权有异议,请联系邮箱:xiaomuchong@tal.com
  • 附件 1 : 12-25.cae
  • 2015-12-25 16:15:57, 156 K
5楼2015-12-25 16:18:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cmhmemory

新虫 (初入文坛)

【答案】应助回帖

引用回帖:
5楼: Originally posted by 1026857577 at 2015-12-25 16:18:31
您好,我试了很多次,还是不知道怎么解决?
我接触设的是面与面接触,我分析最有可能是两块板子之间的约束少了,您能不能帮我看下
万分感谢!!!...

你好。。。在两块板材之间添加tie约束试试
6楼2016-10-21 22:03:30
