lalahulala

木虫 (正式写手)

[求助] CV测试和恒电流充放电测试矛盾？求解释 已有2人参与

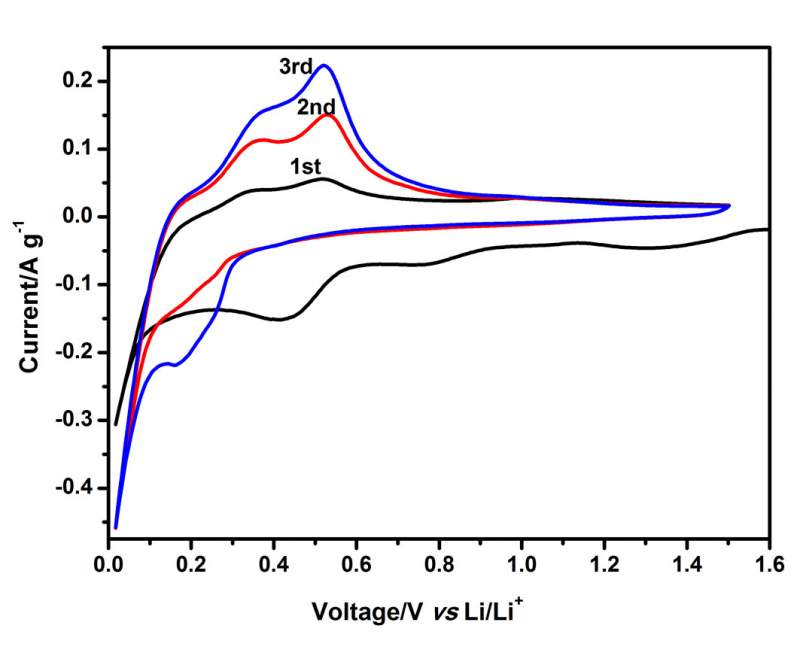

请问,CV图中能否理解为随着循环次数的增加，电流增大，相同时间内，相当于电量增大（或者换句话，若换成电流-时间图，积分的话，即电量越大）。
而恒流充放电曲线中，电流恒定，但充放电时间越来越短，即电量逐渐减小，是不是和CV的结论矛盾？求解释

CV测试和恒电流充放电测试矛盾？求解释


CV测试和恒电流充放电测试矛盾？求解释-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-12-01 17:27:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lalahulala

木虫 (正式写手)
引用回帖:
2楼: Originally posted by hanxing369 at 2015-12-02 03:54:31
CV中以电流为0画一条水平线，上面面积是充电容量，下面面积是放电容量。。。从你这张图可以看出充电容量是提高的，放电容量是降低的。。。你下面的循环图应该画的放电比容量吧。。。另外，CV和充放电曲线只有在CV扫 ...

恒流充放电循环图中不管是充电比容量还是放电比容量，类似，都是减小的。CV的扫速是0.1 mV/s。
“CV和充放电曲线只有在CV扫描足够慢，充放电时间足够长的情况下这两个才是等价的。。。”如何理解？能否进一步说明
赞一下 回复此楼
3楼2015-12-02 13:50:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
查看全部 12 个回答

hanxing369

铜虫 (小有名气)
★ ★ ★
lalahulala(pengtao1203代发): 金币+3 2015-12-02 07:10:23
CV中以电流为0画一条水平线，上面面积是充电容量，下面面积是放电容量。。。从你这张图可以看出充电容量是提高的，放电容量是降低的。。。你下面的循环图应该画的放电比容量吧。。。另外，CV和充放电曲线只有在CV扫描足够慢，充放电时间足够长的情况下这两个才是等价的。。。

发自小木虫Android客户端
赞一下(1人) 回复此楼
新手上路...
2楼2015-12-02 03:54:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lalahulala

木虫 (正式写手)
引用回帖:
2楼: Originally posted by hanxing369 at 2015-12-02 03:54:31
CV中以电流为0画一条水平线，上面面积是充电容量，下面面积是放电容量。。。从你这张图可以看出充电容量是提高的，放电容量是降低的。。。你下面的循环图应该画的放电比容量吧。。。另外，CV和充放电曲线只有在CV扫 ...

恒流充放电循环图中不管是充电比容量还是放电比容量，类似，都是减小的。CV的扫速是0.1 mV/s。
“CV和充放电曲线只有在CV扫描足够慢，充放电时间足够长的情况下这两个才是等价的。。。”如何理解？能否进一步说明
赞一下 回复此楼
4楼2015-12-02 13:50:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lalahulala

木虫 (正式写手)
是不是要从测试原理上去探究？
赞一下 回复此楼
5楼2015-12-03 14:06:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
查看全部 12 个回答
