[求助] 氧化铈晶体TEM图怎么分析出实际三维形貌呢？ 已有1人参与

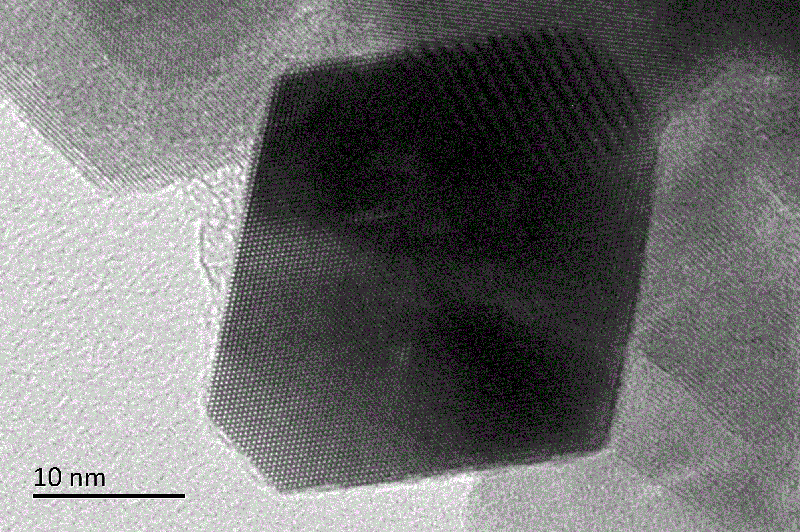

氧化铈晶体TEM图，怎么分析出实际三维形貌呢？怎么分析晶面取向？例如111，220这样的晶面在图中怎么标注呢？
谢谢谢谢！

氧化铈晶体TEM图怎么分析出实际三维形貌呢？
回复此楼

» 猜你喜欢
1楼 2015-12-01 16:01:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liuhh1991

铜虫 (初入文坛)
TEM图不能进行三维形貌分析，看到的是投影的二维图像。
晶面的确定需要步骤如下：1、确保图像是否需要校准，因为有些实验拍摄的原始图片有时是存在误差的。2、使用软件做FFT变换，就获得了倒空间的信息，这时和处理SAED花样的方法是一样的，就可以确定晶面了，或者直接在图像上根据比例尺换算间距大小，然后将获得的面间距与PDF卡片对比吻合即可。
赞一下(1人) 回复此楼
2楼2015-12-01 17:09:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Rubinrot

铁虫 (小有名气)
引用回帖:
2楼: Originally posted by liuhh1991 at 2015-12-01 17:09:35
TEM图不能进行三维形貌分析，看到的是投影的二维图像。
晶面的确定需要步骤如下：1、确保图像是否需要校准，因为有些实验拍摄的原始图片有时是存在误差的。2、使用软件做FFT变换，就获得了倒空间的信息，这时和处理 ...

怎判断是否需要校准呢？用什么软件做变换？根据TEM的晶面的信息能否推出三维形貌？做的SEM图看不清楚，颗粒较小
赞一下 回复此楼
3楼2015-12-01 20:54:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dancy1987

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
Rubinrot: 金币+10, ★★★很有帮助, 怎么标定呢？ 2015-12-02 10:51:38
你的这个颗粒是切掉顶的八面体，所以有八个111暴露面，和两个顶角切面，就是短边，我从图看不出是110还是100，你要自己去标定！

发自小木虫IOS客户端
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

Rubinrot
做一个有心人！
4楼2015-12-01 23:40:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Rubinrot

铁虫 (小有名气)
送红花一朵
引用回帖:
4楼: Originally posted by dancy1987 at 2015-12-01 23:40:21
你的这个颗粒是切掉顶的八面体，所以有八个111暴露面，和两个顶角切面，就是短边，我从图看不出是110还是100，你要自己去标定！

怎么标定呢？怎么解释呢？
赞一下 回复此楼
5楼2015-12-02 10:53:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hi_next

金虫 (小有名气)
引用回帖:
2楼: Originally posted by liuhh1991 at 2015-12-01 17:09:35
TEM图不能进行三维形貌分析，看到的是投影的二维图像。
晶面的确定需要步骤如下：1、确保图像是否需要校准，因为有些实验拍摄的原始图片有时是存在误差的。2、使用软件做FFT变换，就获得了倒空间的信息，这时和处理 ...

请问一下，您所说的“用软件做FFT变换”指的是直接对HRTEM图片做FFT变换吗？
赞一下 回复此楼
啊？
6楼2015-12-02 22:01:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dancy1987

木虫 (正式写手)

【答案】应助回帖

量晶面间距啊，然后和 111 110 100 晶面对照啊
赞一下 回复此楼
做一个有心人！
7楼2015-12-07 14:54:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dancy1987

木虫 (正式写手)

【答案】应助回帖

这样吧，你要去看下关于氧化铈HRTEM 的文献才行，那里面都关于标注的一些点，我这先给你分享一篇，里面有氧化铈的一些立体结构和晶面标注，希望对你有用。我现在就做的事氧化铈的TEM表征
High Resolution Electron Microscopy Study of Nanocubes and
Polyhedral Nanocrystals of Cerium(IV) Oxide
赞一下 回复此楼
做一个有心人！
8楼2015-12-24 09:56:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
