[求助] 求指导TEM照片结果，不会看

各位坛友好，我有一种小分子化合物，不知道它能不能形成纳米颗粒，就制了一个TEM样，我是用醋酸双氧铀染色的。
第一张照片中的黑色颗粒是我的样品，还是醋酸铀结晶了？

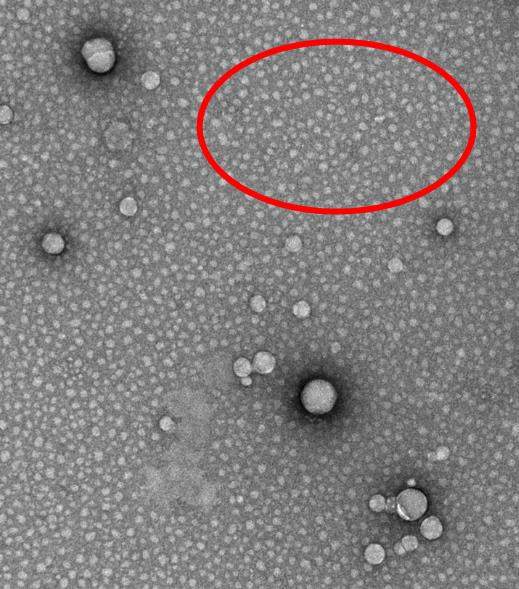

第二张照片中，黑色的一片中白色的颗粒是颗粒吗？还是醋酸铀形成的？

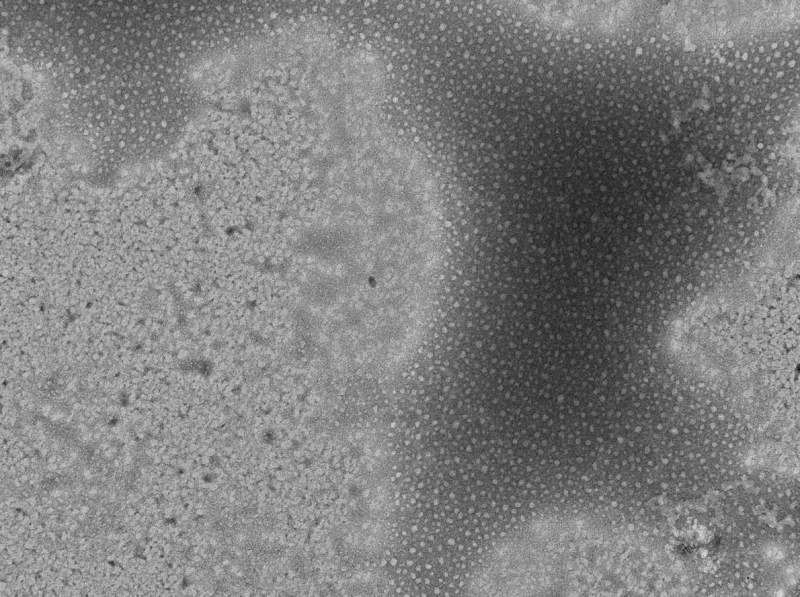

最后一张照片是其它的样品，里面的背景也是这种，是制样导致的吗？
求指点。谢谢

求指导TEM照片结果，不会看


求指导TEM照片结果，不会看-1


求指导TEM照片结果，不会看-2


求指导TEM照片结果，不会看-3
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
1楼 2015-11-29 16:56:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

知行天下love

木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
第一张怎么看着像空心的呢
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

597845923
天行健君子以自强不息
2楼2015-11-29 21:52:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lid2004

至尊木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
第一张是你的样品，不是染色液。应该是能形成纳米球，但是不均匀。后面几张应该都不是样品，都是背景。是没洗干净的醋酸双氧铀。就第一张有scale bar.其它的连scale bar都没有，连大小都没法判断。以后染色完了，最好用滤纸把多余的染色液吸掉。
赞一下(2人) 回复此楼

» 本帖已获得的红花（最新10朵）

597845923
3楼2015-11-30 13:53:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

597845923

新虫 (初入文坛)
送红花一朵
引用回帖:
3楼: Originally posted by lid2004 at 2015-11-30 13:53:56
第一张是你的样品，不是染色液。应该是能形成纳米球，但是不均匀。后面几张应该都不是样品，都是背景。是没洗干净的醋酸双氧铀。就第一张有scale bar.其它的连scale bar都没有，连大小都没法判断。以后染色完了，最 ...

谢谢老师，醋酸双氧铀染色后，用滤纸吸了，我就放到干燥器中晾干了，醋酸双氧铀染色纳米粒子，最后需要用水洗一次吗？

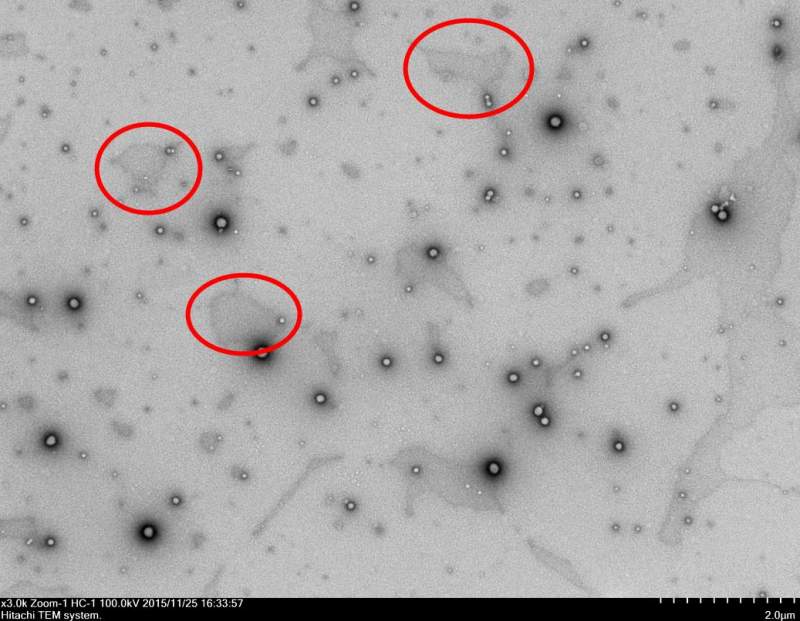

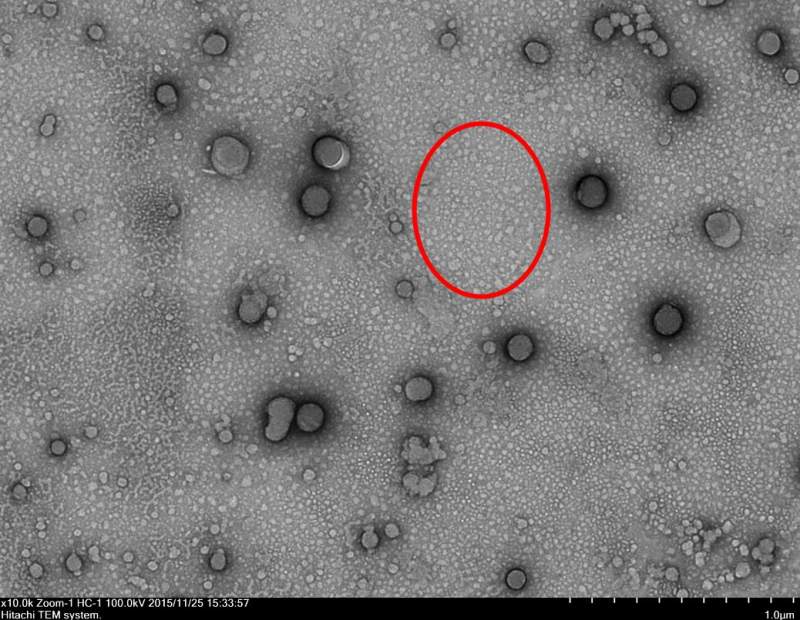

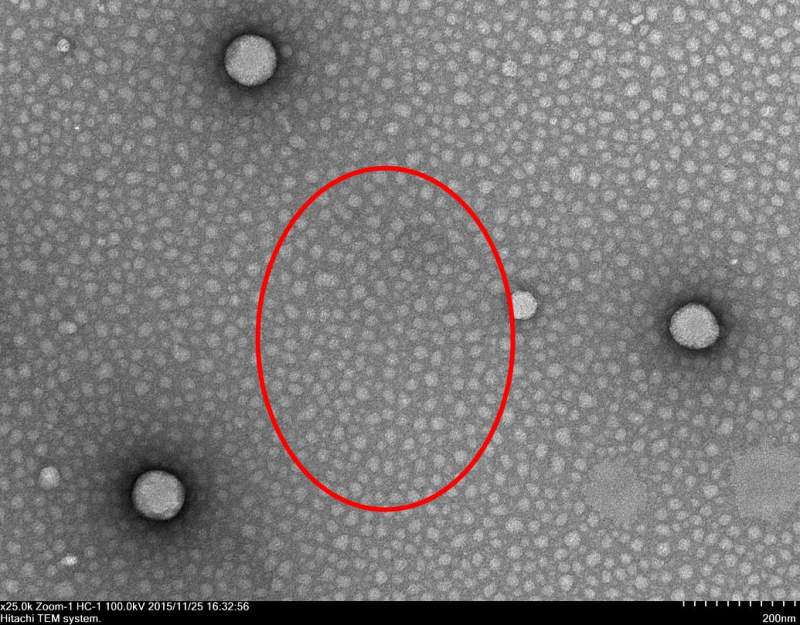

您在帮我看看下面的图吧，有标尺，背景不好看，不知道红圈里面的是什么，

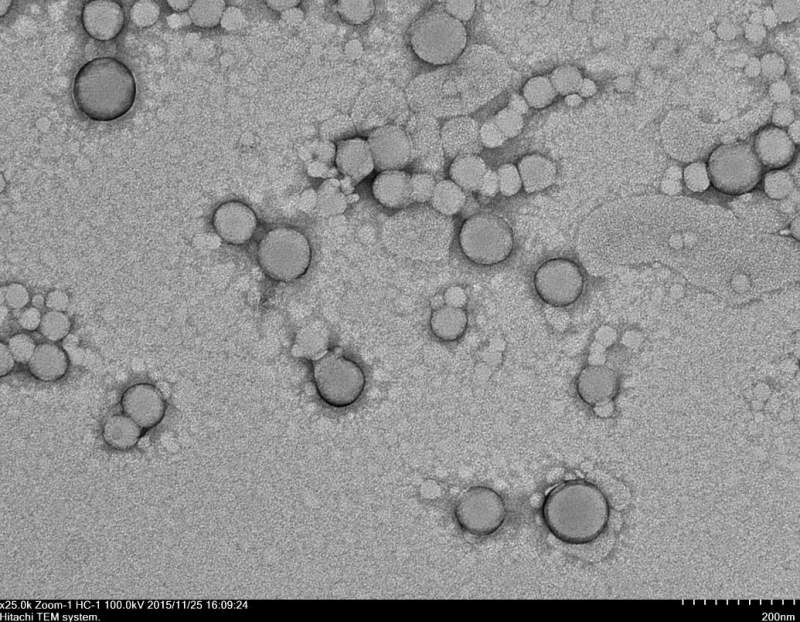

最后一张感觉像埋在沙子里了，是浓度太大了？
求指导TEM照片结果，不会看-4


求指导TEM照片结果，不会看-5


求指导TEM照片结果，不会看-6


求指导TEM照片结果，不会看-7
赞一下 回复此楼
4楼2015-11-30 14:11:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

597845923

新虫 (初入文坛)
送红花一朵
引用回帖:
2楼: Originally posted by 知行天下love at 2015-11-29 21:52:50
第一张怎么看着像空心的呢

都叠加到一块了。下面我有上传了些照片，能给些指示吗？谢谢
赞一下 回复此楼
5楼2015-11-30 14:13:31
