小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 基础研究 » 如何在成分三角形中画等值线图
131/2返回列表12下一页
查看: 1647  |  回复: 12
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

海岛冰轮1992

铜虫 (初入文坛)

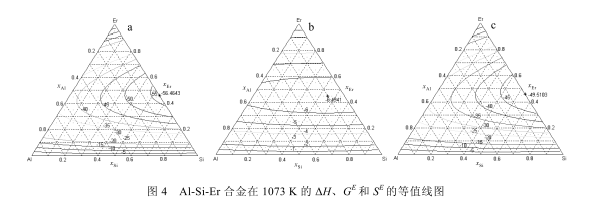

[求助] 如何在成分三角形中画等值线图 已有2人参与

三个成分分别为xyz,且z=1-x-y，d=d(xyz)为已知函数，在成分三角形中画d的等值线图
本人有origin8和matlab7，请各位帮忙，我在网上搜了好多资料，教程书里只看到了在直角坐标中画等值线图，没有三角形坐标（其实是伪二元坐标）
还有，怎样三个图叠加等等
查了好几天了，好纠结，请各位帮忙，不胜感激！！！

如何在成分三角形中画等值线图
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
学习交流，共同进步~
1楼 2015-11-28 15:04:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

海岛冰轮1992

铜虫 (初入文坛)
引用回帖:
3楼: Originally posted by 阿拉雷36 at 2015-11-28 15:11:55
产生线有两种方法：
1.靠已有的一部分数据由origin系统自己计算出相应的分布趋势而标记出线条，此法在源数据比较少的时候误差比较大；
2.线条由足够多的点组成，就是俗话说的“连点成线”。
以上仅供参考。

不知您明白我的疑问吗
举个例子，xyz坐标为0-1，其中z=1-x-y,若d=x^2+y+z,
求做d在xyz三角坐标系中的等值线
赞一下(1人) 回复此楼
学习交流，共同进步~
5楼2015-11-28 15:17:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

阿拉雷36

木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
用origin里面的ternary就可以了
赞一下 回复此楼
2楼2015-11-28 15:09:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

阿拉雷36

木虫 (著名写手)

【答案】应助回帖

产生线有两种方法：
1.靠已有的一部分数据由origin系统自己计算出相应的分布趋势而标记出线条，此法在源数据比较少的时候误差比较大；
2.线条由足够多的点组成，就是俗话说的“连点成线”。
以上仅供参考。
赞一下 回复此楼
3楼2015-11-28 15:11:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

海岛冰轮1992

铜虫 (初入文坛)
引用回帖:
2楼: Originally posted by 阿拉雷36 at 2015-11-28 15:09:00
用origin里面的ternary就可以了

你好，请问具体操作，我知道有ternary
赞一下 回复此楼
学习交流，共同进步~
4楼2015-11-28 15:12:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

阿拉雷36

木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★
海岛冰轮1992: 金币+5 2015-11-28 18:19:57
引用回帖:
5楼: Originally posted by 海岛冰轮1992 at 2015-11-28 15:17:53
不知您明白我的疑问吗
举个例子，xyz坐标为0-1，其中z=1-x-y,若d=x^2+y+z,
求做d在xyz三角坐标系中的等值线...

等值线也就是等高线，你把所有d的值都相等所对应的xyz坐标点找出来，只要足够密，不就是对应于这个d值的线了吗？这就是你要的等值线。
x、y、z仅仅是定义ternary中的坐标位置。
建议找官方例子看一下。
赞一下 回复此楼
6楼2015-11-28 16:13:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

海岛冰轮1992

铜虫 (初入文坛)
引用回帖:
6楼: Originally posted by 阿拉雷36 at 2015-11-28 16:13:30
等值线也就是等高线，你把所有d的值都相等所对应的xyz坐标点找出来，只要足够密，不就是对应于这个d值的线了吗？这就是你要的等值线。
x、y、z仅仅是定义ternary中的坐标位置。
建议找官方例子看一下。...

好吧，谢谢啦
回复此楼
学习交流，共同进步~
7楼2015-11-28 18:18:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

阿拉雷36

木虫 (著名写手)

【答案】应助回帖

引用回帖:
7楼: Originally posted by 海岛冰轮1992 at 2015-11-28 18:18:20
好吧，谢谢啦...

如果是要系统自动生成的话，必须把你的d的值和坐标值同时录入。

发自小木虫Android客户端
赞一下 回复此楼
8楼2015-11-28 19:54:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

海岛冰轮1992

铜虫 (初入文坛)
引用回帖:
8楼: Originally posted by 阿拉雷36 at 2015-11-28 19:54:32
如果是要系统自动生成的话，必须把你的d的值和坐标值同时录入。
...

我的意思是用函数画，如果非要用数据，也可以设定一个步长算出来，我想问的是程序如何编。谢谢你的回答
赞一下 回复此楼
学习交流，共同进步~
9楼2015-11-30 21:35:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

阿拉雷36

木虫 (著名写手)

【答案】应助回帖

引用回帖:
9楼: Originally posted by 海岛冰轮1992 at 2015-11-30 21:35:30
我的意思是用函数画，如果非要用数据，也可以设定一个步长算出来，我想问的是程序如何编。谢谢你的回答...

理论上知道坐标轨迹方程的话是可以用matlab画的，但是还要从笛卡尔坐标系转成现在坐标系，比较麻烦
赞一下 回复此楼
10楼2015-11-30 21:50:22
