[求助]
ansys怎么限制热量向死单元进行热传递 已有1人参与
|
|

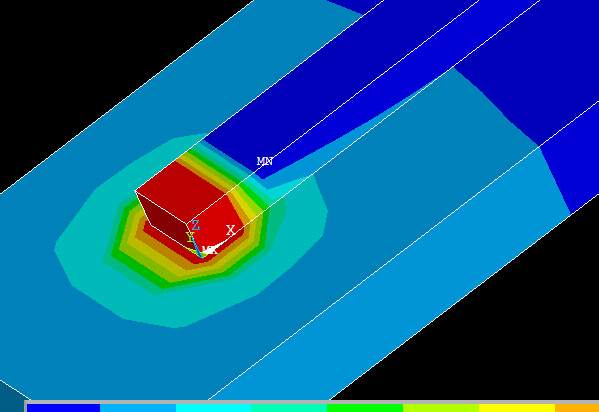

为什么我利用ansys的单元生死功能，逐次激活单元，先激活的单元施加恒定的温度，并进行热分析，但是分析后没有被激活的单元会有温度，这是怎么回事？请指导！下面是我的命令： /PREP7 ET,1,SOLID70 *SET,L1,0.01 *SET,W1,0.002 *SET,H1,0.001 *SET,TMP_TF,200 *SET,SHIJIAN,0.1 MP,DENS,1,8400 MP,KXX,1,50 MP,C,1,176 BLC4,-L1/2,-2*W1,2*L1,5*W1,-2*H1 BLC4,0,0,L1,W1,H1 KWPLAN,-1, 9, 16, 10 FLST,2,2,6,ORDE,2 FITEM,2,1 FITEM,2,-2 VSBW,P51X KWPLAN,-1, 12, 14, 10 FLST,2,3,6,ORDE,2 FITEM,2,2 FITEM,2,-4 VSBW,P51X KWPLAN,-1, 11, 15, 12 FLST,2,5,6,ORDE,4 FITEM,2,1 FITEM,2,-2 FITEM,2,5 FITEM,2,-7 VSBW,P51X KWPLAN,-1, 11, 9, 15 FLST,2,7,6,ORDE,4 FITEM,2,1 FITEM,2,-5 FITEM,2,8 FITEM,2,-9 VSBW,P51X VGLUE,ALL LSEL,S,LENGTH,,L1,,,0 LESIZE,ALL,L1/10,,,,0,,,0 LSEL,S,LENGTH,,W1,,,0 LESIZE,ALL,W1,,,,0,,,0 LSEL,S,LENGTH,,H1,,,0 LESIZE,ALL,H1,,,,0,,,0 VMESH,ALL NUMCMP,ALL NUMMRG,ALL /SOLU rescont,,all,all ANTYPE,4,NEW NROPT,FULL tunif,20 !初始温度 tref,20 !参考温度 kbc,1 !阶跃载荷 ESEL,S,ELEM,,40,49 EKILL,ALL ALLSEL,ALL ESEL,S,ELEM,,40 EALIVE,ALL ESEL,S,ELEM,,40 *DO,i,1,8,1 D,NELEM(40,i),TEMP,TMP_TF *ENDDO TIME,SHIJIAN ESEL,S,ELEM,,40 NSLE,S,1 SF,ALL,CONV,40,50 ESEL,S,LIVE NSLE,S NSEL,INVE D,ALL,ALL,0 NSEL,ALL ESEL,ALL SOLVE save parsav,,parameter FINISH  QQ截图20151120113520.jpg |
