fluent中如何求压降？ 已有2人参与
|
||
|

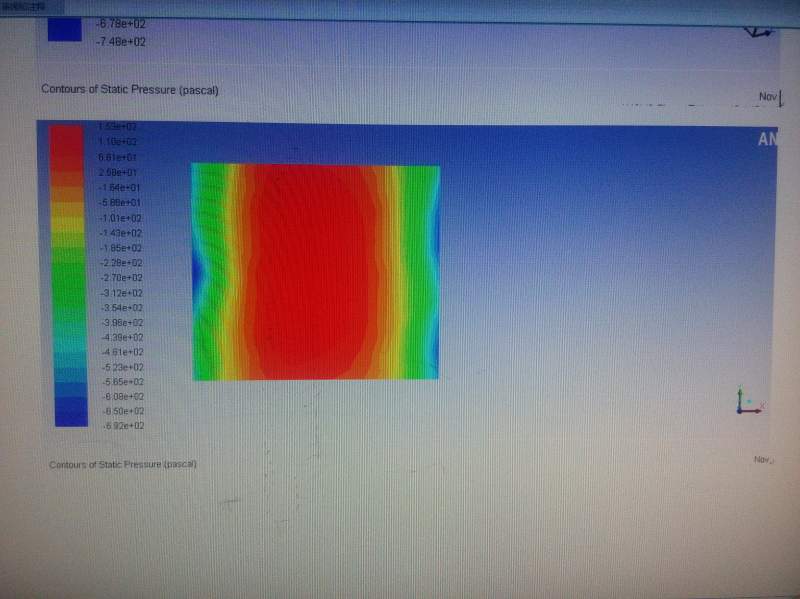

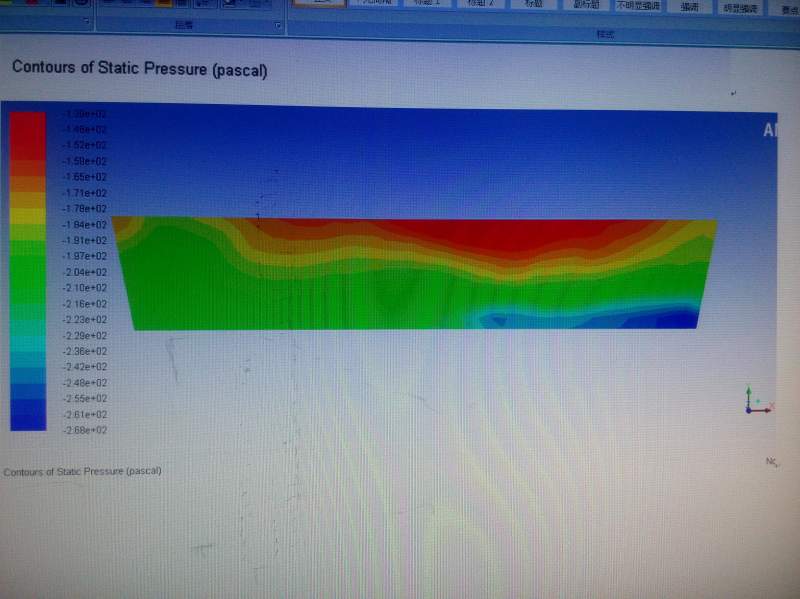

1：速度入口，操作压力是一个大气压，显示的是静压。为什么压力云图会出现负值，负的压力代表什么意思？那正压代表的又是什么意思？如果是表压，那一个面上若是有正有负，空气是不是不能从正的区域流入，因为这个区域的压力大于一个大气压？ 2：如何求一个面的平均压力？fluent中只能显示一个面的压力大小，但是怎么能知道或者显示一个面的平均压力？ 3：我的问题是要求空气经过一个复杂空间后的压力损失了多少，怎么求这段的压降？我的理解是求出入口面的压降平均值，在求出出口面的压力平均值，二者减就是经过这段复杂空间的压降，不知道这样对吗？ 4：出口面压力都是负值，是不是说明都比大气压小？如果比大气压小，那么空气还能从出口吹出来吗？  出口面压力.jpg  入口面压力.jpg |
回复此楼» 猜你喜欢
售SCI一区文章，我:8 O5 51O 54,科目齐全,可+急
已经有5人回复
-
售SCI一区文章，我:8 O5 51O 54,科目齐全,可+急
已经有6人回复
-
售SCI一区文章，我:8 O5 51O 54,科目齐全,可+急
已经有7人回复
-
售SCI一区文章，我:8 O5 51O 54,科目齐全,可+急
已经有7人回复
-
售SCI一区文章，我:8 O5 51O 54,科目齐全,可+急
已经有9人回复
-
售SCI一区文章，我:8 O5 51O 54,科目齐全,可+急
已经有4人回复
-
售SCI一区文章，我:8 O5 51O 54,科目齐全,可+急
已经有6人回复
-
售SCI一区文章，我:8 O5 51O 54,科目齐全,可+急
已经有5人回复
-
售SCI一区文章，我:8 O5 51O 54,科目齐全,可+急
已经有8人回复
-
售SCI一区文章，我:8 O5 51O 54,科目齐全,可+急
已经有10人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- fluent中如何求压降？
已经有3人回复
- 求问在Fluent中如何找到泄漏口
已经有2人回复
- fluent中如何监测某点的自由页面升高？？？
已经有1人回复
- 求问模拟灯丝如何在fluent中实现
已经有2人回复
- FLUENT中如何根据轴流风机性能曲线设置exhaust-fan
已经有1人回复
- fluent利用UDF求体积分！重金求助！！
已经有8人回复
- fluent中如何导出某一界面上网格大小及网格中心速度？
已经有1人回复
- 求问下fluent中速度入口条件是脉动风时该如何操作
已经有5人回复
- fluent中曲面如何截取
已经有2人回复
- 如何用Fluent求一个场的电流密度？
已经有4人回复
- fluent中如何设置随表面张力变化的接触角？
已经有10人回复
- fluent中如何给定一个加速度？
已经有10人回复
- FLUENT中如何选择燃烧模型
已经有3人回复
- fluent中如何对某个量进行时间积分？
已经有0人回复
- 求助：Fluent中如何定义UDF风速廓线
已经有0人回复
- 求问专业高手在Fluent或者Tecplot中如何查看如下的模拟云图？？？？
已经有6人回复
- 如何求fluent中的体积加权平均湍动能
已经有4人回复
- fluent中如何在出口边界处加一个抽吸作用
已经有30人回复
Minaya_ying
新虫 (初入文坛)
- 应助: 1 (幼儿园)
- 金币: 668.6
- 红花: 1
- 帖子: 22
- 在线: 10.5小时
- 虫号: 3280272
- 注册: 2014-06-18
- 专业: 传热传质学
【答案】应助回帖
★ ★
lbbbobo: 金币+1, ★★★★★最佳答案 2016-02-20 10:24:42
lbbbobo: 金币+1, ★★★★★最佳答案 2016-02-20 10:25:10
lbbbobo: 金币+1, ★★★★★最佳答案 2016-02-20 10:24:42
lbbbobo: 金币+1, ★★★★★最佳答案 2016-02-20 10:25:10
|
1、出口采用压力出口，设置值为0，一般就不会出现负压，局部产生涡流可能会有负压； 2、某平面的压力平均值，在report-surface intergrals中，report type 用Area-weighted Average 选择压力，选择你要的面，点compute，就可以输出面平均压力； 3、一般就是计算进出口两个面的压力差； 4、你应该用的outflow出口边界吧，这个没怎么用过，不是很清楚。 |
6楼2016-01-14 13:05:00
liubao2012
木虫 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 2126.3
- 散金: 10
- 红花: 1
- 帖子: 208
- 在线: 123.9小时
- 虫号: 1886137
- 注册: 2012-07-10
- 性别: GG
- 专业: 化学反应工程
7楼2016-02-20 01:30:34
【答案】应助回帖
★ ★
lbbbobo: 金币+1, ★有帮助 2015-12-11 13:51:00
lbbbobo: 金币+1, ★★★很有帮助 2016-02-20 10:23:58
lbbbobo: 金币+1, ★有帮助 2015-12-11 13:51:00
lbbbobo: 金币+1, ★★★很有帮助 2016-02-20 10:23:58
|
用入口总压减去出口总压 就是系统压力损失 发自小木虫IOS客户端 |
2楼2015-12-10 21:40:22
