[求助] 求助HDPE100 无焊缝试件与热熔焊试件加载疲劳载荷后断面各区域专业名称及分析

本人化工过程机械,最近做了一下关于PE100管材试件的疲劳试验,试件分为无焊缝试件和热熔焊试件。之后对断裂面进行电镜,由于是非高分子专业,对于断面不同区域不同断裂形态有什么专业名称并不了解,特向各位前辈请教。感谢赐教!

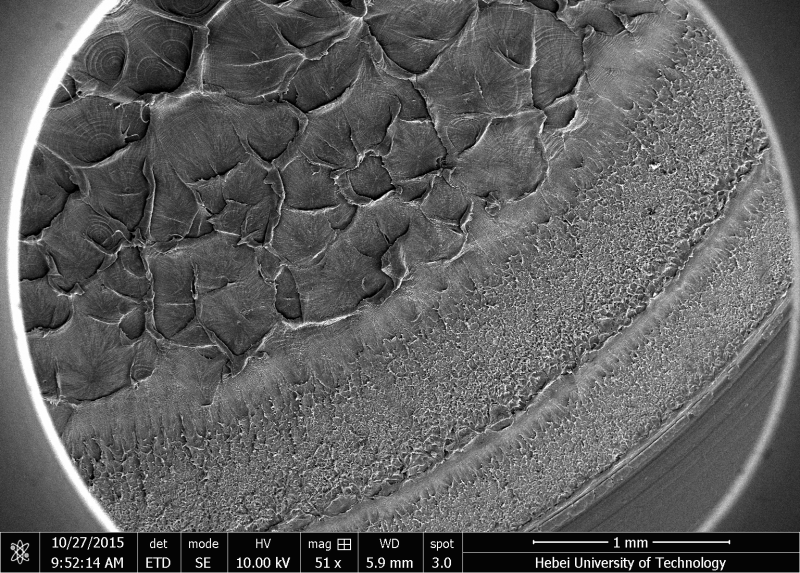

首先图1-1/1-1-1/1-1-2是无焊缝试件1-1在低载荷下的疲劳断面电镜。
 \"求助HDPE100
 \"求助HDPE100
 \"求助HDPE100

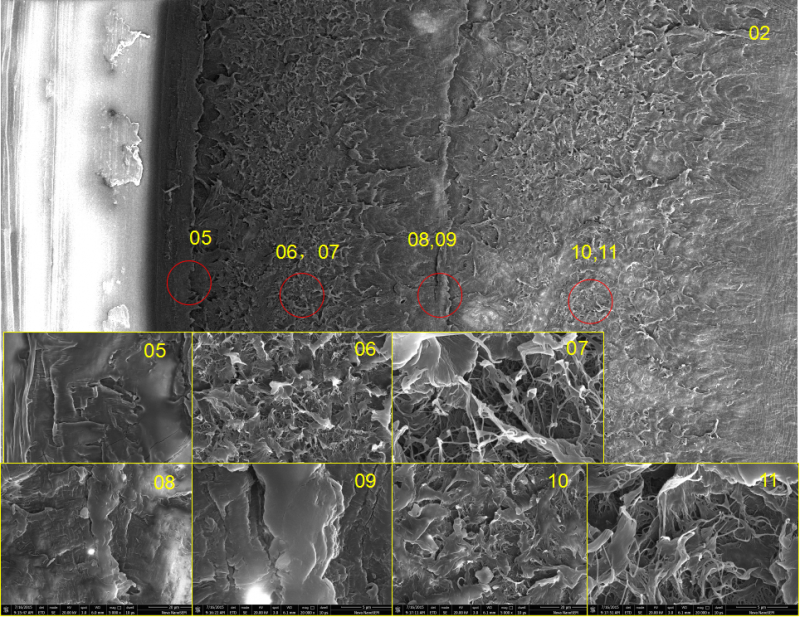

图片6/7/8/9/10是各区域放大图。
 \"求助HDPE100
 \"求助HDPE100
 \"求助HDPE100
 \"求助HDPE100
 \"求助HDPE100
请问断面各个区域有什么专业名称。

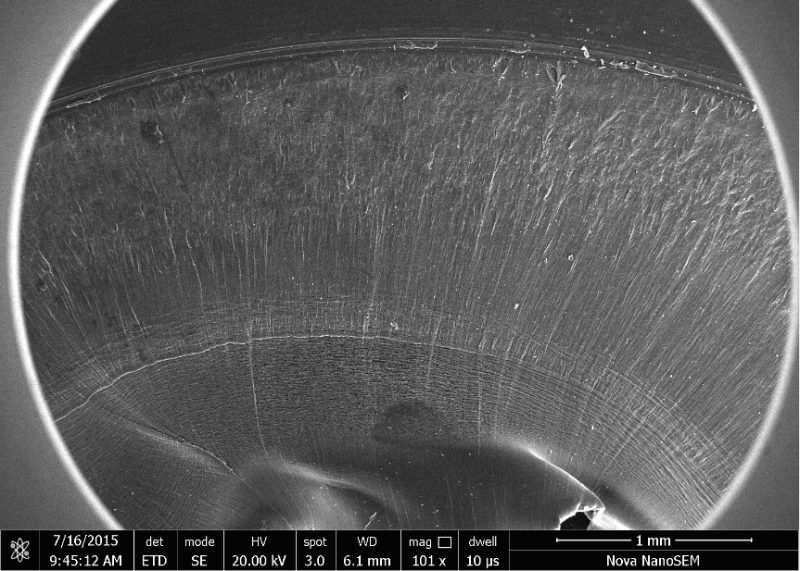

图1-3-1/2/3是无焊缝试件1-3在高载荷下的疲劳断面电镜。
 \"求助HDPE100
 \"求助HDPE100
 \"求助HDPE100
其断面与1-1明显不同,请问这种断面各个区域专业名称是什么?
图1/2/3/4/5是带焊缝试件1·-1在低载荷下的疲劳断面电镜。
 \"求助HDPE100
 \"求助HDPE100
 \"求助HDPE100
下面是其中心区域图片。
 \"求助HDPE100
 \"求助HDPE100
其断面明显区别于无焊缝断面,请问其断面各个区域有什么专业名称?


求助HDPE100 无焊缝试件与热熔焊试件加载疲劳载荷后断面各区域专业名称及分析-16


求助HDPE100 无焊缝试件与热熔焊试件加载疲劳载荷后断面各区域专业名称及分析-17


求助HDPE100 无焊缝试件与热熔焊试件加载疲劳载荷后断面各区域专业名称及分析-18


求助HDPE100 无焊缝试件与热熔焊试件加载疲劳载荷后断面各区域专业名称及分析-19
