[求助] 求助Midas建模 已有2人参与

哪位高手能指点一下，我用Midas建了一个聚光镜的模型，分析的基频和实测差了好远，选用的材料均没有问题，可能是约束出问题了，现有以下几点不懂：
1.图中圈出的两处分别是鱼骨梁（实际是板）和镜面板连接，支撑板和轴心管相连，我该施加什么约束？
2.在材料表中发现出现了4mm的Q235组合板，但这个我把所有的截面和材料都找了，就是没有对应的是怎么回事？
3.实测的频率（1.9HZ）和模型基频（13.9HZ）差好多，就该模型我该怎么调整？
以下是全图和结构背部的局部图。

求助Midas建模

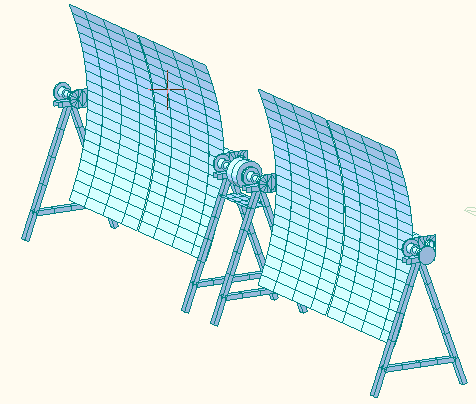

全图


求助Midas建模-1

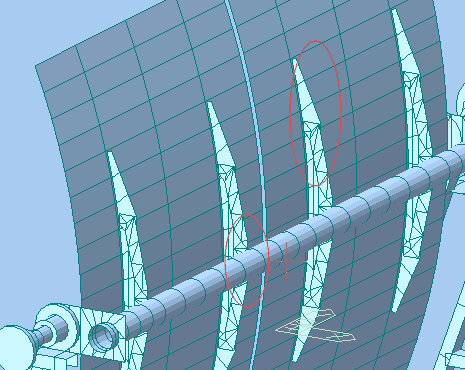

背部局部图
求助Midas建模-2
背部局部图
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
互帮 互助 互学
1楼 2015-11-03 21:30:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mygt_hit

专家顾问 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
shenghuohuan: 金币+10, ★有帮助 2015-11-06 16:59:44
Midas我不会用。不过定性判断，频率偏高，首先排除局部振动，其次可能是刚度偏大或质量偏小。
约束情况要根据实际构造来吧，尽量符合实际。从给的图看，鱼骨梁和镜面板之间可以约束平动，但不足以约束平面外转动，所以应采用线约束（3个平动自由度）。支撑板和轴心管之间约束也类似。
供你参考。
赞一下 回复此楼
知其然，知其所以然。
2楼2015-11-04 09:22:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

问天阁

木虫 (正式写手)
地基土应该考虑，美国在60年代研究雷达时都考虑

发自小木虫Android客户端
赞一下 回复此楼
3楼2015-11-04 21:42:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

问天阁

木虫 (正式写手)
小单元引起的高频，太刚了

发自小木虫Android客户端
赞一下 回复此楼
4楼2015-11-04 21:43:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shenghuohuan

新虫 (小有名气)
引用回帖:
4楼: Originally posted by 问天阁 at 2015-11-04 21:43:59
小单元引起的高频，太刚了

我这个没有地基，直接施加刚性连接，局部的刚性太大倒是有可能的

发自小木虫Android客户端
赞一下 回复此楼
互帮 互助 互学
5楼2015-11-05 07:38:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shenghuohuan

新虫 (小有名气)
引用回帖:
2楼: Originally posted by mygt_hit at 2015-11-04 09:22:25
Midas我不会用。不过定性判断，频率偏高，首先排除局部振动，其次可能是刚度偏大或质量偏小。
约束情况要根据实际构造来吧，尽量符合实际。从给的图看，鱼骨梁和镜面板之间可以约束平动，但不足以约束平面外转动， ...

你好，按照你的建议我修改了一下边界条件，貌似变化不大啊

发自小木虫Android客户端
赞一下 回复此楼
互帮 互助 互学
6楼2015-11-05 07:39:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qiaopeng

木虫 (小有名气)
是否有实测振型？还有最好能说明实测频率的方法。

发自小木虫Android客户端
赞一下 回复此楼
累死人不偿命……
7楼2015-11-05 07:42:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

松本纯一郎

银虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
shenghuohuan: 金币+10, ★★★很有帮助, 嗯，约束肯定是太强，但我改成铰接也不行 2015-11-06 17:03:07
看看你的阵形情况与实际的简单对比下，感觉还是约束的问题可能性比较大。
赞一下 回复此楼
8楼2015-11-05 09:25:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mygt_hit

专家顾问 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
shenghuohuan: 金币+10, ★★★很有帮助, 你好，请问怎么排除局部振动，如果是通过观察振型的话是不存在局部振动的，根据调整过程发现局部振动一般对应的频率都较低吧 2015-11-06 17:05:50
引用回帖:
6楼: Originally posted by shenghuohuan at 2015-11-05 07:39:31
你好，按照你的建议我修改了一下边界条件，貌似变化不大啊
...

你排除局部振动了吗？观察一下振型和预期是否相同。
赞一下 回复此楼
知其然，知其所以然。
9楼2015-11-05 09:35:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shenghuohuan

新虫 (小有名气)
引用回帖:
7楼: Originally posted by qiaopeng at 2015-11-05 07:42:26
是否有实测振型？还有最好能说明实测频率的方法。

有实测频率和振型，现在情况是频率和振型与实测的均对不上
赞一下 回复此楼
互帮 互助 互学
10楼2015-11-06 17:02:04
