[求助] 求助应力应变仪桥路连接方法 已有1人参与

之前没有用过类似仪器，想请教各位桥路连接方法，感激不尽！！

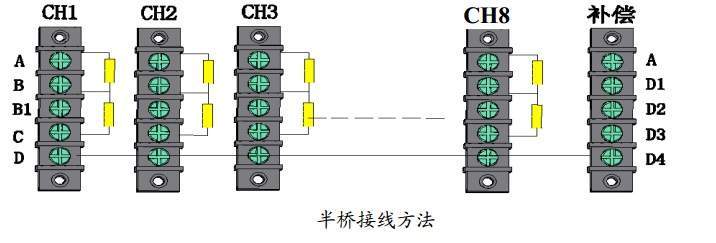

图中黄色的是应变片还是其它什么？如果只使用CH1，D还需要连么，从CH1连接CH2一直连到最后D4？

求助应力应变仪桥路连接方法
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-11-01 17:27:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有1个 )

zkm2008

木虫 (著名写手)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
LyRiC123(20091783代发): 金币+3 2016-02-29 21:23:16
20091783: GEPI+1 2016-02-29 21:26:01
1/4桥路接法：
每单个应变片两端接在A、B端子上，其他端子拧紧即可，N个应变片需要N个通道（即CH1.....CHN）；补偿片接在公共补偿通道（A、D1）
半桥接法：
两个应变片，其一接在A、B上，其二接在B、C上（一般此时B与B1连接起来，也可以是B1、C）；无需接补偿片
全桥接法略，可以看说明书的。
赞一下 回复此楼
3楼2015-11-01 19:24:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

LyRiC123

铜虫 (初入文坛)
自顶，求各位指导！
回复此楼
2楼2015-11-01 17:28:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

LyRiC123

铜虫 (初入文坛)
20091783: 应助指数+1 2016-02-29 21:23:21
20091783: 应助指数-1, 地方错了。 2016-02-29 21:23:54
引用回帖:
3楼: Originally posted by zkm2008 at 2015-11-01 19:24:36
1/4桥路接法：
每单个应变片两端接在A、B端子上，其他端子拧紧即可，N个应变片需要N个通道（即CH1.....CHN）；补偿片接在公共补偿通道（A、D1）
半桥接法：
两个应变片，其一接在A、B上，其二接在B、C上（一般此 ...

感谢您的回复，还想请教一个问题：应变片上引出线和导线怎么进行衔接处理，应变片上的线非常细，导线相对较粗，有什么好的连接方法么？
赞一下 回复此楼
4楼2015-11-01 22:09:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zkm2008

木虫 (著名写手)

【答案】应助回帖

20091783: 应助指数+1 2016-02-29 21:24:11
引用回帖:
4楼: Originally posted by LyRiC123 at 2015-11-01 22:09:13
感谢您的回复，还想请教一个问题：应变片上引出线和导线怎么进行衔接处理，应变片上的线非常细，导线相对较粗，有什么好的连接方法么？...

应变片上引出线和导线之间需要一个接线端子过度，接线端子用502胶粘在试件上，紧靠应变片，通过电焊锡链接引线和导线
赞一下 回复此楼
5楼2015-11-02 09:19:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

LyRiC123

铜虫 (初入文坛)
引用回帖:
5楼: Originally posted by zkm2008 at 2015-11-02 09:19:51
应变片上引出线和导线之间需要一个接线端子过度，接线端子用502胶粘在试件上，紧靠应变片，通过电焊锡链接引线和导线...

感谢您的回复，是这样买了一个压力盒，说明上说是全桥接法，是四根线接到应变仪的A、B、C、D四个点上，启动仪器后我用手按压压力盒，单是显示数值没有变化，这是我接错了？还是什么情况？  根据您的经验可能是什么原因，请指教，感谢！
赞一下 回复此楼
6楼2015-11-04 23:23:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zkm2008

木虫 (著名写手)
20091783: 应助指数+1 2016-02-29 21:24:20
20091783: GEPI+1 2016-02-29 21:24:45
20091783: 2016-02-29 21:25:32
20091783: GEPI-1 2016-02-29 21:25:41
引用回帖:
6楼: Originally posted by LyRiC123 at 2015-11-04 23:23:16
感谢您的回复，是这样买了一个压力盒，说明上说是全桥接法，是四根线接到应变仪的A、B、C、D四个点上，启动仪器后我用手按压压力盒，单是显示数值没有变化，这是我接错了？还是什么情况？  根据您的经验可能是什么 ...

全桥接线
4个应变片，8根导线，AB之间接一个，BC, CD, DA依次类推接好其余3个

此时，B1与B之间断开，也无需接入补偿片
赞一下 回复此楼
7楼2015-11-05 10:08:53
