[求助] 求助静态应力应变仪桥路连接方法

之前没有用过类似仪器，想请教各位桥路连接方法，感激不尽！！

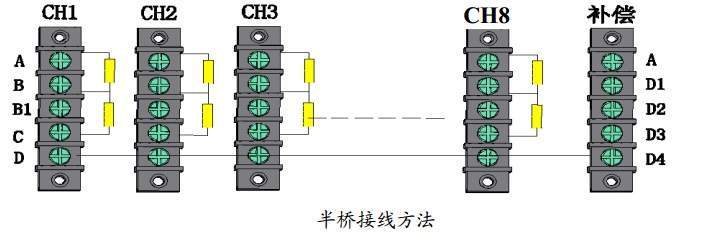

图中黄色的是应变片还是其它什么？如果只使用CH1，D还需要连么，从CH1连接CH2一直连到最后D4？

求助静态应力应变仪桥路连接方法
回复此楼

» 猜你喜欢
1楼 2015-11-01 17:32:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

LyRiC123

铜虫 (初入文坛)
自顶，求指导！！感谢！！
回复此楼
2楼2015-11-01 17:32:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

1上善若水1

木虫 (小有名气)
这是半桥接法，黄色的是应变片，从ch1一直连到ch8的是温度补偿片，这几个通道共用一个温度补偿片，建议看看说明书

发自小木虫Android客户端
赞一下 回复此楼
3楼2015-11-01 18:34:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

LyRiC123

铜虫 (初入文坛)
引用回帖:
3楼: Originally posted by 1上善若水1 at 2015-11-01 18:34:12
这是半桥接法，黄色的是应变片，从ch1一直连到ch8的是温度补偿片，这几个通道共用一个温度补偿片，建议看看说明书

感谢您的回复，意思是需要连接两个应变片？说明书上只有图没有配文字说明，因为之前没有用过所以不太清楚
另外只使用CH1的话，也需要温度补偿是么？
赞一下 回复此楼
4楼2015-11-01 18:38:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

1上善若水1

木虫 (小有名气)
半桥就是接两个应变片，两个应变片互为温度补偿，此时接到补偿通道其实就是构成回路，当然需要接

发自小木虫Android客户端
赞一下 回复此楼
5楼2015-11-01 20:03:52
