[求助] 差分法处理第三类非线性边界条件已有2人参与

现在做一维传热模拟,要考虑辐射传热边界条件,温度T的梯度等于温度4次方的函数,请问在编程时如何处理?谢谢!

发自小木虫IOS客户端
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shenyxtata

金虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
MSPX: 金币+2, 有帮助 2015-10-30 09:57:04
feixiaolin: 金币+16, http://emuch.net/bbs/viewthread.php?tid=9565441&fpage=1&target=self&page=2 奖励 2015-11-01 21:04:04
把计算域往外延一个点,然后同时应用差分方程和边界条件处理,消去这个额外点的T值。
2楼2015-10-30 07:30:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

laosam280

禁虫 (正式写手)

★ ★
感谢参与,应助指数 +1
MSPX: 金币+2, 有帮助 2015-10-30 09:57:16
本帖内容被屏蔽

3楼2015-10-30 08:32:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

MSPX

木虫 (著名写手)

引用回帖:
2楼: Originally posted by shenyxtata at 2015-10-30 07:30:33
把计算域往外延一个点,然后同时应用差分方程和边界条件处理,消去这个额外点的T值。

但是这种做法只能提高一阶精度,并不能将边界点问题T^4表示成倒数第二个结点的函数,因此不好用内部结点的温度向量和其系数矩阵求解。
4楼2015-10-30 09:44:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

MSPX

木虫 (著名写手)

引用回帖:
2楼: Originally posted by shenyxtata at 2015-10-30 07:30:33
把计算域往外延一个点,然后同时应用差分方程和边界条件处理,消去这个额外点的T值。

但是这种做法只能提高一阶精度,并不能将边界点问题T^4表示成倒数第二个结点的函数,因此不好用内部结点的温度向量和其系数矩阵求解。
5楼2015-10-30 09:44:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

MSPX

木虫 (著名写手)

引用回帖:
3楼: Originally posted by laosam280 at 2015-10-30 08:32:27
如果求解区域固定,也可以做奇延拓或者偶延拓,获得周期边界条件,这样形成的系数矩阵就第一列和最后一列可以耦合起来。

周期性边界条件?傅里叶变换的条件?不是太懂啊?能具体说下吗?我传个图你帮我看看。

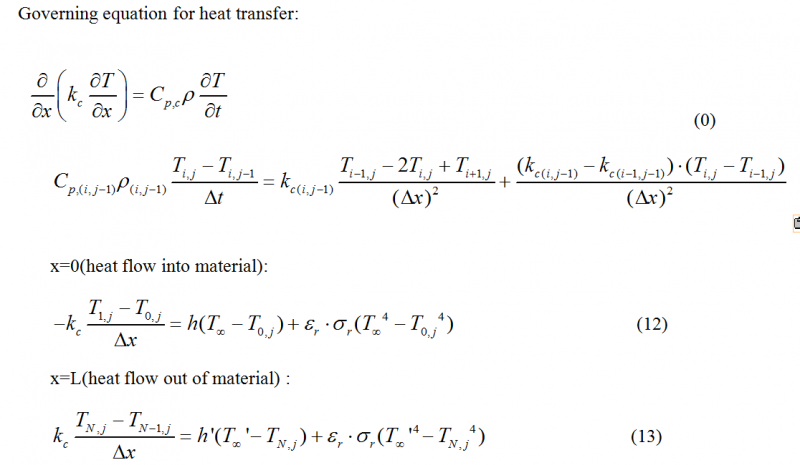

第一幅图是控制方程和边界条件的差分形式,i表示空间点(i=0和i=N分别表示边界结点),j表示时间点,T(0,j)和T(N,j)表示j时刻边界上的温度值。

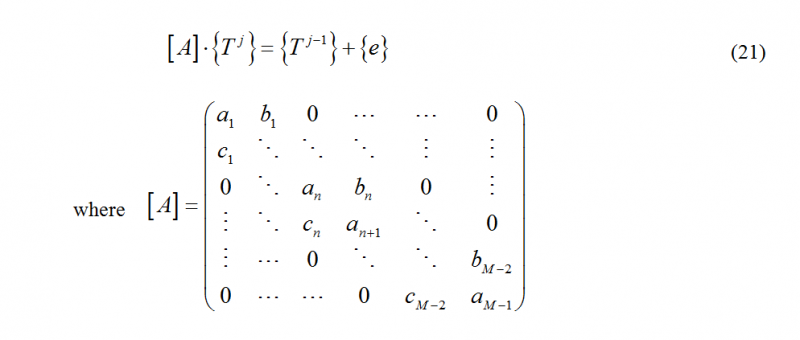

第二幅图是写成矩阵的形式进行求解,如果只有对流条件,很容易将边界条件中T0/TN表示成T1/TN-1的表达式,再带入控制方程来消去TO和TN,这样就可以用内部结点计算温度值,然后再外插到边界温度值;  但是现在有T^4,温度值的4次方,不知该如何处理?谢谢!
差分法处理第三类非线性边界条件


差分法处理第三类非线性边界条件-1

6楼2015-10-30 09:54:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

MSPX

木虫 (著名写手)

还望大神们不吝赐教!!
7楼2015-10-30 12:40:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

MSPX

木虫 (著名写手)

8楼2015-10-30 18:19:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shenyxtata

金虫 (正式写手)

【答案】应助回帖

引用回帖:
4楼: Originally posted by MSPX at 2015-10-30 09:44:40
但是这种做法只能提高一阶精度,并不能将边界点问题T^4表示成倒数第二个结点的函数,因此不好用内部结点的温度向量和其系数矩阵求解。...

既然边界是非线性的,整个问题就是非线性的。先尝试牛顿迭代吧。

发自小木虫Android客户端
9楼2015-10-31 09:43:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

MSPX

木虫 (著名写手)

引用回帖:
9楼: Originally posted by shenyxtata at 2015-10-31 09:43:44
既然边界是非线性的,整个问题就是非线性的。先尝试牛顿迭代吧。
...

谢谢,我去看看

发自小木虫IOS客户端
10楼2015-10-31 09:57:04
