小木虫论坛-学术科研互动平台 » 化学化工区 » 化工设备 » 静设备 » 求个工艺流程图中的电渗析图例
71/1返回列表
查看: 2031  |  回复: 6
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

乱了轻扬

木虫 (初入文坛)

[求助] 求个工艺流程图中的电渗析图例 已有3人参与

在用CAD画工艺流程图（PFD图），用到了电渗析装置，但是找了好久都找不到电渗析装置的图例，自己画了个，但是太丑了。有没有哪个朋友可以提供一个？CAD格式的或者图片格式的都可以，谢谢！
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-10-26 21:25:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Lancashire

至尊木虫 (知名作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
fatewu: 金币+2, 夏，辛苦了，欢迎常交流~ 2015-10-27 09:54:44
乱了轻扬(fatewu代发): 金币+20, 辛苦了~谢谢应助~ 2015-10-31 14:45:45
fatewu: 金币+5, 谢谢回帖，欢迎常来化工设备版交流应助，辛苦啦~\(^o^)/~ 2015-12-10 09:52:40

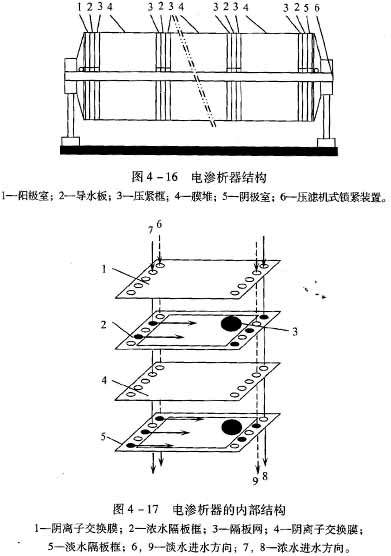

看看这个行不行。

求个工艺流程图中的电渗析图例
赞一下 回复此楼
小憩亭台日光浴，物静蝶止望心游。岁月安好，都表打扰……
2楼2015-10-27 08:36:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

NGJ889KWWC;

金虫 (著名写手)

石油化工，天然气工程师

【答案】应助回帖

感谢参与，应助指数 +1
你画的这个装置的图例相当好了，电子版也就这样，我看了一下，工艺流程阀门管道画的非常清楚，够专业了。
赞一下 回复此楼
学习是永恒的主题、交流是一种态度、坚持是一种本能。
3楼2015-10-27 10:03:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

乱了轻扬

木虫 (初入文坛)
引用回帖:
2楼: Originally posted by Lancashire at 2015-10-27 08:36:00
看看这个行不行。

这个画的很详细，非常感谢！你有没有简单一点的，就像搅拌釜似的那种，只有一个装置表示的。
赞一下 回复此楼
4楼2015-10-27 15:40:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Lancashire

至尊木虫 (知名作家)
引用回帖:
4楼: Originally posted by 乱了轻扬 at 2015-10-27 15:40:58
这个画的很详细，非常感谢！你有没有简单一点的，就像搅拌釜似的那种，只有一个装置表示的。...

明天我找找。

发自小木虫IOS客户端
回复此楼
小憩亭台日光浴，物静蝶止望心游。岁月安好，都表打扰……
5楼2015-10-27 23:57:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Lancashire

至尊木虫 (知名作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
乱了轻扬(fatewu代发): 金币+10, 辛苦了~ 2015-10-31 14:46:29
乱了轻扬(fatewu代发): 金币+10 2015-12-10 09:52:28
引用回帖:
4楼: Originally posted by 乱了轻扬 at 2015-10-27 15:40:58
这个画的很详细，非常感谢！你有没有简单一点的，就像搅拌釜似的那种，只有一个装置表示的。...

你就照着上面的结构画个简单示意就行了。

求个工艺流程图中的电渗析图例-1
赞一下 回复此楼
小憩亭台日光浴，物静蝶止望心游。岁月安好，都表打扰……
6楼2015-10-28 08:46:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

浙江赛特膜

新虫 (初入文坛)
★
fatewu: 金币-1, 屏蔽内容, 化工区，请勿发布广告，若是推广某种仪器，请到市场区发帖，相关链接http://emuch.net/bbs/index.php?gid=388 2015-12-10 09:53:53
本帖内容被屏蔽
7楼2015-12-08 14:36:50
