[求助] 求助油水界面的确定，vof模型 已有1人参与

油水互不相溶，密度相差不大（水998，油840）

t=0时刻，油膜是通过patch的

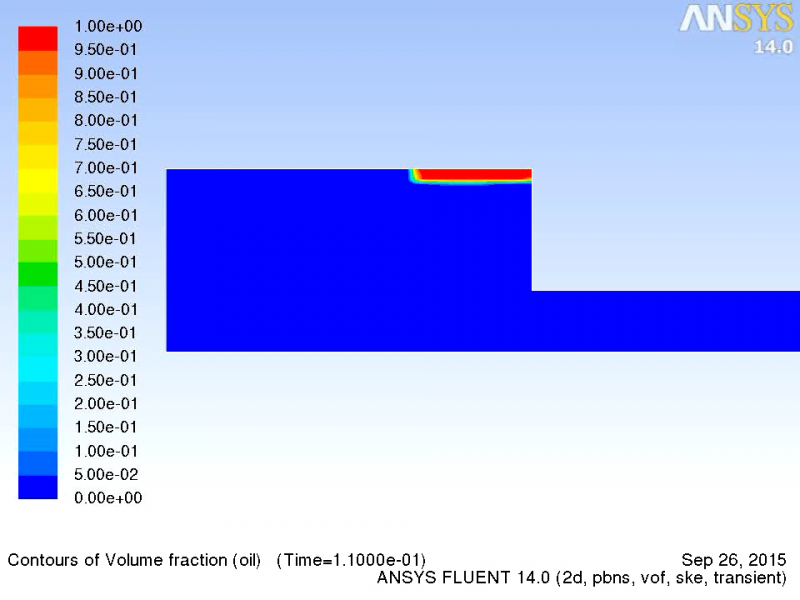

求助油水界面的确定，vof模型

随着时间的推移，水流不断冲刷油膜，油水的界面越来越不清晰

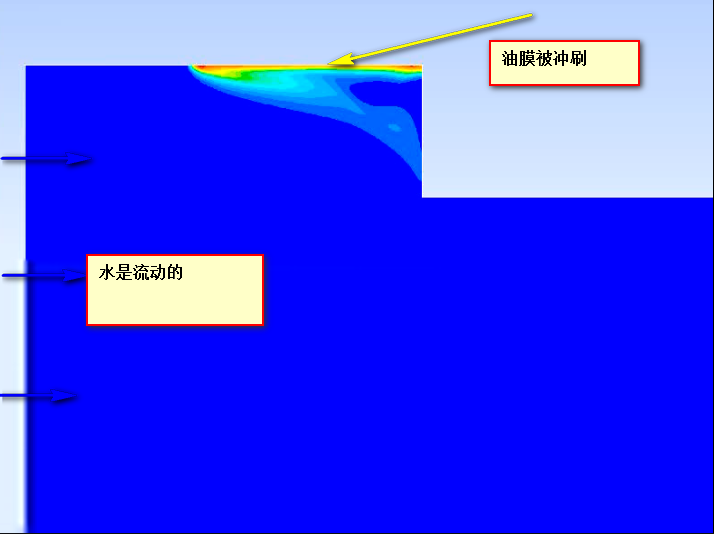

求助油水界面的确定，vof模型-1



请问fluent中没有油水界面重构的方法吗？上图的看似“界面”的线其实不是界面，如果是界面，那么界面里的油的体积分数应该是1，而不是0-1之间的数值
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
思考之后努力
1楼 2015-10-05 18:03:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

东岳流体

新虫 (小有名气)
感兴趣可以试试网格尺度缩小100-1000，必然成膜
赞一下(1人) 回复此楼
CFD中国http://cfd-china.com
12楼2015-10-08 14:32:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

zhouwensmile

铁杆木虫 (著名写手)
level set 或许可以解决问题。
赞一下 回复此楼
思考之后努力
2楼2015-10-06 10:32:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

东岳流体

新虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
zhouwensmile: 金币+50, ★★★很有帮助, 谢谢！但是还是有些问题 2015-10-06 13:33:09
你好，

1. 检查你的网格尺度；
2. 检查表面张力；
3. 从1图来看，需要细化网格，既然是膜，就要有膜的厚度；
赞一下 回复此楼
CFD中国http://cfd-china.com
3楼2015-10-06 13:15:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

imzhy
顶

发自小木虫Android客户端
4楼2015-10-06 13:39:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhouwensmile

铁杆木虫 (著名写手)
引用回帖:
3楼: Originally posted by 东岳流体 at 2015-10-06 13:15:14
你好，

1. 检查你的网格尺度；
2. 检查表面张力；
3. 从1图来看，需要细化网格，既然是膜，就要有膜的厚度；


谢谢你的回复
油，我是patch上去的

1. 油水界面随着时间的延长原来越不清晰比如模拟5分钟
界面的清晰度可以通过细化网格来调整吗？要细化到什么程度呢?

2. 表面张力设置，是否只用设置一个值就行了？

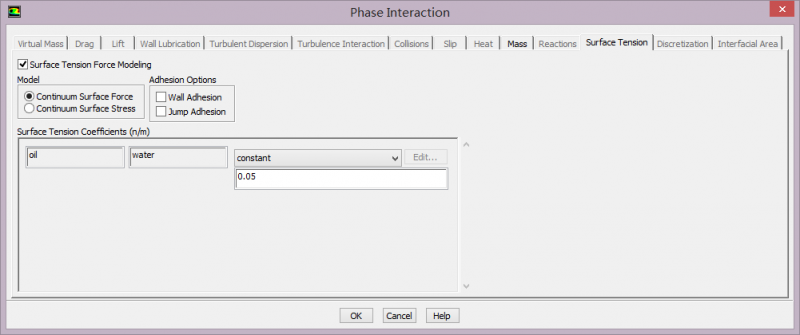

求助油水界面的确定，vof模型-2

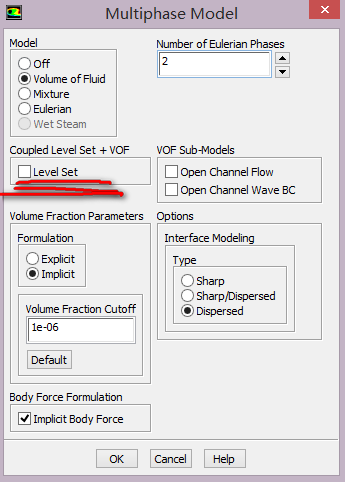

3. 我看到了fluent中有设置level set
求助油水界面的确定，vof模型-3
是不是可以是界面捕捉更加清晰，但是只能用于两相流动，有没有类似于“level set”的三相解法呢？
赞一下 回复此楼
思考之后努力
5楼2015-10-06 13:42:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

东岳流体

新虫 (小有名气)
引用回帖:
5楼: Originally posted by zhouwensmile at 2015-10-06 13:42:12
谢谢你的回复
油，我是patch上去的

1. 油水界面随着时间的延长原来越不清晰比如模拟5分钟
界面的清晰度可以通过细化网格来调整吗？要细化到什么程度呢?

2. 表面张力设置，是否只用设置一个值就行了？


...

你好，

我觉得你需要把你的网格以及网格尺寸贴出来。
在不存在表面张力的时候，以及网格尺度不统一的时候，会出现这种情况。从你的模拟结果来看速度应该没问题。但是相场的结果类似双欧拉模型。不知道你的油膜有多厚。正常来讲,不管vof还是levelset，界面都应该是尖锐的
你这个是2相问题为何要3相？
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

zhouwensmile
CFD中国http://cfd-china.com
6楼2015-10-07 14:39:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhouwensmile

铁杆木虫 (著名写手)
送红花一朵
引用回帖:
6楼: Originally posted by 东岳流体 at 2015-10-07 14:39:05
你好，

我觉得你需要把你的网格以及网格尺寸贴出来。
在不存在表面张力的时候，以及网格尺度不统一的时候，会出现这种情况。从你的模拟结果来看速度应该没问题。但是相场的结果类似双欧拉模型。不知道你的油膜 ...

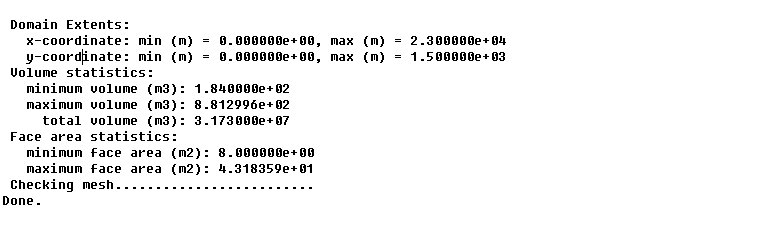

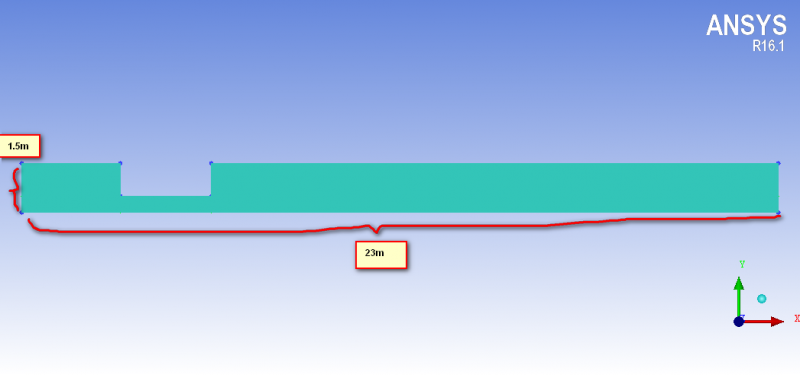

网格尺寸信息（mesh文件也已经上传）：
求助油水界面的确定，vof模型-4

求助油水界面的确定，vof模型-5

两相详细说明：
求助油水界面的确定，vof模型-6

为什么要三相呢：
求助油水界面的确定，vof模型-7
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : RightBoom.msh
    • 2015-10-07 16:22:02, 3.53 M
思考之后努力
7楼2015-10-07 16:22:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhouwensmile

铁杆木虫 (著名写手)
引用回帖:
6楼: Originally posted by 东岳流体 at 2015-10-07 14:39:05
你好，

我觉得你需要把你的网格以及网格尺寸贴出来。
在不存在表面张力的时候，以及网格尺度不统一的时候，会出现这种情况。从你的模拟结果来看速度应该没问题。但是相场的结果类似双欧拉模型。不知道你的油膜 ...

在图片的文字变得不清晰，我再写一下


两相详细说明：

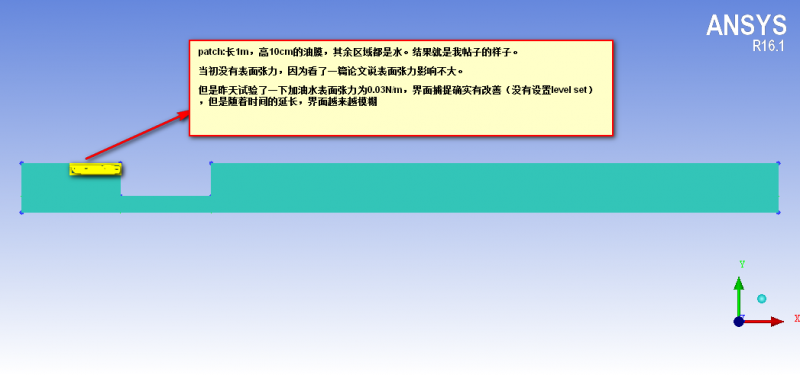

patch:长1m，高10cm的油膜，其余区域都是水。结果是最开始的帖子图片

当初没有表面张力，因为一篇论文说影响不大。

但是昨天试验了一下油水表面张力为0.03N/m,界面捕捉确实有改善（没有添加level set方法），但是随着时间的延长，界面越来越模糊。

求助油水界面的确定，vof模型-8
赞一下 回复此楼
思考之后努力
8楼2015-10-07 16:27:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhouwensmile

铁杆木虫 (著名写手)
引用回帖:
6楼: Originally posted by 东岳流体 at 2015-10-07 14:39:05
你好，

我觉得你需要把你的网格以及网格尺寸贴出来。
在不存在表面张力的时候，以及网格尺度不统一的时候，会出现这种情况。从你的模拟结果来看速度应该没问题。但是相场的结果类似双欧拉模型。不知道你的油膜 ...

三相问题：

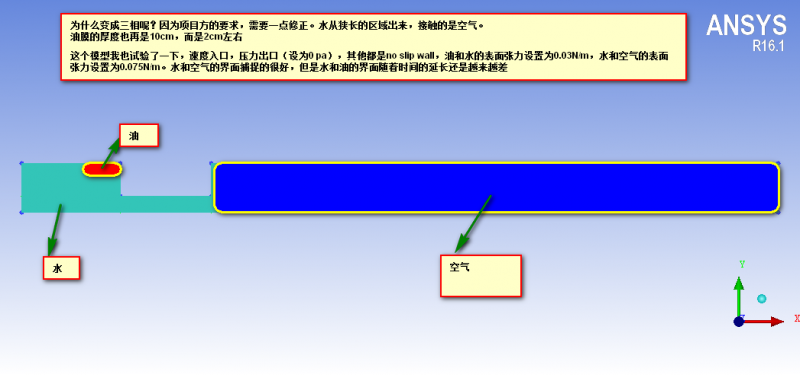

为什么变成三相呢？因为项目方的要求，需要一点修正。水从狭长的区域出来，接触的是空气。
