[求助]
gambit构建真实河流模型中，形成虚面报错
|
|

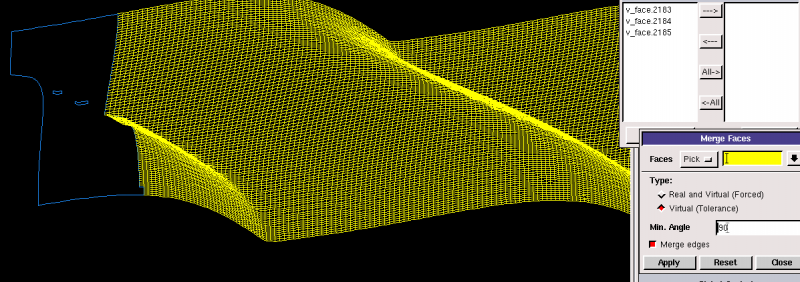

最近想用Fluent模拟下一段矩形地形上流场，地形数据已知1w个左右，先用gambit建模 主要过程：1.输入点 2.相邻两点连线 3.每4条边组成一个面 4.将所有面连接形成整个虚面 5.画体 图1为3-4过程中一个截图 ![\"gambit构建真实河流模型中，形成虚面报错\"](\"https://muchongimg.xmcimg.com/data/bcs/2015/0929/bw239h3607663_1443458717_385.png#opennewwindow\") 现在的问题是当使用merge Faces 命令时，会在部分区域，出现由于两个小面之间夹角太小，无法合并的问题 如图2 [swf]  [/swf]新人第一次在小木虫上发帖求助，有木有大神知道解决方案或者类似这种建模问题的处理方法？ ps.在merge Faces选项中，用了最小的90度 min angle 也还有零星几个小面没法合并 ps2.明天准备试试三点画面，再将三角平面合并的方法 ps3.不知道多少悬赏才合适，先50吧，可以增加哦~ |
