[求助] ANSYS自由网格划分命令求助

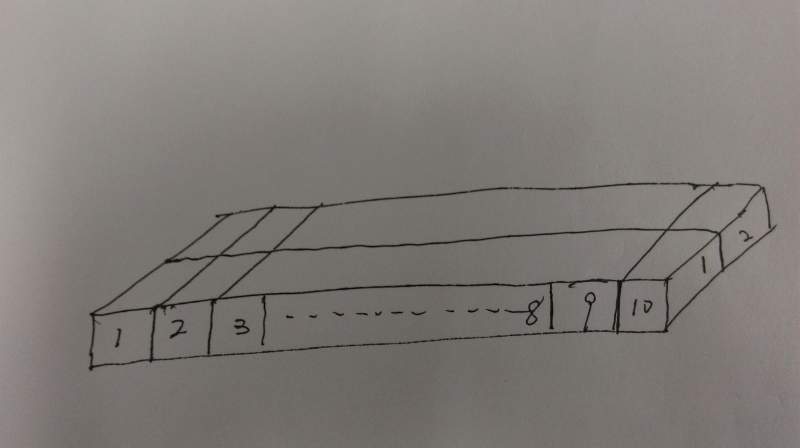

对已建立的实体模型进行网格划分,现在想用AEISIZE或者其他命令,将其划分为下图的网格形式,请问怎么编写相关划分命令?
http://muchongimg.xmcimg.com/data/b ... _1443080170_622.jpg
原命令流如下:
!*****Multiphysics**********
/BATCH
FINISH
/CLEAR,START
/CONFIG,NRES,80000     !扩大数据存储量
!(1)建立工作文件名和工作标题
/COM,Thermal          !定义热分析
/FILNAME,TEMP_FIELD   !定义分析文件名
!(2)定义单元类型
/PREP7
ET,1,SOLID70
!(3)定义材料性能参数
MPTEMP,1,-20,-15,-10,-5,0.000001
MPTEMP,,5,10,15,20,25
MPTEMP,,30,35,40,45              ! 温度
MPDATA,KXX,1,1,45,45,45,45,45
MPDATA,KXX,1,,45,45,45,45,45
MPDATA,KXX,1,,45,45,45,45       !传导系数
MPDATA,KYY,1,1,45,45,45,45,45
MPDATA,KYY,1,,45,45,45,45,45
MPDATA,KYY,1,,45,45,45,45       !传导系数
MPDATA,KZZ,1,1,45,45,45,45,45
MPDATA,KZZ,1,,45,45,45,45,45
MPDATA,KZZ,1,,45,45,45,45       !传导系数
MPDATA,DENS,1,1,7850,7850,7850,7850,7850
MPDATA,DENS,1,,7850,7850,7850,7850,7850
MPDATA,DENS,1,,7850,7850,7850,7850            !密度
MPDATA,C,1,1,465,465,465,465,465
MPDATA,C,1,,465,465,465,465,465
MPDATA,C,1,,465,465,465,465          !比热
!(4)创建有限元模型
BLOCK,0,6,0,0.1,0,0.24        !定义实体尺寸
!(5)单元划分
ALLSEL,ALL
ESIZE,0.12,0
MSHKEY,1     !设置单元划分类型
VMESH,ALL     !划分单元
SAVE
FINISH

ANSYS自由网格划分命令求助
回复此楼
人最怕:深交后的陌生,认真后的痛苦,信任后的利用。
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

智慧哥

银虫 (小有名气)

得意时莫忘形,失意时莫灰心
2楼2015-09-25 19:27:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhulibin

新虫 (正式写手)

有朋自远方来
3楼2015-09-26 10:10:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lmy8958

银虫 (小有名气)

这里专业问题并没有什么人
4楼2015-09-29 15:39:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

vincent_mu

木虫 (正式写手)

引用回帖:
4楼: Originally posted by lmy8958 at 2015-09-29 15:39:40
这里专业问题并没有什么人

O_O

发自小木虫Android客户端
5楼2015-09-30 16:40:53
