[求助] 关于超级电容器的问题 已有7人参与

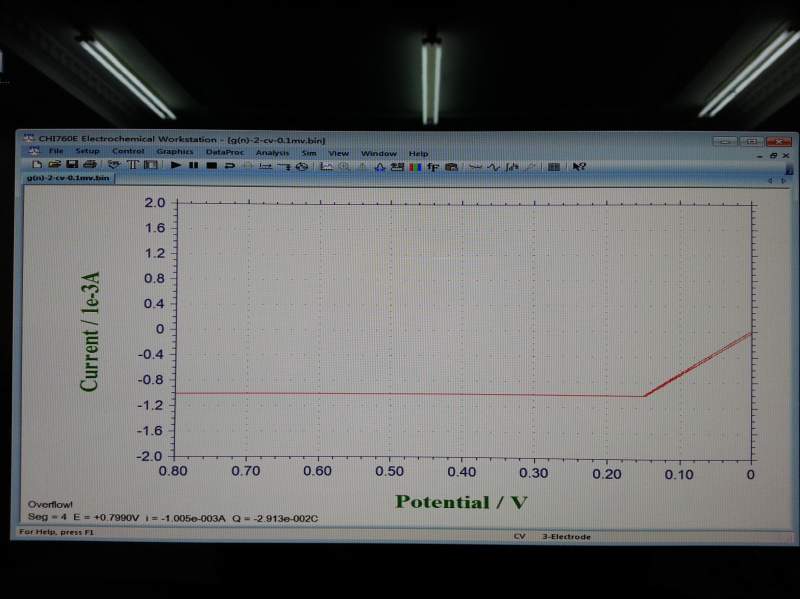

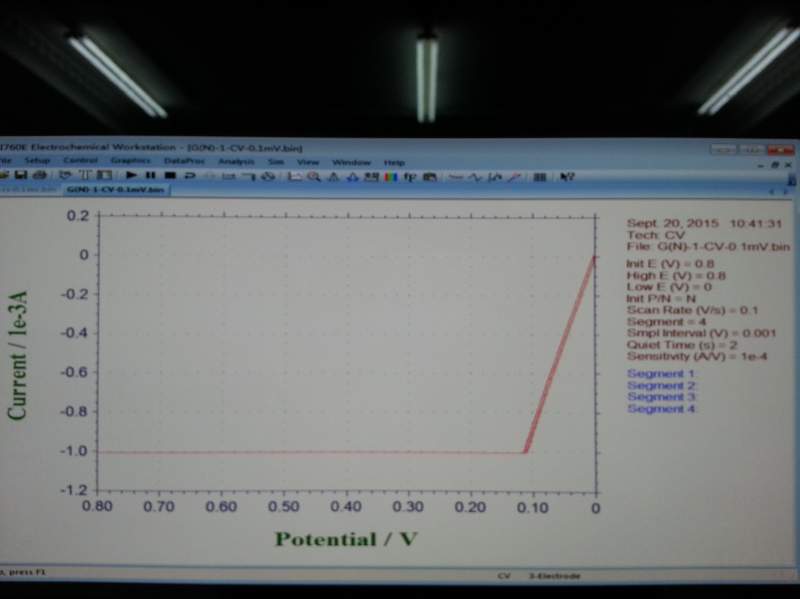

泡沫镍上生长石墨烯，腐蚀压平并涂覆固态电解质制成超级电容器，测CV曲线时却一直出现下面的图形，请问是什么原因，该如何解决？谢谢!

关于超级电容器的问题


关于超级电容器的问题-1
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-09-22 09:07:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

396533450

金虫 (正式写手)

猫咪宝贝

【答案】应助回帖

感谢参与，应助指数 +1
你组装成超级电容了吗？纽扣的？
赞一下(1人) 回复此楼
2楼2015-09-22 09:29:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gaojack1991

至尊木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
修改灵敏度就可以了，如果还是这样就是电压窗口的问题。
赞一下(1人) 回复此楼
坚持，奇迹就在你的身边
15楼2015-09-24 11:49:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gaojack1991

至尊木虫 (著名写手)
引用回帖:
16楼: Originally posted by 躲猫猫1019 at 2015-09-24 11:51:15
谢谢，我试一下...

我之前也遇到过这样的问题，一改灵敏度之后就没了。
赞一下(1人) 回复此楼
坚持，奇迹就在你的身边
17楼2015-09-24 15:01:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

躲猫猫1019

新虫 (正式写手)
引用回帖:
2楼: Originally posted by 396533450 at 2015-09-22 09:29:26
你组装成超级电容了吗？纽扣的？

只是用两片一样的石墨烯做电极，中间涂覆电解质，做成对称的超级电容。
赞一下 回复此楼
3楼2015-09-22 12:00:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

屌丝逆袭之路

新虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
躲猫猫1019: 金币+2, ★有帮助 2015-09-24 11:49:17
你这个可能是属于灵敏度设置高了 把灵敏度调低一点
赞一下 回复此楼
4楼2015-09-22 13:04:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jia627

新虫 (小有名气)

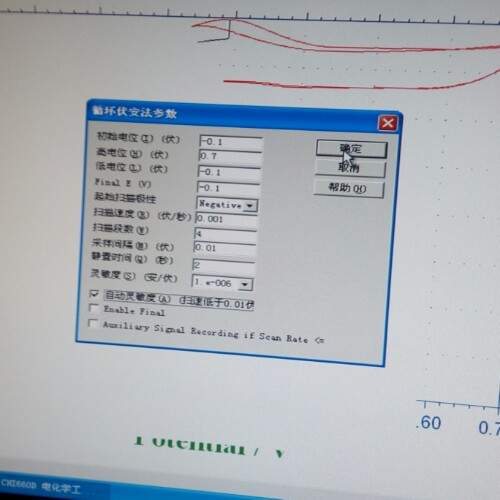

试一下，下面小于的选项打钩。
关于超级电容器的问题-2



发自小木虫Android客户端
赞一下 回复此楼
5楼2015-09-22 13:26:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

躲猫猫1019

新虫 (正式写手)
引用回帖:
5楼: Originally posted by jia627 at 2015-09-22 13:26:28
试一下，下面小于的选项打钩。

你以前遇到过这种情况没？
赞一下 回复此楼
6楼2015-09-22 17:17:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

乖的隆冬

木虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
都显示溢流了，是电流范围小了，把灵敏度调大就可以了。
赞一下 回复此楼
7楼2015-09-23 00:00:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

认真读书_

银虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
灵敏度选到第一个最大的那个就可以了
赞一下 回复此楼
8楼2015-09-23 08:49:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pengtao1203

至尊木虫 (知名作家)

Walker

优秀版主

【答案】应助回帖

感谢参与，应助指数 +1
引用回帖:
5楼: Originally posted by jia627 at 2015-09-22 13:26:28
试一下，下面小于的选项打钩。

哥们，你的灵敏度设置偏高，可以设为0.01试试，祝实验顺利！
赞一下 回复此楼
9楼2015-09-23 09:29:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

躲猫猫1019

新虫 (正式写手)
我调了，但是变成了一条倾斜的直线，图形应该是矩形才对

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
10楼2015-09-23 10:44:04
