[求助] jad中xrd图像TiN标准峰不是对称的，这是为什么呢？求解，感谢 已有1人参与

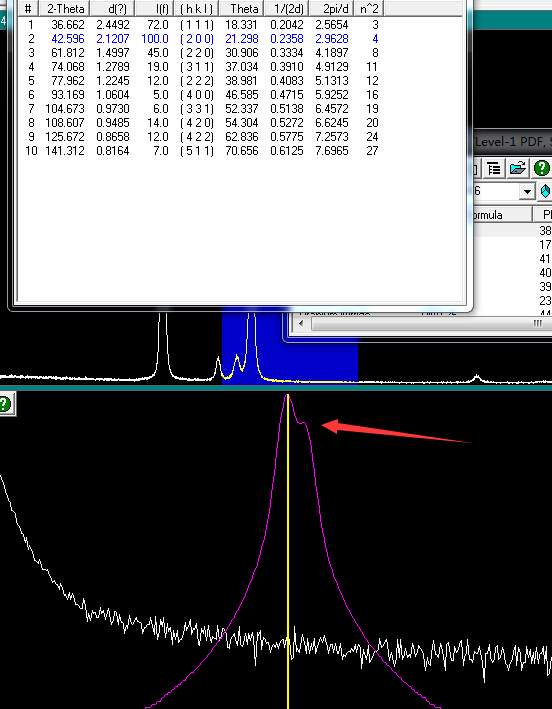

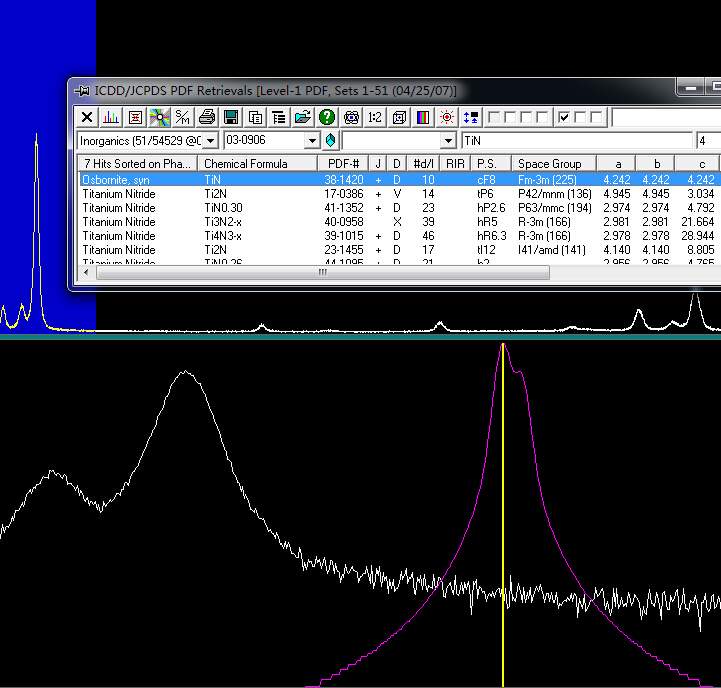

1.如图1和2为TiN的标准峰（200）面和（ 220）面，为什么如图所示标准峰的衍射峰两端不是对称的？是仪器本身的原因还是pdf卡片的问题？

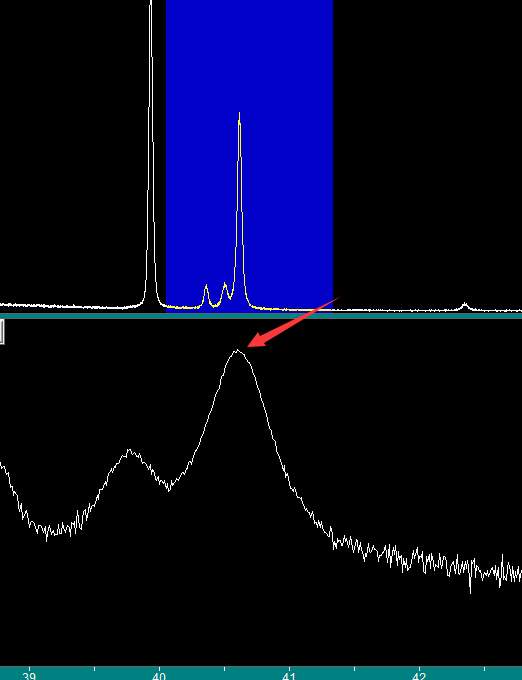

2.如图3为基底的峰，可以看到是对称的峰，对称的峰才是单个峰不是吗，不对称说明可能存在肩峰或者两者叠加形成的，为什么标准峰反而不是对称的呢？

想弄清楚以上两个问题，是因为我的膜出现的不对称的衍射峰，我想弄明白到底是以下哪种可能
a）到底是膜本身就是这样的峰，并没有新的相，并不是某种物质的肩峰，仪器测试自然会产生这样的不对称
b)不是测试的原因，是产生了肩峰（如果是肩峰，标准峰的不对称如何解释呢）

jad中xrd图像TiN标准峰不是对称的，这是为什么呢？求解，感谢


jad中xrd图像TiN标准峰不是对称的，这是为什么呢？求解，感谢-1


jad中xrd图像TiN标准峰不是对称的，这是为什么呢？求解，感谢-2
回复此楼

» 猜你喜欢
1楼 2015-09-21 21:15:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xhtangxh

木虫 (著名写手)

有木有虫
图中的峰强度是线性坐标还是对数或平方根坐标？如果是后者，右侧峰可能是Ka2衍射峰。
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

xsz2013
2楼2015-09-22 10:19:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xsz2013

铜虫 (小有名气)
引用回帖:
2楼: Originally posted by xhtangxh at 2015-09-22 10:19:09
图中的峰强度是线性坐标还是对数或平方根坐标？如果是后者，右侧峰可能是Ka2衍射峰。

是通过xrd测试出来的，不是很清楚你说的线性坐标还是对数坐标。 截图中黄色线和红色线是pdf卡片过程有的，不清楚红色线指的什么，您知道吗？
另外Ka2衍射峰是一直都出现吗，为什么有的峰看不到Ka2衍射峰，有的却出现了，怎么知道出现的Ka2衍射峰是肩峰还是Ka2衍射峰呢？
赞一下 回复此楼
3楼2015-09-22 14:59:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xsz2013

铜虫 (小有名气)
送红花一朵
引用回帖:
2楼: Originally posted by xhtangxh at 2015-09-22 10:19:09
图中的峰强度是线性坐标还是对数或平方根坐标？如果是后者，右侧峰可能是Ka2衍射峰。

谢谢
回复此楼
4楼2015-09-22 14:59:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sxp55218

至尊木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
（200）面和（ 220）面衍射峰不是对称的即不是仪器本身的原因也不是pdf卡片的问题。可能是你的样品造成的，如由立方结构变为四方结构，看看其它晶面（如400，420）衍射峰是不是也是这样。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

xsz2013
5楼2015-09-23 08:06:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

asked6188
顶一下 祝福
6楼2015-09-23 08:36:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xsz2013

铜虫 (小有名气)
送红花一朵
引用回帖:
5楼: Originally posted by sxp55218 at 2015-09-23 08:06:20
（200）面和（ 220）面衍射峰不是对称的即不是仪器本身的原因也不是pdf卡片的问题。可能是你的样品造成的，如由立方结构变为四方结构，看看其它晶面（如400，420）衍射峰是不是也是这样。

谢谢！
你是说从立方结构转变为四方结构，会出现不对称的衍射峰是吗？结构转变是是指形成新的相了吗？
XRD只测了10到80°范围的峰，无法看到400和420面
赞一下 回复此楼
7楼2015-09-23 15:09:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sxp55218

至尊木虫 (著名写手)
引用回帖:
7楼: Originally posted by xsz2013 at 2015-09-23 15:09:05
谢谢！
你是说从立方结构转变为四方结构，会出现不对称的衍射峰是吗？结构转变是是指形成新的相了吗？
XRD只测了10到80°范围的峰，无法看到400和420面...

如果是立方结构转变为四方结构，当然是相变了。如果是立方结构转变为四方结构，原来立方相的（200）峰变成四方相的（002）和（200）两个峰了，（220）变为（202）和（220）。你可以根据你测的衍射峰（所谓不对称的衍射峰）计算一下看看是不是（002）和（200）或（220）和（202）峰。
赞一下 回复此楼
8楼2015-09-24 08:35:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sxp55218

至尊木虫 (著名写手)
引用回帖:
7楼: Originally posted by xsz2013 at 2015-09-23 15:09:05
谢谢！
你是说从立方结构转变为四方结构，会出现不对称的衍射峰是吗？结构转变是是指形成新的相了吗？
XRD只测了10到80°范围的峰，无法看到400和420面...

如果是立方结构转变为四方结构，当然是相变了。如果是立方结构转变为四方结构，原来立方相的（200）峰变成四方相的（002）和（200）两个峰了，（220）变为（202）和（220）。你可以根据你测的衍射峰（所谓不对称的衍射峰）计算一下看看是不是（002）和（200）或（220）和（202）峰。
赞一下 回复此楼
9楼2015-09-24 08:35:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sxp55218

至尊木虫 (著名写手)

【答案】应助回帖

引用回帖:
7楼: Originally posted by xsz2013 at 2015-09-23 15:09:05
谢谢！
你是说从立方结构转变为四方结构，会出现不对称的衍射峰是吗？结构转变是是指形成新的相了吗？
XRD只测了10到80°范围的峰，无法看到400和420面...

如果是立方结构转变为四方结构，当然是相变了。如果是立方结构转变为四方结构，原来立方相的（200）峰变成四方相的（002）和（200）两个峰了，（220）变为（202）和（220）。你可以根据你测的衍射峰（所谓不对称的衍射峰）计算一下看看是不是（002）和（200）或（220）和（202）峰。
赞一下 回复此楼
10楼2015-09-24 08:36:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
