vrhef

金虫 (初入文坛)
引用回帖:
60楼: Originally posted by autom123 at 2015-09-21 12:03:52
先画底边80长的线，然后用偏移命令向上偏30，得到第一条辅助线，再使用直线命令画夹角为a的直线，与第一条线相交，得到上顶点，连接上顶与直线1右端得到第三条线。完成外部大三角形。再用偏移命令分别对上面两条线进 ...

我觉得题目的意思应该是夹角是未知的，通过CAD作图画出这个图形，最后通过角度标注求夹角，不然只是单纯的作图肯定没难度

发自小木虫Android客户端
赞一下 回复此楼
MakeMyMark
81楼2015-10-03 12:13:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

vrhef

金虫 (初入文坛)
引用回帖:
58楼: Originally posted by change0618 at 2015-09-21 11:37:54

是圆上的任意点到直线两端点的距离的比都是5:2吗？为什么啊？

发自小木虫Android客户端
赞一下 回复此楼
MakeMyMark
82楼2015-10-03 12:23:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

change0618

铁杆木虫 (著名写手)

方丈大师
引用回帖:
82楼: Originally posted by vrhef at 2015-10-03 12:23:36
是圆上的任意点到直线两端点的距离的比都是5:2吗？为什么啊？
...

高等数学微分方程中的内容，你可以自己解一下。

发自小木虫Android客户端
赞一下 回复此楼
83楼2015-10-03 12:32:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

vrhef

金虫 (初入文坛)
引用回帖:
83楼: Originally posted by change0618 at 2015-10-03 12:32:34
高等数学微分方程中的内容，你可以自己解一下。
...

额  好吧，不学无术，都忘没了

发自小木虫Android客户端
赞一下 回复此楼
MakeMyMark
84楼2015-10-03 13:05:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dreamfly69

金虫 (小有名气)
引用回帖:
46楼: Originally posted by 文章5828 at 2015-09-20 01:24:15
有些人根本就没有看清楚楼主的题目，就光在那说这容易，那容易。
如果只用CAD作图的话，直接做肯定出不来，要先计算。

这个是可以用CAD做出来的，这是一道竞赛题。

发自小木虫Android客户端
赞一下 回复此楼
85楼2015-10-03 13:28:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qian_xiao

金虫 (小有名气)

【答案】应助回帖

proe比较好画些，因为它是基于参数化设计的，因此很好解决这样的问题！
赞一下 回复此楼
86楼2015-10-03 20:55:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

roblues

金虫 (小有名气)
引用回帖:
70楼: Originally posted by change0618 at 2015-09-22 06:41:31
已经说了呀，与直线段两端点距离是5:2的辅助圆。80的5/7和80的5/3。
...

哪再请假这个5/7和
5/3又是怎么来的？

发自小木虫Android客户端
赞一下 回复此楼
87楼2015-10-09 02:57:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

北野书生

铁杆木虫 (著名写手)

【答案】应助回帖

引用回帖:
46楼: Originally posted by 文章5828 at 2015-09-20 10:24:15
有些人根本就没有看清楚楼主的题目，就光在那说这容易，那容易。
如果只用CAD作图的话，直接做肯定出不来，要先计算。

不用吧，用两个圆辅助作图就好了。

发自小木虫Android客户端
赞一下 回复此楼
88楼2015-10-09 07:21:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

autom123

木虫 (正式写手)
不好意思,前面理解有错误,所以给你说的方法是不对的,前后倒置了,这个应该是求角度,但是从图上给出的条件,实在想不出有什么办法,感觉象少条件.象两条横的线是否平行等,如果不用尺寸驱动,直接画的话,目前没有想出解决的办法
赞一下 回复此楼
无色的茶
89楼2015-10-09 09:57:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

autom123

木虫 (正式写手)

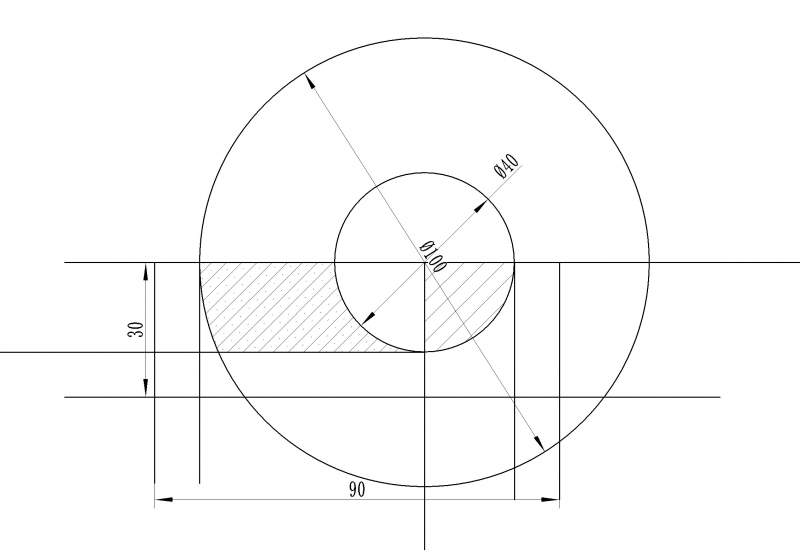

先画下面的一直长80的线,然后平移30后,得到辅助线,在辅助线上选一点以半径20及50画两个圆,根据要求,可以得到可能的选值空间分别在阴影中,由于20+50<80,要求没有角度的限制,所以下面一条线的取值区间为90,如标注,即有两圆圆心的取点位置为(0,-10),这里所有的角都应该满足你图上的要求.所以感觉你最终的结果选任何一个都可能是对的
用CAD怎样画
赞一下 回复此楼
无色的茶
90楼2015-10-09 10:10:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
