小木虫论坛-学术科研互动平台 » 计算模拟区 » 计算模拟 » 其他 » 用CAD怎样画
916/10返回列表首页上一页456789下一页末页
查看: 5968  |  回复: 90
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

zhangyuab

新虫 (小有名气)
引用回帖:
3楼: Originally posted by J2000 at 2015-09-15 12:16:50
只是要这种图的话没必要用CAD，几何画板就能轻松搞定！

说的轻松，最好动手试下

发自小木虫Android客户端
赞一下(1人) 回复此楼
51楼2015-09-20 13:01:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kingjinjing

专家顾问 (著名写手)
就算不用尺寸驱动。。也应该是可以画出来的。。。基础题

发自小木虫IOS客户端
赞一下 回复此楼
52楼2015-09-20 13:01:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

vrhef

金虫 (初入文坛)
看了一下，我觉得这个不简单吧，说基础题的应该没明白楼主的意思，这个角度手动求解可以解出，CAD作图求应该不容易，求大神给个合理的过程。。

发自小木虫Android客户端
赞一下 回复此楼
MakeMyMark
53楼2015-09-20 13:10:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

J2000

木虫 (正式写手)
引用回帖:
51楼: Originally posted by zhangyuab at 2015-09-20 13:01:10
说的轻松，最好动手试下
...

好，晚上给图

发自小木虫Android客户端
回复此楼
目标加决心等于成功
54楼2015-09-20 13:52:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

change0618

铁杆木虫 (著名写手)

方丈大师

【答案】应助回帖

1.画水平直线段1,长80
2.直线段向上复制平移30
3.以直线段1左端为零点，在直线段及其延长线上标注（400/7,0），（400/3,0）两点
4.以此两点为直径画圆，与平移直线段相交一点
5.将此交点分别与直线段1两端点相连
6.角度标注可得A

其实就是找与直线段两端点距离比为5:2的辅助圆。

发自小木虫Android客户端
赞一下(2人) 回复此楼
55楼2015-09-20 14:56:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

黑曼巴的崛起

新虫 (初入文坛)

【答案】应助回帖

要用相似三角形＋正余弦定理求解α角，再才可以轻松作图
赞一下 回复此楼
56楼2015-09-21 10:21:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

J2000

木虫 (正式写手)

【答案】应助回帖

引用回帖:
51楼: Originally posted by zhangyuab at 2015-09-20 13:01:10
说的轻松，最好动手试下
...

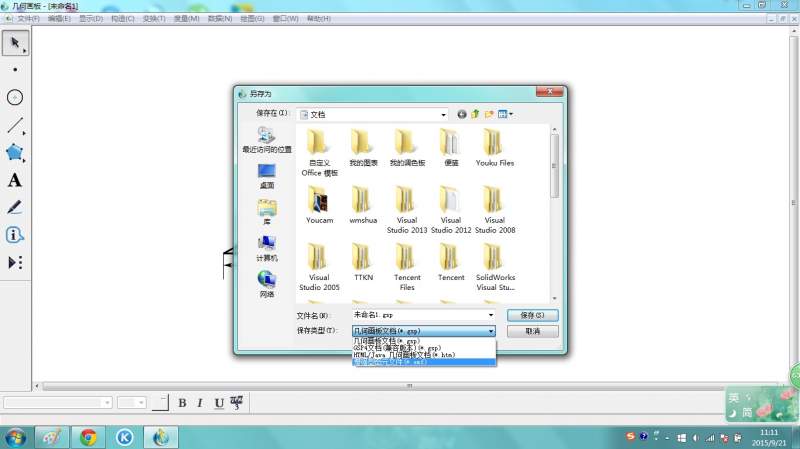

刚试了一下，感觉还行，三分钟左右……将文件另存为.emf格式，用word可以导入，导入后就是矢量图了，方便编辑……

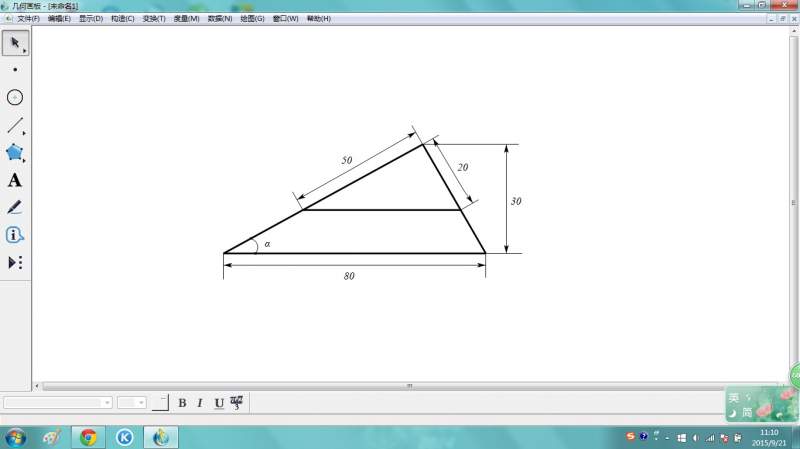

用CAD怎样画


用CAD怎样画-1
赞一下 回复此楼
目标加决心等于成功
57楼2015-09-21 11:17:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

change0618

铁杆木虫 (著名写手)

方丈大师

【答案】应助回帖

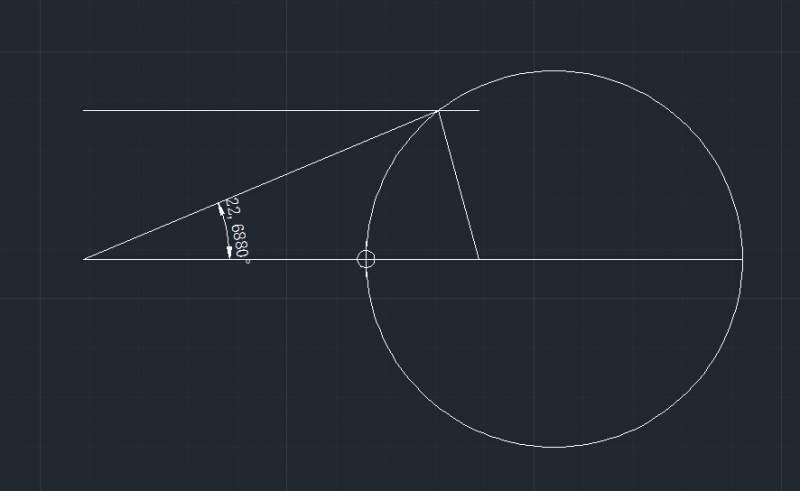

用CAD怎样画-2
赞一下 回复此楼
58楼2015-09-21 11:37:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

雨夜滴答

银虫 (小有名气)
这个应该好画吧，角度标注自动出线~

发自小木虫Android客户端
赞一下 回复此楼
59楼2015-09-21 12:03:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

autom123

木虫 (正式写手)

【答案】应助回帖

先画底边80长的线，然后用偏移命令向上偏30，得到第一条辅助线，再使用直线命令画夹角为a的直线，与第一条线相交，得到上顶点，连接上顶与直线1右端得到第三条线。完成外部大三角形。再用偏移命令分别对上面两条线进行相应的偏移，50,20，得到用于画内部三角形的另两个点，连接一下，最后把辅助线去掉就完成上图
赞一下 回复此楼
无色的茶
60楼2015-09-21 12:03:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
