[求助] 用CAD怎样画 已有24人参与

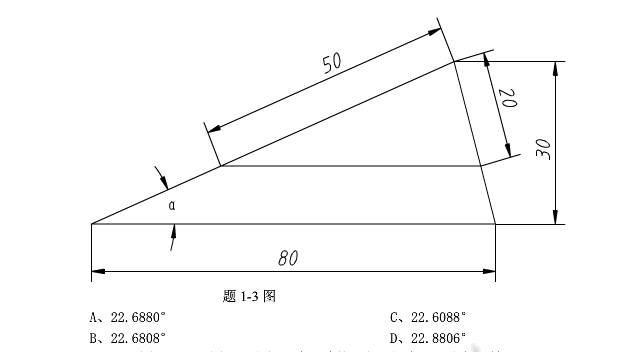

怎样画啊，用CAD?????

用CAD怎样画
回复此楼

» 猜你喜欢
1楼 2015-09-15 09:10:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

胡政

木虫 (正式写手)

五星皇冠

【答案】应助回帖

用cad比较困难，用三维软件可以约束，很easy，然后你再标注尺寸。

发自小木虫IOS客户端
赞一下(3人) 回复此楼
50楼2015-09-20 12:49:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

知者无疆

银虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
用极坐标画，这样就可以把角度画出来了

发自小木虫Android客户端
赞一下(2人) 回复此楼

» 本帖已获得的红花（最新10朵）

NIUNIUgogo
吾生有涯，知也无涯
2楼2015-09-15 11:01:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

文章5828

至尊木虫 (小有名气)

学员
有些人根本就没有看清楚楼主的题目，就光在那说这容易，那容易。
如果只用CAD作图的话，直接做肯定出不来，要先计算。
赞一下(2人) 回复此楼
一起学习、一起发展！！
46楼2015-09-20 10:24:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

change0618

铁杆木虫 (著名写手)

方丈大师

【答案】应助回帖

1.画水平直线段1,长80
2.直线段向上复制平移30
3.以直线段1左端为零点，在直线段及其延长线上标注（400/7,0），（400/3,0）两点
4.以此两点为直径画圆，与平移直线段相交一点
5.将此交点分别与直线段1两端点相连
6.角度标注可得A

其实就是找与直线段两端点距离比为5:2的辅助圆。

发自小木虫Android客户端
赞一下(2人) 回复此楼
55楼2015-09-20 14:56:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

J2000

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
只是要这种图的话没必要用CAD，几何画板就能轻松搞定！

发自小木虫Android客户端
赞一下(1人) 回复此楼
目标加决心等于成功
3楼2015-09-15 12:16:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

刘风云

禁虫 (小有名气)
本帖内容被屏蔽
12楼2015-09-16 06:08:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chbwxh

铁杆木虫 (小有名气)
既然大家都说用CAD画出来简单，请给个操作说明吧。期待中。

发自小木虫Android客户端
赞一下(1人) 回复此楼
25楼2015-09-18 18:25:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhangyuab

新虫 (小有名气)
引用回帖:
3楼: Originally posted by J2000 at 2015-09-15 12:16:50
只是要这种图的话没必要用CAD，几何画板就能轻松搞定！

说的轻松，最好动手试下

发自小木虫Android客户端
赞一下(1人) 回复此楼
51楼2015-09-20 13:01:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

2009012032

银虫 (著名写手)
so easy

发自小木虫Android客户端
回复此楼
4楼2015-09-15 12:27:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Shredder-X

金虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
10版本以上的用尺寸驱动

发自小木虫Android客户端
赞一下 回复此楼
5楼2015-09-15 18:57:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

change0618

铁杆木虫 (著名写手)
选A

发自小木虫Android客户端
6楼2015-09-15 23:19:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

250286556

铜虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
这是一个四元一次方程，想想相似三角形性质比较容易解出来的。

[ 发自小木虫客户端 ]
赞一下 回复此楼
7楼2015-09-15 23:34:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fain0731

金虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
任何三维软件的草图模式都很好画，尤其solidworks

发自小木虫Android客户端
赞一下 回复此楼
8楼2015-09-16 00:49:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sparkle27

禁虫 (正式写手)
感谢参与，应助指数 +1
本帖内容被屏蔽
9楼2015-09-16 01:01:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小菜菜虫

银虫 (小有名气)
这个都上知乎～

发自小木虫IOS客户端
回复此楼
沧海
10楼2015-09-16 01:15:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
