[交流] 关于HRTEM的问题

请教一下高分辨观测到的点阵为正六边形（中间有一个点），问一下这个晶体一定是属于六方晶系还是也有可能是其他的，谢谢
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
木虫变蝴蝶，小鸭变天鹅！
1楼 2015-09-11 10:37:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

stl409
2楼2015-09-11 10:51:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

六两废铜

至尊木虫 (正式写手)
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
二月天: 金币+10 2015-09-11 15:55:44

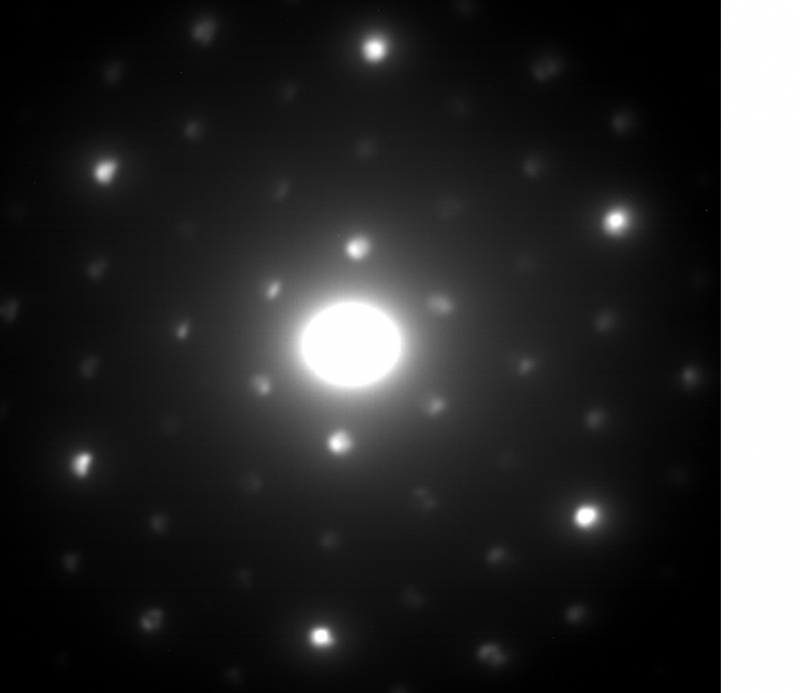

你是不是想说衍射花样是正六边形，如图所示，如果是的话，立方晶系也存在类似的花样，所以你好要对衍射斑点进行计算以确定晶面组！
关于HRTEM的问题
赞一下 回复此楼
3楼2015-09-11 12:14:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名
本帖仅楼主可见
4楼2015-09-11 13:10:35
已阅   申请IN-EPI   回复此楼   编辑   查看我的主页

二月天

金虫 (著名写手)
引用回帖:
3楼: Originally posted by 六两废铜 at 2015-09-11 12:14:53
你是不是想说衍射花样是正六边形，如图所示，如果是的话，立方晶系也存在类似的花样，所以你好要对衍射斑点进行计算以确定晶面组！

...

就如图所示的HRTEM
关于HRTEM的问题-1
赞一下 回复此楼
木虫变蝴蝶，小鸭变天鹅！
5楼2015-09-11 15:55:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

六两废铜

至尊木虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
5楼: Originally posted by 二月天 at 2015-09-11 15:55:27
就如图所示的HRTEM

...

根据你所得高分辨图像的标尺，计算出图中各类平行线的间距，然后与你所测试样成分PDF卡对照，寻找到对应的各个晶面族，就能判断是什么晶系了，而不可能直接通过高分辨图像去判定；我给你展示的是透射电镜的衍射花样像，比高分辨更直观一些，但也要根据标尺去分析晶面族才能最终确定晶系；但有特殊情况例外，比如测试的样品为单一晶相，而且它存在的晶系只可能为立方晶系与单斜晶系两种，这样的话出来正六边形衍射花样就基本是立方晶系（立方晶系衍射斑点也有呈现矩形的），出来矩形或平行四边形就是单斜（这样说也不一定完全准确，毕竟还看衍射斑点的夹角），所以基本都要去选择计算后标定，然后最终确定晶系!
赞一下 回复此楼
6楼2015-09-11 16:20:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

二月天

金虫 (著名写手)
引用回帖:
6楼: Originally posted by 六两废铜 at 2015-09-11 16:20:37
根据你所得高分辨图像的标尺，计算出图中各类平行线的间距，然后与你所测试样成分PDF卡对照，寻找到对应的各个晶面族，就能判断是什么晶系了，而不可能直接通过高分辨图像去判定；我给你展示的是透射电镜的衍射花样 ...

谢谢
回复此楼
木虫变蝴蝶，小鸭变天鹅！
7楼2015-09-13 10:00:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mlanqiang
8楼2015-09-13 10:50:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
