[求助] 用ChemBioDraw怎么画这样的图 已有4人参与

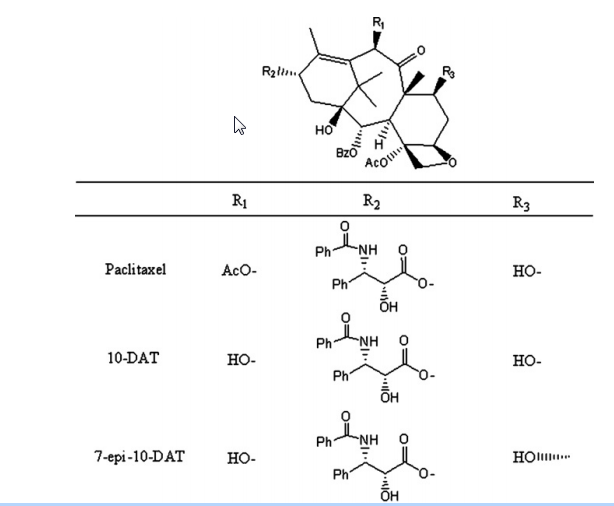

文章中的这幅图是怎么画出来的？用ChemBioDraw画结构，可是那两条横线和左边的名称是怎么画上去的呢？

用ChemBioDraw怎么画这样的图
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-09-08 09:54:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

zheng0123

银虫 (小有名气)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
fang2010: 金币+2 2015-09-08 10:34:35
你不会用没有箭头的箭头吗，文字是a记得换字体

发自小木虫Android客户端
赞一下(1人) 回复此楼
好好学习，天天睡觉
2楼2015-09-08 10:07:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fang2010

铜虫 (正式写手)
引用回帖:
6楼: Originally posted by zheng0123 at 2015-09-08 10:51:31
你把字母顺序反过来，比如羟基先写O再画氢，错的都是因为写反了，那个环氧没连到两个碳上，所以错了

我刚才的基团都是用文本框输入的，我刚才改为元素输入，有些错误就没有了，但是还有两个地方搞不定，一个是环氧，我用元素输入的，不是H2O，就是OH，就是不能输入O，另一个就是BzO,不知道怎么输入，俗名列表里面没有啊
用ChemBioDraw怎么画这样的图-1
赞一下(1人) 回复此楼
7楼2015-09-08 11:08:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

superyeast

专家顾问 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
引用回帖:
8楼: Originally posted by fang2010 at 2015-09-07 19:10:58
环氧搞定了，就差BzO了，不知道怎么输入，用文本框输入也提示错误，俗名列表里面也没有

...

先画出完整结构，再用Lasso或方框工具选择OBz部分。在结构里选自定义，然后写OBz就行了。

发自小木虫Android客户端
赞一下(1人) 回复此楼
9楼2015-09-08 11:20:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

zheng0123

银虫 (小有名气)

【答案】应助回帖

就是把箭头拉到不能拉为止，把箭头包起来

发自小木虫Android客户端
赞一下 回复此楼
好好学习，天天睡觉
3楼2015-09-08 10:09:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fang2010

铜虫 (正式写手)
引用回帖:
2楼: Originally posted by zheng0123 at 2015-09-08 10:07:31
你不会用没有箭头的箭头吗，文字是a记得换字体

第一次使用Chem，很多地方想不到，画图也不熟练，还请多多指教
赞一下 回复此楼
4楼2015-09-08 10:34:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fang2010

铜虫 (正式写手)
引用回帖:
2楼: Originally posted by zheng0123 at 2015-09-08 10:07:31
你不会用没有箭头的箭头吗，文字是a记得换字体

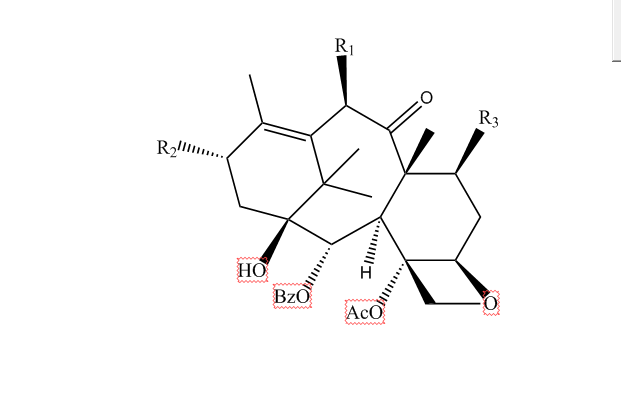

我先画了一个母体，可总是提示有错误，我也不知道哪里出错了，我就是照着原图画的啊，你能不能帮我看一下哪里我哪里画的不对
用ChemBioDraw怎么画这样的图-2


用ChemBioDraw怎么画这样的图-3
赞一下 回复此楼
5楼2015-09-08 10:35:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zheng0123

银虫 (小有名气)

【答案】应助回帖

你把字母顺序反过来，比如羟基先写O再画氢，错的都是因为写反了，那个环氧没连到两个碳上，所以错了

发自小木虫Android客户端
赞一下 回复此楼
好好学习，天天睡觉
6楼2015-09-08 10:51:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fang2010

铜虫 (正式写手)
引用回帖:
6楼: Originally posted by zheng0123 at 2015-09-08 10:51:31
你把字母顺序反过来，比如羟基先写O再画氢，错的都是因为写反了，那个环氧没连到两个碳上，所以错了

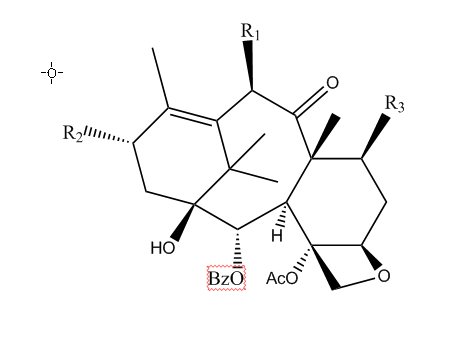

环氧搞定了，就差BzO了，不知道怎么输入，用文本框输入也提示错误，俗名列表里面也没有
用ChemBioDraw怎么画这样的图-4
赞一下 回复此楼
8楼2015-09-08 11:10:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zheng0123

银虫 (小有名气)

【答案】应助回帖

引用回帖:
7楼: Originally posted by fang2010 at 2015-09-08 11:08:52
我刚才的基团都是用文本框输入的，我刚才改为元素输入，有些错误就没有了，但是还有两个地方搞不定，一个是环氧，我用元素输入的，不是H2O，就是OH，就是不能输入O，另一个就是BzO,不知道怎么输入，俗名列表里面没 ...

OBz要这么写的，没事多练习下就好了

发自小木虫Android客户端
赞一下 回复此楼
好好学习，天天睡觉
10楼2015-09-08 12:37:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
