| 查看: 552 | 回复: 0 | ||
ywdrourou木虫 (初入文坛)
|
[求助]
一种石墨材料的维氏压痕内部出现裂纹
|

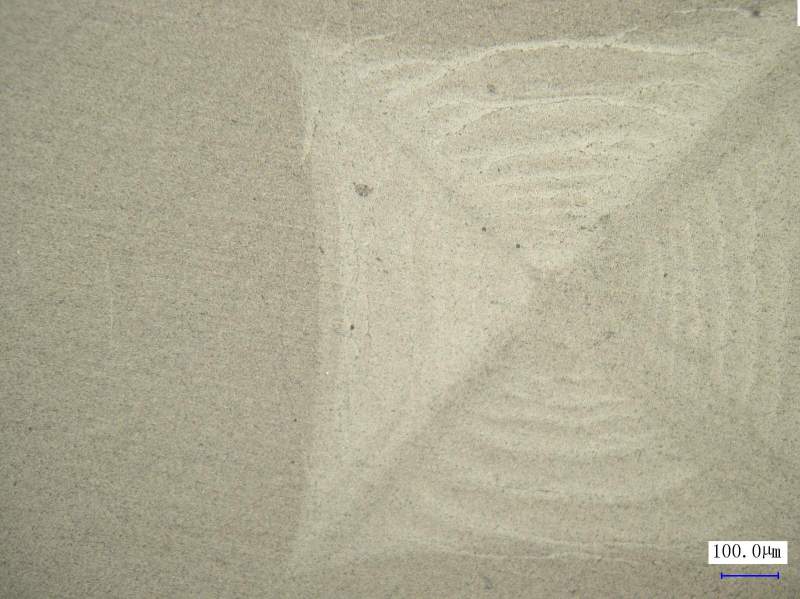

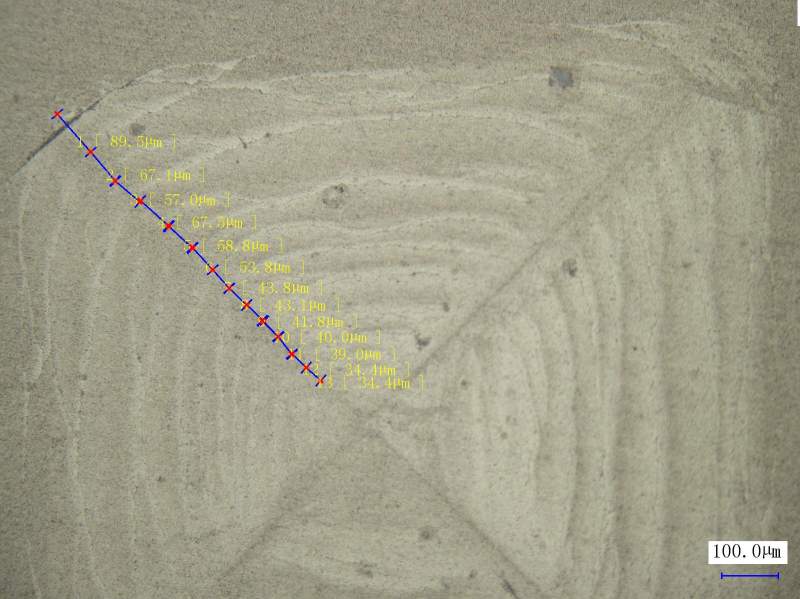

给各向同性热解石墨材料做维氏压痕试验，当载荷达到400N时候，压痕内部开始出现裂纹，不是那种沿着压痕直径扩展的那种（帕氏裂纹）。随着载荷的增大，裂纹增多，但是当实验做到1800N的时候，材料还是完好无损，没有压溃。试验后，测得的硬度HV值大概是55左右。不知道这种裂纹产生的原因是什么？如何解释，用什么方法解释这种现象？ 700N扩展.jpg  1100N及间距.jpg |
回复此楼» 猜你喜欢
在MOF中，有没有羧基参加配位的情况
已经有2人回复
-
招2026年入学上海交通大学博士生，急！！！
已经有1人回复
-
无机化学论文润色/翻译怎么收费?
已经有239人回复
-
理论计算合作
已经有0人回复
-
求高校合作
已经有1人回复
-
27级无机化学申博自荐
已经有2人回复
-
Chemdraw免费软件
已经有0人回复
-
单晶结构解析，各类疑难晶体数据处理和答疑
已经有38人回复
-
这个水相反应有没有催化剂促进发生
已经有4人回复
-
Mn Me3TACN
已经有5人回复
» 本主题相关商家推荐: (我也要在这里推广)
