[交流] 关于ansys长方体网格划分 已有9人参与

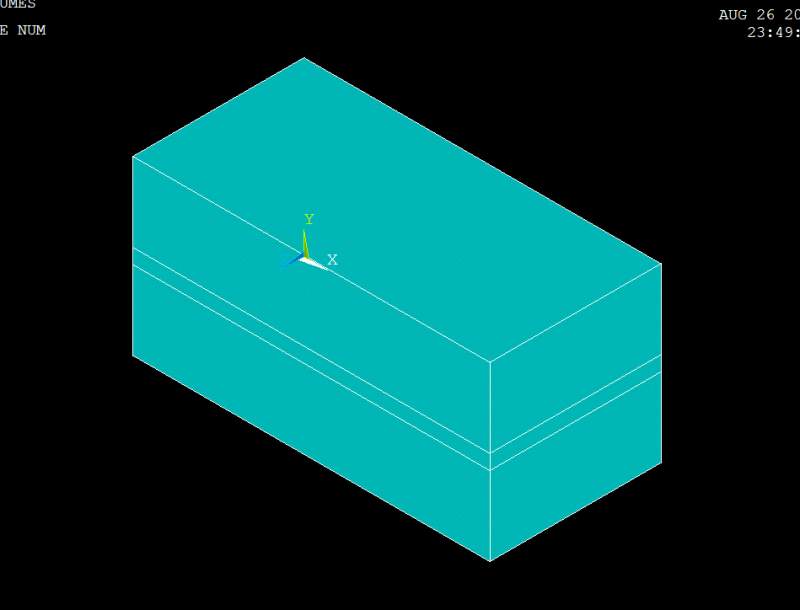

两块长方体,中间有个薄的长方体,用来模拟砖块砂浆,请问若使中间薄的长方体网格划分密一些,如何划分呢?求大神指点

关于ansys长方体网格划分
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

我爱学习icem

铜虫 (正式写手)


小木虫: 金币+0.5, 给个红包,谢谢回帖
你要用什么软件画?icem里可实现单独对各部件画,然后进行合并,你试试

[ 发自手机版 http://muchong.com/3g ]
坚强的活着
2楼2015-08-27 07:41:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huobite

新虫 (初入文坛)

引用回帖:
2楼: Originally posted by 我爱学习icem at 2015-08-27 07:41:27
你要用什么软件画?icem里可实现单独对各部件画,然后进行合并,你试试

我使用ansys呀
3楼2015-08-27 09:04:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)


小木虫: 金币+0.5, 给个红包,谢谢回帖
使用 ANSYS 也可以对三个体积分别划分网格,只是厚度方向的单元长度不同,泥浆部分沿厚度的单元尺寸小于另外两个体积沿厚度的单元尺寸;另外两个方向,三个体积的单元长度可以相同,也可以不同。要看你的具体要求。
4楼2015-08-27 09:28:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kuoiya

新虫 (初入文坛)


小木虫: 金币+0.5, 给个红包,谢谢回帖
你先划分中间的,在size中设置单元尺寸,然后SWEEP,应该可以
5楼2015-08-27 09:39:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

向左走

金虫 (初入文坛)


小木虫: 金币+0.5, 给个红包,谢谢回帖
利用尺寸控制命令esize控制网格划分就好了,划分方式建议采用映射网格划分,别用扫掠。

[ 发自手机版 http://muchong.com/3g ]
6楼2015-08-29 12:44:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

whiskymay

铜虫 (小有名气)


小木虫: 金币+0.5, 给个红包,谢谢回帖
我记得在ANSYS网格划分里,有个 space ratio的参数,根据取值可以有正数和负数,0到1和大于1四种组合。效果是某个线中间密或两头密

[ 发自小木虫客户端 ]
脉刻思维
7楼2015-08-29 13:22:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhouwensmile

铁杆木虫 (著名写手)


小木虫: 金币+0.5, 给个红包,谢谢回帖
调整节点和节点分布率,应该可以解决
思考之后努力
8楼2015-08-29 13:49:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

feifei836

至尊木虫 (著名写手)


小木虫: 金币+0.5, 给个红包,谢谢回帖
这样说能说清楚吗?

发自小木虫Android客户端
9楼2015-08-29 14:03:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

时间煮雨-夏

银虫 (著名写手)


小木虫: 金币+0.5, 给个红包,谢谢回帖
ansys画网能力多弱呀

[ 发自小木虫客户端 ]
10楼2015-08-29 14:14:57
