[求助] 气动两位阀和电磁阀相连的作用是什么啊,求助各位大神!! 已有2人参与

这是我看PID图时候看到的,一直不明白为什么这个东西的作用是很什么,希望各位大神帮帮我,万谢不辞!

气动两位阀和电磁阀相连的作用是什么啊,求助各位大神!!
回复此楼

» 收录本帖的淘帖专辑推荐

仪表阀门资料

» 本帖已获得的红花(最新10朵)

» 猜你喜欢

努力,再努力!
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

NGJ889KWWC;

金虫 (著名写手)

石油化工,天然气工程师

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与,应助指数 +1
P-Anne: 金币+3, ★★★很有帮助 2015-08-24 10:28:00
Lancashire: 金币+2, 谢谢回帖,欢迎常来化工设备版交流~ 2015-08-26 16:20:54
应该是一个电磁阀故障时依然能够有效的进行联锁,双电磁阀带动一个阀体,当其中一个电磁阀故障时,阀门依然能正常工作。这两个电磁阀是备份冗余的,你看气源入口分了2路,分别进了2个电磁阀,上边的电磁阀出口接下面电磁阀的排气口,上面电磁阀的排气口接消音器,下面电磁阀的出口接作动器,典型的备份冗余气路,也就是2oo2,两个电磁阀都掉电,才没有输出。
学习是永恒的主题、交流是一种态度、坚持是一种本能。
2楼2015-08-21 16:49:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

张教主

银虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★
感谢参与,应助指数 +1
P-Anne: 金币+2, 有帮助 2015-08-24 10:28:21
Lancashire: 金币+2, 谢谢回帖,欢迎常来化工设备版交流~ 2015-08-26 16:21:08
该阀门进系统的点有阀门控制点、全开点、全关点,阀门盖打开后就接上6个接线点就可以了简便的画法就是指示一个阀门就OK了,如XV—R101等就可以表示了,这种画法很规范很全,如果可以,能不能把这份文件发给我看看,学习一下!
3楼2015-08-22 10:01:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

仵作智库

新虫 (小有名气)

气动两位阀是在IA线上,IA为仪表风,他是用来控制仪表风的,在连锁状态下用来紧急开停调节阀的。IA好像是在接到调节阀上。(这仅仅是我的理解)

发自小木虫Android客户端
19楼2015-09-03 21:30:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

仵作智库

新虫 (小有名气)

刚才确认了下,那应该不是电磁阀,那是气动调节阀,阀体上那个方块代表的是汽缸执行机构--单作用。另外阀体上画半圆的为气动隔膜执行机构。所以一个是给气动调节阀给气的仪表风调节用的阀。

发自小木虫Android客户端
20楼2015-09-03 21:38:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

张教主

银虫 (小有名气)

【答案】应助回帖


fatewu: 金币+1, 谢谢回帖,欢迎常来化工设备版交流~ 2015-08-28 20:39:46
引用回帖:
3楼: Originally posted by 张教主 at 2015-08-22 10:01:09
该阀门进系统的点有阀门控制点、全开点、全关点,阀门盖打开后就接上6个接线点就可以了简便的画法就是指示一个阀门就OK了,如XV—R101等就可以表示了,这种画法很规范很全,如果可以,能不能把这份文件发给我看看, ...

另外,图中的“O”表示开信号,即open,“C”表示关信号,即close
4楼2015-08-22 10:05:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

P-Anne

铜虫 (小有名气)

引用回帖:
4楼: Originally posted by 张教主 at 2015-08-22 10:05:08
另外,图中的“O”表示开信号,即open,“C”表示关信号,即close...

不好意思  这份文件是不能往外的,不然我肯定给你,不好意思
努力,再努力!
5楼2015-08-24 07:47:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

张教主

银虫 (小有名气)

引用回帖:
5楼: Originally posted by P-Anne at 2015-08-24 07:47:45
不好意思  这份文件是不能往外的,不然我肯定给你,不好意思...

明白明白,既然有困难就不勉强,另外说一下,看你正分文件,图画的是很详细的,我前面见到的一些设计文件没有你这么详细!在问一下,你这种工艺图中带有变频的电机进系统的图怎么表示的,我前面看的文件都不是很全面!
6楼2015-08-24 09:58:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

P-Anne

铜虫 (小有名气)

引用回帖:
2楼: Originally posted by NGJ889KWWC; at 2015-08-21 16:49:34
应该是一个电磁阀故障时依然能够有效的进行联锁,双电磁阀带动一个阀体,当其中一个电磁阀故障时,阀门依然能正常工作。这两个电磁阀是备份冗余的,你看气源入口分了2路,分别进了2个电磁阀,上边的电磁阀出口接下面 ...

谢谢
努力,再努力!
7楼2015-08-24 10:28:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

P-Anne

铜虫 (小有名气)

引用回帖:
6楼: Originally posted by 张教主 at 2015-08-24 09:58:32
明白明白,既然有困难就不勉强,另外说一下,看你正分文件,图画的是很详细的,我前面见到的一些设计文件没有你这么详细!在问一下,你这种工艺图中带有变频的电机进系统的图怎么表示的,我前面看的文件都不是很全 ...

不太懂你的意思,我是初学者,能举一个例子么
努力,再努力!
8楼2015-08-24 11:01:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

张教主

银虫 (小有名气)


fatewu: 金币+1, 谢谢回帖,欢迎常来化工设备版交流~ 2015-08-28 20:41:20
引用回帖:
8楼: Originally posted by P-Anne at 2015-08-24 11:01:45
不太懂你的意思,我是初学者,能举一个例子么...

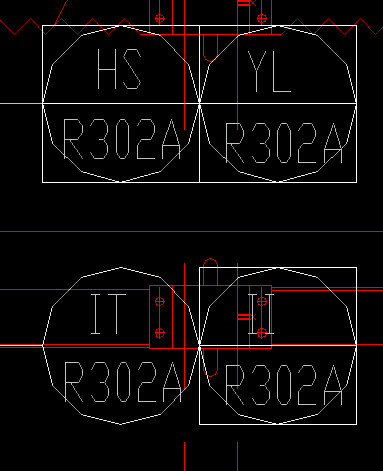

如图所示,这是一个搅拌电机上的控制点,表示变频控制,启停控制,故障反馈,我真想知道你的图上对于这种变频电机的表示是怎样的?
气动两位阀和电磁阀相连的作用是什么啊,求助各位大神!!-1

9楼2015-08-24 13:45:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

P-Anne

铜虫 (小有名气)

引用回帖:
9楼: Originally posted by 张教主 at 2015-08-24 13:45:45
如图所示,这是一个搅拌电机上的控制点,表示变频控制,启停控制,故障反馈,我真想知道你的图上对于这种变频电机的表示是怎样的?

...

不好意思啊 好像是没有 两个仪表之间没有像您的图中有那个红色线的部分的
努力,再努力!
10楼2015-08-24 14:39:03
