张教主

银虫 (小有名气)

引用回帖:
10楼: Originally posted by P-Anne at 2015-08-24 14:39:03
不好意思啊 好像是没有 两个仪表之间没有像您的图中有那个红色线的部分的...

不需要看红色线部分,只看框和圆部分的内容,想问的是你手上图纸对于变频电机进系统的表示方法,这是我手上图纸变频电机的表示方法,看你的是否更加详细。。。。
11楼2015-08-24 16:09:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

P-Anne

铜虫 (小有名气)

引用回帖:
11楼: Originally posted by 张教主 at 2015-08-24 16:09:10
不需要看红色线部分,只看框和圆部分的内容,想问的是你手上图纸对于变频电机进系统的表示方法,这是我手上图纸变频电机的表示方法,看你的是否更加详细。。。。...

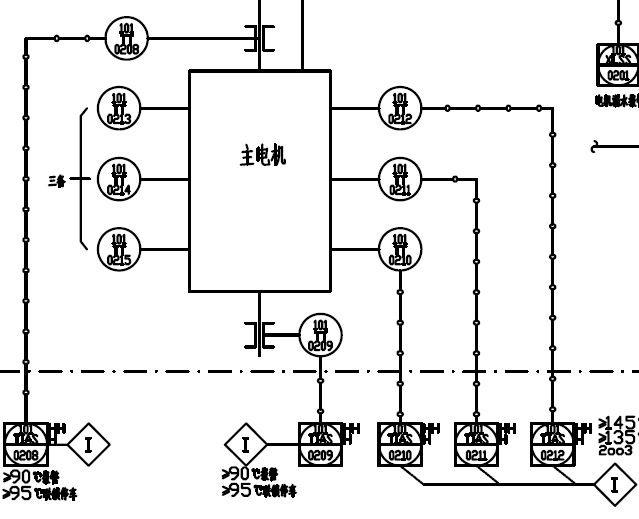

有一个这个  你看看
气动两位阀和电磁阀相连的作用是什么啊,求助各位大神!!

努力,再努力!
12楼2015-08-25 11:01:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

张教主

银虫 (小有名气)

引用回帖:
12楼: Originally posted by P-Anne at 2015-08-25 11:01:07
有一个这个  你看看

...

这些框中的字母是不是TIAS啊?如果是的话这个TIAS应该是温度远传显示,控制报警,联锁,要是这样的话就不对了呀!
13楼2015-08-25 11:14:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

P-Anne

铜虫 (小有名气)

引用回帖:
13楼: Originally posted by 张教主 at 2015-08-25 11:14:36
这些框中的字母是不是TIAS啊?如果是的话这个TIAS应该是温度远传显示,控制报警,联锁,要是这样的话就不对了呀!...

是这样的啊  怎么不对啊
努力,再努力!
14楼2015-08-25 12:12:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

张教主

银虫 (小有名气)

引用回帖:
14楼: Originally posted by P-Anne at 2015-08-25 12:12:02
是这样的啊  怎么不对啊...

你这应该是温度传感器的吧!这个主电机是是一个反应器?
15楼2015-08-25 13:17:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

P-Anne

铜虫 (小有名气)

引用回帖:
15楼: Originally posted by 张教主 at 2015-08-25 13:17:29
你这应该是温度传感器的吧!这个主电机是是一个反应器?...

不是温度变送器电信号连接的TIAS仪表么  不是啊  就是个电机  应该是压缩机的电机
努力,再努力!
16楼2015-08-25 13:49:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

张教主

银虫 (小有名气)

★ ★ ★ ★ ★
fatewu: 金币+5, 谢谢交流,欢迎常来化工设备版~辛苦了 2015-08-28 20:41:02
引用回帖:
16楼: Originally posted by P-Anne at 2015-08-25 13:49:32
不是温度变送器电信号连接的TIAS仪表么  不是啊  就是个电机  应该是压缩机的电机...

按照各个意思就是压缩机对温度监测的要求很高,然后 你这里没有画出压缩机的控制要求或者说你的压缩机不进控制系统。。。
17楼2015-08-25 15:13:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

P-Anne

铜虫 (小有名气)

引用回帖:
17楼: Originally posted by 张教主 at 2015-08-25 15:13:45
按照各个意思就是压缩机对温度监测的要求很高,然后 你这里没有画出压缩机的控制要求或者说你的压缩机不进控制系统。。。...

我懵了。。。
努力,再努力!
18楼2015-09-02 08:39:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

仵作智库

新虫 (小有名气)

气动两位阀是在IA线上,IA为仪表风,他是用来控制仪表风的,在连锁状态下用来紧急开停调节阀的。IA好像是在接到调节阀上。(这仅仅是我的理解)

发自小木虫Android客户端
19楼2015-09-03 21:30:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

仵作智库

新虫 (小有名气)

刚才确认了下,那应该不是电磁阀,那是气动调节阀,阀体上那个方块代表的是汽缸执行机构--单作用。另外阀体上画半圆的为气动隔膜执行机构。所以一个是给气动调节阀给气的仪表风调节用的阀。

发自小木虫Android客户端
20楼2015-09-03 21:38:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
