压力表缓冲管作用 已有2人参与
|
|

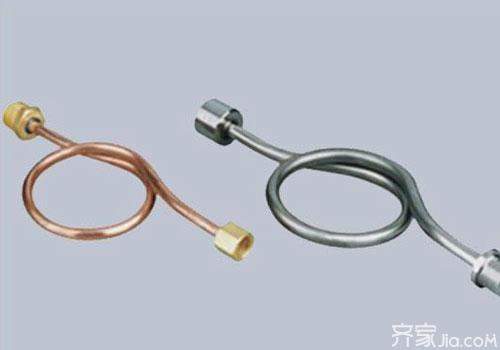

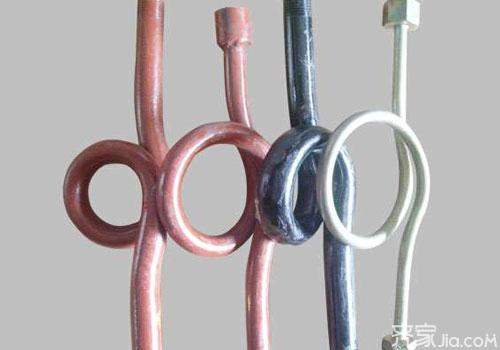

压力表缓冲管又叫压力表弯管或冷凝管，是用来连接压力表与压力表测量的设备或管道之间的配件，用来缓冲被测量介质对压力表弹簧管的瞬时冲击，同时可降低被测介质的温度，是对压力表进行保护的装置。 压力表缓冲管的形式有：O形、U形等； 接头有：M20*1.5-G1/2、M14*1.5-G1/4、G1/2-G1/2等。广泛适用于啤酒、饮料、食品、造纸、制药、装饰等行业的设备、工艺管道上要求对流体压力进行测量的场合。 技术要求 材 质：321、304、304L、316、316L。 压力表缓冲管作用是什么 压力表冷凝弯管简称压力表弯管、压力表缓冲管，是用压力表冷凝弯管来连接压力表与压力表测量的设备或管道之间的配件，是对压力表进行保护的装置。 形式有：O形、U形等。 压力表测量易液化凝结的气，需要加装冷凝圈就可以了，其正式名字就叫缓冲管，主要有降低震动及冲击的作用，还可以对温度较高介质起到一定散热作用，以保护压力表及降低压力表温度影响误差。而部分压力表接头孔口处的阻尼螺钉，是通过减小流通面积的方式起到节流缓冲效果的。主要是对介质压力脉冲有用。 表弯的作用是什么? 我们注意到压力表连在管道上时，压力表与与管道连接之间要加一个弯。这是什么原因呢？ 其实这个连接压力表和管道的东西就是压力表弯（也可简称表弯），正式名字就叫缓冲管。压力表弯的形式有两种：一种是环形弯，另一种是U形弯。 加压力表弯的目的是保护表内部传动机构免受介质温度、介质腐蚀性的损害。通常是介质有一定的腐蚀性必须加设压力表弯，介质的温度大于60℃时，必须加设压力表弯。如压力表安装在洁净的生活饮用水系统上，就无须加设。 另外还有降低震动及冲击的作用，对温度较高介质也起到一定散热作用，以保护压力表及降低压力表温度影响误差。而部分压力表接头孔口处的阻尼螺钉，是通过减小流通面积的方式起到节流缓冲效果的。主要是对介质压力脉冲有用。  5.jpg  6.jpg |
