应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 化学化工区 » 催化 » 表征 » 氢气TPR
北京石油化工学院2026年研究生招生接收调剂公告
161/2返回列表12下一页
查看: 4512  |  回复: 15
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

孟园园

金虫 (正式写手)

[求助] 氢气TPR 已有6人参与

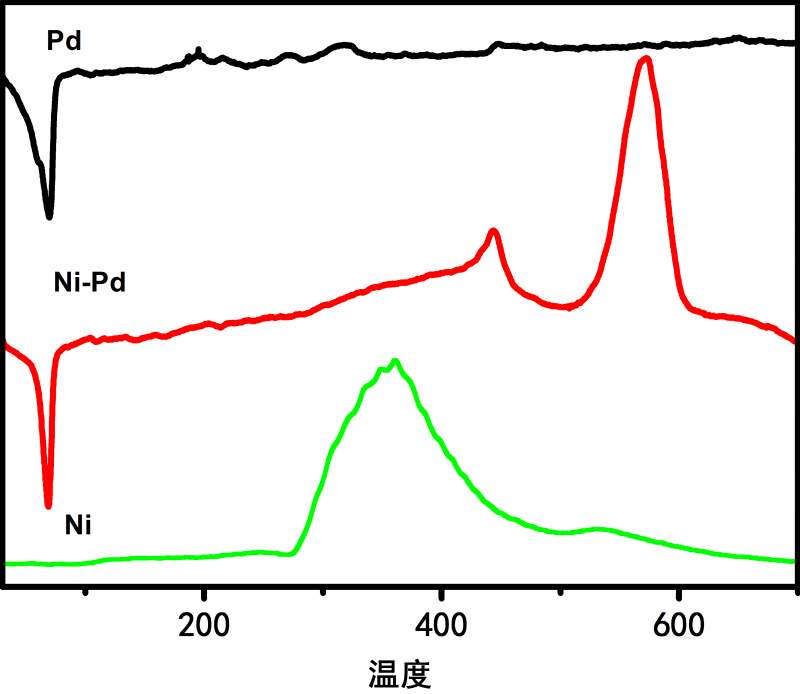

如图，小研最近在做NiPd合金，想通过TPR分析是否形成合金，相比于纯的Ni，PdNi中Ni的峰向高温移动，似乎是形成合金，可是Pd的峰与纯Pd的峰位置没有差别，故不知道是否形成合金，希望懂得人为我讲解一二，不太懂的我们也可以交流意见，谢啦

氢气TPR
回复此楼

» 猜你喜欢
机遇垂青于有准备的人
1楼 2015-08-11 22:42:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

xuleilei08

至尊木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
你的Pd的还原峰是倒峰，为什么Ni的还原峰又是正峰？假设单金属催化剂Pd在100℃可以被还原，Ni在350℃左右被还原，如果形成合金的话，合金的还原温度应该介于100-350℃之间。你的实验结果部分说明催化剂总体没有形成合金，但是还原峰向高温区迁移，这是为什么呢？
赞一下(1人) 回复此楼
9楼2015-08-13 16:04:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

zyhou

专家顾问 (文坛精英)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
孟园园: 金币+5, ★★★很有帮助 2015-08-12 09:25:07
单独利用TPR估计不能说明问题!
你的结果显示好像没有形成合金! 没有做过Ni-Pd, 但是做作Rh-Ni，形成合金后，镍的的还原温度会降低！
赞一下 回复此楼
2楼2015-08-12 08:04:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chinguo

铁杆木虫 (正式写手)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
孟园园: 金币+3, ★★★很有帮助 2015-08-12 10:59:04
是啊，形成合金，应该是低温峰高移，高温峰低移
赞一下 回复此楼
催化改变世界
3楼2015-08-12 09:10:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

孟园园

金虫 (正式写手)
引用回帖:
2楼: Originally posted by zyhou at 2015-08-12 08:04:07
单独利用TPR估计不能说明问题!
你的结果显示好像没有形成合金! 没有做过Ni-Pd, 但是做作Rh-Ni，形成合金后，镍的的还原温度会降低！

我也做过TEM测试，通过晶格间距，但似乎也不能确定是否形成合金，有的文章说那个晶格间距的 偏差在误差范围内，XRD只有Pd的峰，没有Ni的峰，所以通过这三个表征，我也不知道该怎么判断
赞一下 回复此楼
机遇垂青于有准备的人
4楼2015-08-12 09:24:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

孟园园

金虫 (正式写手)
引用回帖:
3楼: Originally posted by chinguo at 2015-08-12 09:10:10
是啊，形成合金，应该是低温峰高移，高温峰低移

那你知道什么原因使PdNi 的后两个峰向高温移吗？
赞一下 回复此楼
机遇垂青于有准备的人
5楼2015-08-12 11:00:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

czhzhou

新虫 (正式写手)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
孟园园: 金币+3, ★★★很有帮助 2015-08-12 20:25:01
感觉应该没有形成合金，Ni峰偏移可能是Ni-Pd之间的相互作用所致。
赞一下 回复此楼
6楼2015-08-12 18:41:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

孟园园

金虫 (正式写手)
引用回帖:
6楼: Originally posted by czhzhou at 2015-08-12 18:41:46
感觉应该没有形成合金，Ni峰偏移可能是Ni-Pd之间的相互作用所致。

Ni，Pd相互作用，峰可向高温或低温移动吧？
赞一下 回复此楼
机遇垂青于有准备的人
7楼2015-08-12 20:26:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

czhzhou

新虫 (正式写手)

【答案】应助回帖

引用回帖:
7楼: Originally posted by 孟园园 at 2015-08-12 20:26:00
Ni，Pd相互作用，峰可向高温或低温移动吧？...

是的，组分之间的强相互作用会影响其还原性能，TPR图中还原峰会发生偏移。
赞一下 回复此楼
8楼2015-08-13 14:45:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

孟园园

金虫 (正式写手)
引用回帖:
9楼: Originally posted by xuleilei08 at 2015-08-13 16:04:35
你的Pd的还原峰是倒峰，为什么Ni的还原峰又是正峰？假设单金属催化剂Pd在100℃可以被还原，Ni在350℃左右被还原，如果形成合金的话，合金的还原温度应该介于100-350℃之间。你的实验结果部分说明催化剂总体没有形成 ...

Pd的峰是倒峰，是因为PdO在常温下就可以被还原，然后生成PdHx，该物质放出氢气，所以是倒峰。Ni的是正峰，因为氧化镍被还原了。至于向高温区移动，我也不知道为什么，可能是Pd使生成的Ni粒径更小，或者与载体的作用力更强导致的吧，我自己瞎分析的
赞一下 回复此楼
机遇垂青于有准备的人
10楼2015-08-13 22:19:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 孟园园 的主题更新
161/2返回列表12下一页
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 085602化学工程268分蹲调剂 +8 月照花林。 2026-04-01 8/400 2026-04-01 22:08 by 无际的草原
[考研] 调剂推荐 +9 清酒714 2026-03-26 10/500 2026-04-01 16:25 by yanflower7133
[考研] 350求调剂 +7 阿佳～ 2026-03-31 7/350 2026-04-01 16:12 by yanflower7133
[考研] 一志愿211，335分，0856，求调剂院校和导师 +11 倾____萧 2026-03-27 12/600 2026-04-01 15:27 by oooqiao
[考研] 086000生物与医药 初试274求调剂 +5 小叮当来了 2026-03-30 6/300 2026-04-01 14:25 by mxj1203
[考研] 环境工程调剂 +9 hyzzzzzzz. 2026-04-01 9/450 2026-04-01 14:20 by salamander`
[考研] 安徽大学专硕生物与医药专业(086000)324分，英语已过四六级，六级521，求调剂 +10 美味可乐鸡翅 2026-03-26 12/600 2026-04-01 11:17 by syh9288
[考研] 考研材料工程351分调剂 +5 整个好的 2026-03-31 5/250 2026-04-01 09:36 by topgun2009
[考研] 求化学调剂 +12 wulanna 2026-03-28 12/600 2026-03-31 16:38 by 690616278
[考研] 本科211安全工程，初试290分，求调剂 +3 2719846834 2026-03-28 3/150 2026-03-31 13:52 by 热情沙漠
[考研] 354求调剂 +3 lxb598 2026-03-31 4/200 2026-03-31 13:42 by sophie2180
[考研] 292求调剂 +13 是妍子也是研子 2026-03-30 13/650 2026-03-30 18:01 by 小徐0109
[考研] 334分 一志愿武理 材料求调剂 +16 李李不服输 2026-03-26 16/800 2026-03-30 17:47 by wangjy2002
[考研] 材料专硕 085600求调剂 +7 BBQ233 2026-03-30 7/350 2026-03-30 17:44 by oooqiao
[考研] 295求调剂 +5 wei-5 2026-03-26 5/250 2026-03-30 08:34 by 探123
[考研] 304求调剂 +6 曼殊2266 2026-03-27 6/300 2026-03-28 14:10 by 唐沐儿
[考研] 352分 化工与材料 +5 海纳百川Ly 2026-03-27 5/250 2026-03-28 03:39 by fmesaito
[考研] 275求调剂 +10 jjjjjjjjjjl 2026-03-27 10/500 2026-03-27 23:47 by barnett0632
[考研] 298调剂 +3 jiyingjie123 2026-03-27 3/150 2026-03-27 11:57 by wxiongid
[考研] 324求调剂 +5 hanamiko 2026-03-26 5/250 2026-03-27 10:33 by wangjy2002
信息提示
关闭
请填处理意见
关闭
