应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 冶金 » Ti靶材问题请教。
81/1返回列表
查看: 1637  |  回复: 7
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

Billy_Wang

铁虫 (初入文坛)

[求助] Ti靶材问题请教。 已有1人参与

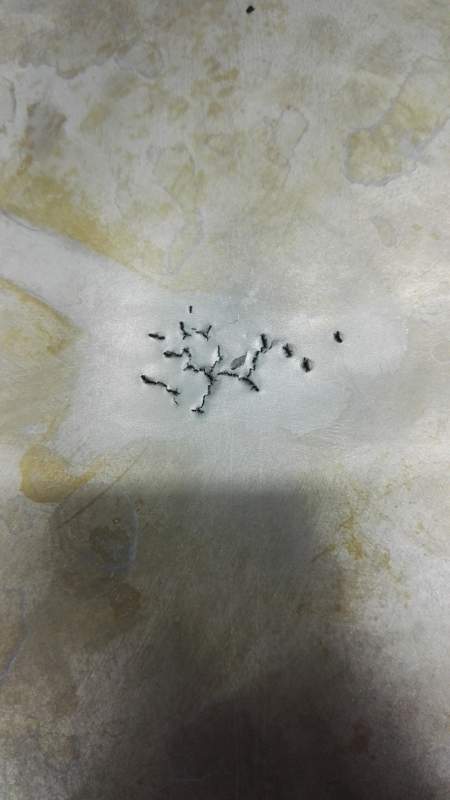

大家好，请问一下，我的Ti靶材表面局部出现很多孔洞，这是什么问题？注:Ti是磁控溅射用，孔洞处的Ti厚度为4mm左右，以前厚度2mm都没问题。

Ti靶材问题请教。
回复此楼

» 收录本帖的淘帖专辑推荐

薄膜制备与特性

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
Go!
1楼 2015-08-06 15:16:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
Billy_Wang: 金币+5, ★有帮助 2015-08-07 08:50:23
楼主的是纯钛靶材还是钛合金靶材？钛靶材一般的坯料有电子束真空冶炼铸造的和粉末冶金的两种。看这裂纹的样子，这应该是靶材制作方面的问题。怀疑这是粉末冶金坯料在该区域混入了杂质并且聚集在了一起，在随后的各种加工过程中产生了裂纹。而且生产商也未进行无损探伤处理就交货了。这是典型的偷工减料行为。
赞一下 回复此楼
2楼2015-08-06 19:11:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Billy_Wang

铁虫 (初入文坛)
引用回帖:
2楼: Originally posted by peterflyer at 2015-08-06 19:11:34
楼主的是纯钛靶材还是钛合金靶材？钛靶材一般的坯料有电子束真空冶炼铸造的和粉末冶金的两种。看这裂纹的样子，这应该是靶材制作方面的问题。怀疑这是粉末冶金坯料在该区域混入了杂质并且聚集在了一起，在随后的各种 ...

这是纯Ti的，那是不是应该对改区域做元素分析？我们这有无损检测，不过是检测是否焊合？杂质也能检测出来？
赞一下 回复此楼
Go!
3楼2015-08-07 08:52:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer
引用回帖:
3楼: Originally posted by Billy_Wang at 2015-08-07 08:52:46
这是纯Ti的，那是不是应该对改区域做元素分析？我们这有无损检测，不过是检测是否焊合？杂质也能检测出来？...

取样先看看金相组织，然后再分析一下化学成份。再用无损检测手段看看其他地方有无问题。
赞一下 回复此楼
4楼2015-08-07 09:45:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Billy_Wang

铁虫 (初入文坛)
引用回帖:
4楼: Originally posted by peterflyer at 2015-08-07 09:45:51
取样先看看金相组织，然后再分析一下化学成份。再用无损检测手段看看其他地方有无问题。...

金相分析，晶粒平均粒度为8μm，EDS分析，没有杂质元素。是不是在使用过程中，由于局部区域溅射的比较厉害，Ti厚度的减小的比较快，在外部应力的作用下，将靶材撕裂。
赞一下 回复此楼
Go!
5楼2015-08-12 08:51:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer
引用回帖:
5楼: Originally posted by Billy_Wang at 2015-08-12 08:51:26
金相分析，晶粒平均粒度为8μm，EDS分析，没有杂质元素。是不是在使用过程中，由于局部区域溅射的比较厉害，Ti厚度的减小的比较快，在外部应力的作用下，将靶材撕裂。...

那有氧化物夹杂吗？EDS分析可能对氧化物的分析不行的。
赞一下 回复此楼
6楼2015-08-12 11:54:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Billy_Wang

铁虫 (初入文坛)
引用回帖:
6楼: Originally posted by peterflyer at 2015-08-12 11:54:55
那有氧化物夹杂吗？EDS分析可能对氧化物的分析不行的。...

没有。没测出0元素。
赞一下 回复此楼
Go!
7楼2015-08-13 09:50:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huihui2eat

银虫 (小有名气)
这个应该是制备工艺的问题，你这是从哪里做的靶材呀？现在国内市场上钛都做的蛮好的了，你这种现象也真是第一次见，太好的运气了。。。换个靶材试试吧
赞一下 回复此楼
8楼2015-09-18 08:52:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 Billy_Wang 的主题更新
81/1返回列表
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考博] 化学专业申博 +3 赵子羊 2026-05-23 4/200 2026-05-24 18:10 by 工大学长
[硕博家园] 售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急 +3 1rx34o113h 2026-05-23 3/150 2026-05-24 17:41 by 0i3mu4vkjz
[基金申请] 评审有感 +16 popular289 2026-05-18 27/1350 2026-05-24 17:34 by hhs666
[教师之家] 论文撤稿了 +4 bjvtcliu 2026-05-24 7/350 2026-05-24 17:29 by bjvtcliu
[硕博家园] 售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急 +4 hvkbtfonbv 2026-05-23 4/200 2026-05-24 17:21 by 75ui6h7z2t
[博后之家] 售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急 +3 hvkbtfonbv 2026-05-23 3/150 2026-05-24 17:10 by 75ui6h7z2t
[考博] 售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急 +3 hvkbtfonbv 2026-05-23 3/150 2026-05-24 17:01 by 75ui6h7z2t
[考研] 售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急 +3 a2tycdlnq1 2026-05-23 5/250 2026-05-24 16:21 by hhx1yx9evi
[论文投稿] 售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急 +3 a2tycdlnq1 2026-05-23 4/200 2026-05-24 16:16 by hhx1yx9evi
[基金申请] 河北省自然科学基金 +6 Peterchao 2026-05-18 9/450 2026-05-24 16:02 by 130067131
[基金申请] 西安交大新媒学院副院长用撤稿论文结题 +3 bjvtcliu 2026-05-24 5/250 2026-05-24 10:16 by kudofaye
[教师之家] 某211大学教师把个人教师官方主页改成:我跑了我跑了我跑了!官宣跑路！ +4 zju2000 2026-05-21 5/250 2026-05-24 09:35 by songwz
[考博] 博士申请 +3 焦晓明 2026-05-21 3/150 2026-05-23 11:26 by mlc840311
[论文投稿] 投稿求助，期刊 +4 希冀，有书读 2026-05-20 8/400 2026-05-22 10:16 by 希冀，有书读
[文学芳草园] 献血感触 +7 呀呀好傻 2026-05-19 13/650 2026-05-21 20:15 by 呀呀好傻
[基金申请] 国自然上会要求 +7 无名者登山 2026-05-18 11/550 2026-05-21 15:50 by draco1987
[基金申请] 提交了我也来说说感想 +9 fummck 2026-05-20 10/500 2026-05-21 14:17 by draco1987
[有机交流] 反应很差，大量原料没有反应 5+3 Mr.Zot 2026-05-19 8/400 2026-05-20 22:19 by Equinoxhua
[考博] 如果工作了想读博，可以边工作边读全日制嘛？ 30+3 铁达火车 2026-05-18 5/250 2026-05-20 09:33 by tfang
[考博] 博士申请 +5 星…… 2026-05-18 6/300 2026-05-18 23:49 by 糊糊涂涂好
信息提示
关闭
请填处理意见
关闭
