[求助] ANSYS仿真中复合材料粘接界面的模拟 已有1人参与

大家好。请教一下在ANSYS14.5中想查看复合材料在给定载荷下粘接界面（很薄）的应力分布，施加载荷过程中界面没有脱粘也没有滑移，请问仿真中可否将两种材料的结合部位直接设置为接触类型中的Bonded（绑定）？非常感谢！
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-08-06 10:48:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

yuivan

新虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
dmmdianlu: 金币+5, ★★★很有帮助 2015-08-07 12:15:23
可以，或者也可以尝试共节点操作不是更好
赞一下(1人) 回复此楼
2楼2015-08-07 10:54:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

dmmdianlu

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by yuivan at 2015-08-07 10:54:30
可以，或者也可以尝试共节点操作不是更好

您说的共节点操作可以在workbench中实现吗？我在workbench中用Bonded做出来的结果是错的，因为界面传递不了应力。
赞一下 回复此楼
3楼2015-08-07 12:04:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dmmdianlu

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by yuivan at 2015-08-07 10:54:30
可以，或者也可以尝试共节点操作不是更好

还有您觉得在workbench中可以设置两种材料的粘接吗？
赞一下 回复此楼
4楼2015-08-07 12:14:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yuivan

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by dmmdianlu at 2015-08-07 12:04:57
您说的共节点操作可以在workbench中实现吗？我在workbench中用Bonded做出来的结果是错的，因为界面传递不了应力。...

form a new part就可以共节点
赞一下 回复此楼
5楼2015-08-07 13:01:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yuivan

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by dmmdianlu at 2015-08-07 12:14:48
还有您觉得在workbench中可以设置两种材料的粘接吗？...

我认为是没有问题的，可能是哪块设置的问题
赞一下 回复此楼
6楼2015-08-07 13:01:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dmmdianlu

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by yuivan at 2015-08-07 13:01:57
我认为是没有问题的，可能是哪块设置的问题...

多谢！
回复此楼
7楼2015-08-07 14:44:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dmmdianlu

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by yuivan at 2015-08-07 13:01:57
我认为是没有问题的，可能是哪块设置的问题...

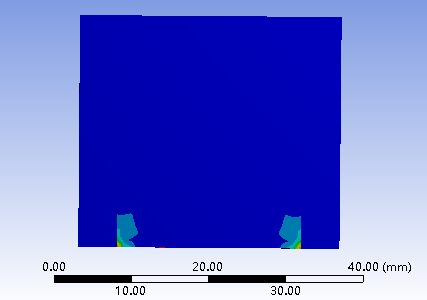

再向您请教一个问题，我用共节点仿真出来的结果中，界面两侧的等效应力有很大差别，您觉得这样的结果正常吗？如果想考察界面的受力情况该怎么看？
ANSYS仿真中复合材料粘接界面的模拟
赞一下 回复此楼
8楼2015-08-07 21:28:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yuivan

新虫 (初入文坛)
引用回帖:
8楼: Originally posted by dmmdianlu at 2015-08-07 21:28:24
再向您请教一个问题，我用共节点仿真出来的结果中，界面两侧的等效应力有很大差别，您觉得这样的结果正常吗？如果想考察界面的受力情况该怎么看？

...

材料不一样，应力肯定不一样了
赞一下 回复此楼
9楼2015-08-08 05:28:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dmmdianlu

新虫 (初入文坛)
引用回帖:
9楼: Originally posted by yuivan at 2015-08-08 05:28:48
材料不一样，应力肯定不一样了...

如果想看界面受力的话，是不是只用看等效应力大的那侧材料的应力就可以了？
赞一下 回复此楼
10楼2015-08-08 11:57:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
