小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 交流互助 » 怎么从数据中得到应力应变图
81/1返回列表
查看: 2189  |  回复: 7
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

445853721

银虫 (小有名气)

[求助] 怎么从数据中得到应力应变图 已有3人参与

求帮忙

怎么从数据中得到应力应变图
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-08-05 19:26:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

weislhitmse

木虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1

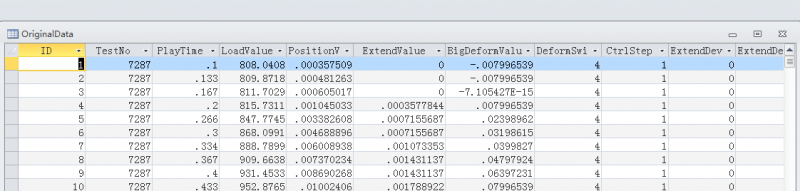

您好！可以给出完整的测试结果吗？一般万能电子试验机测试的结果都会有清楚的标注。从您的截图上看，Load Value一列是载荷，后面几行没有看到完整的描述不能肯定。
赞一下 回复此楼
2楼2015-08-05 20:27:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

445853721

银虫 (小有名气)
引用回帖:
2楼: Originally posted by weislhitmse at 2015-08-05 20:27:29
您好！可以给出完整的测试结果吗？一般万能电子试验机测试的结果都会有清楚的标注。从您的截图上看，Load Value一列是载荷，后面几行没有看到完整的描述不能肯定。

下面没有标注，只有上面的一行
赞一下 回复此楼
3楼2015-08-05 20:33:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

凉暖小时光

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
首先，用载荷除以拉伸样品的横截面积就是应力，用extendvalue的值除以标距就是应变，然后把这两列数据导入origin，就可以画出应力-应变曲线了、
赞一下 回复此楼
一切随缘
4楼2015-08-06 08:30:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer

【答案】应助回帖

感谢参与，应助指数 +1
这个就需要拉伸式样的原始尺寸和各个时刻的尺寸，如长度L和截面积S。
表格中的load value应该是外加载荷，它除以各个时刻的截面积就是应力值σ；Extend value应该是试样的延伸量，用它除以原始长度就是应变量ε。由此可得一系列的σ-ε的数值，由此可画出应力应变曲线。
赞一下 回复此楼
5楼2015-08-06 09:55:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

445853721

银虫 (小有名气)
引用回帖:
4楼: Originally posted by 凉暖小时光 at 2015-08-06 08:30:56
首先，用载荷除以拉伸样品的横截面积就是应力，用extendvalue的值除以标距就是应变，然后把这两列数据导入origin，就可以画出应力-应变曲线了、

引伸计的标距是20mm，而 我的拉伸样的标距是50mm，结果会有影响吗
赞一下 回复此楼
6楼2015-08-06 20:41:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

凉暖小时光

木虫 (正式写手)
引用回帖:
6楼: Originally posted by 445853721 at 2015-08-06 20:41:53
引伸计的标距是20mm，而 我的拉伸样的标距是50mm，结果会有影响吗...

只要是断裂在标距之内就没事吧，你自己除以50看看，导入origin 一看就知道曲线是不是合理的。
赞一下 回复此楼
一切随缘
7楼2015-08-06 21:11:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Lamanz

新虫 (小有名气)
引用回帖:
4楼: Originally posted by 凉暖小时光 at 2015-08-06 08:30:56
首先，用载荷除以拉伸样品的横截面积就是应力，用extendvalue的值除以标距就是应变，然后把这两列数据导入origin，就可以画出应力-应变曲线了、

我的数据中没有extendvalue怎么办呐？

发自小木虫Android客户端
赞一下 回复此楼
8楼2018-05-21 11:09:42
