[求助] 怎么从应力与应变数据中得到真应变与加工硬化的关系图 已有2人参与

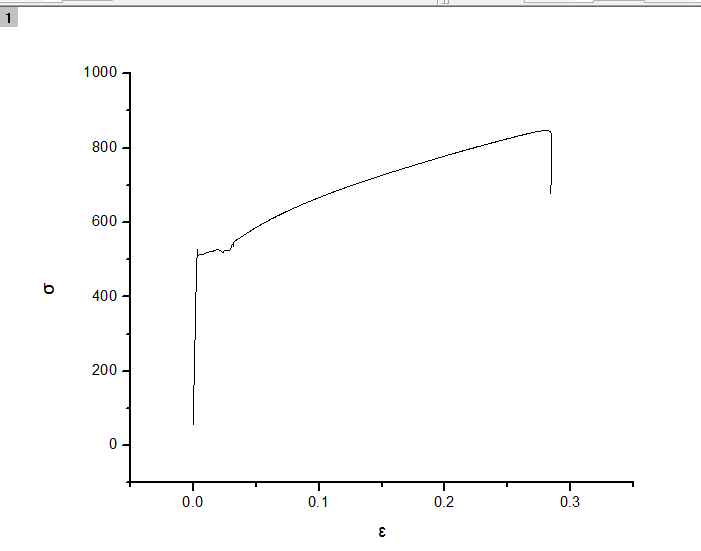

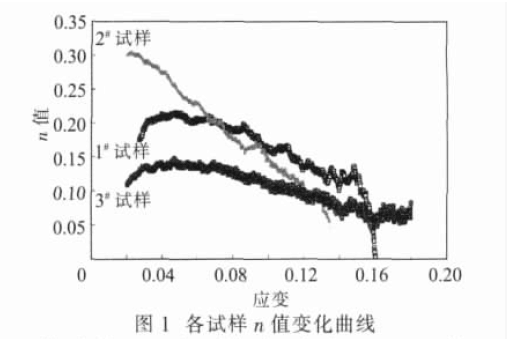

新手初学，下图为真应力与应变图，怎么把下降的那段删除。怎么从真应力与应变数据中用origin得到真应变与加工硬化指数的关系图，求具体步骤，得到类似文献那种，非常感谢！！！！怎么从应力与应变数据中得到真应变与加工硬化的关系图


怎么从应力与应变数据中得到真应变与加工硬化的关系图-1
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 真应力与应变.txt
    • 2015-10-07 20:44:28, 428.41 K

» 猜你喜欢
1楼 2015-10-07 20:44:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer

【答案】应助回帖

感谢参与，应助指数 +1
对于金属的指数硬化模型：σe=A*εe^n，分别为工程应力和应变。
而真实应力σ=σe*（1+εe）。
真是应变Ε=Ln（1+εe）
故：n=(Lnσe-LnA)/Lnεe
   =(Lnσe-LnA)/Ln(e^E-1)
  =(Lnσ-E-LnA)/Ln(e^E-1)
这里，A为材料常数，需实验获得。而σ和E均为楼主得到的真应力和真应变实验数据。
赞一下(1人) 回复此楼
2楼2015-10-08 15:21:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

445853721

银虫 (小有名气)
引用回帖:
2楼: Originally posted by peterflyer at 2015-10-08 15:21:11
对于金属的指数硬化模型：σe=A*εe^n，分别为工程应力和应变。
而真实应力σ=σe*（1+εe）。
真是应变Ε=Ln（1+εe）
故：n=(Lnσe-LnA)/Lnεe
   =(Lnσe-LnA)/Ln(e^E-1)
  =(Lnσ-E-LnA)/Ln(e^E-1)
这里， ...

这个怎么用origin把图形画出来呀
赞一下(1人) 回复此楼
3楼2015-10-08 19:30:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小斌_Vampire

新虫 (初入文坛)

【答案】应助回帖

引用回帖:
2楼: Originally posted by peterflyer at 2015-10-08 15:21:11
对于金属的指数硬化模型：σe=A*εe^n，分别为工程应力和应变。
而真实应力σ=σe*（1+εe）。
真是应变Ε=Ln（1+εe）
故：n=(Lnσe-LnA)/Lnεe
   =(Lnσe-LnA)/Ln(e^E-1)
  =(Lnσ-E-LnA)/Ln(e^E-1)
这里， ...

指数硬化模型中均为真实应力和真实应变，并不是工程应力和应变，并且在失稳开始后不能利用简单的工程应变-应力去按照公式去转换成真实应变-应力关系
赞一下 回复此楼
4楼2016-01-15 10:42:39
