[求助] 在gambit中划分网格、、有几个面不能划分网格、、不知是怎么回事、、求解决 已有1人参与

在gambit中划分网格、、有几个面不能划分网格、、不知是怎么回事、、求解决
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : jitou.dbs
    • 2015-08-03 12:27:15, 2 M

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-08-03 12:27:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dmxb1979

金虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
是不是面没有缝合起来啊
赞一下 回复此楼
其实科研很简单,qq8349384
2楼2015-08-03 13:49:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

溪云姜

木虫 (正式写手)
引用回帖:
2楼: Originally posted by dmxb1979 at 2015-08-03 13:49:54
是不是面没有缝合起来啊

不清楚、、是一个圆柱体经过布尔运算得到的一个三维实体，不知道有没有缝合
赞一下 回复此楼
3楼2015-08-03 15:52:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

etsebain

银虫 (小有名气)
引用回帖:
3楼: Originally posted by 溪云姜 at 2015-08-03 15:52:02
不清楚、、是一个圆柱体经过布尔运算得到的一个三维实体，不知道有没有缝合...

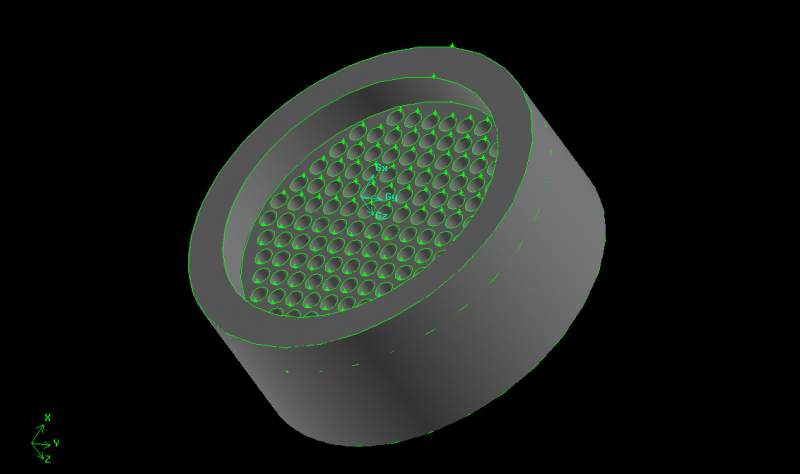

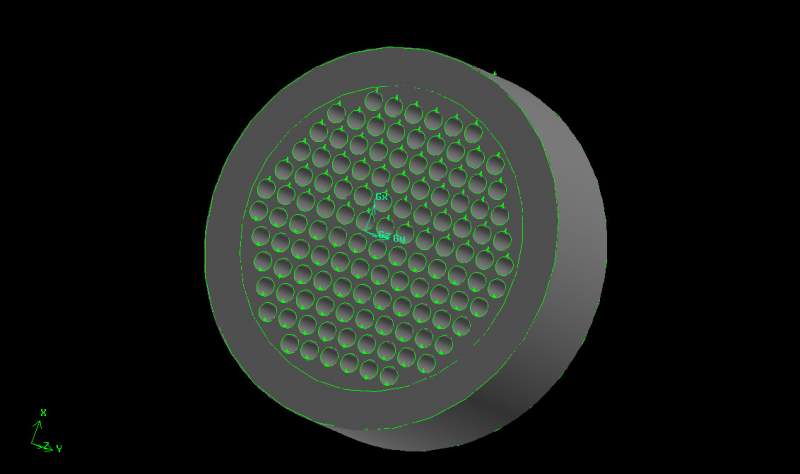

感觉好玩就自己做了一遍，表示也遇到了你所说的问题，但是通过将模型文件细分可以得到想要的结果。
1. 先将前短伸出部分split；
2.将后部外围圆环split；

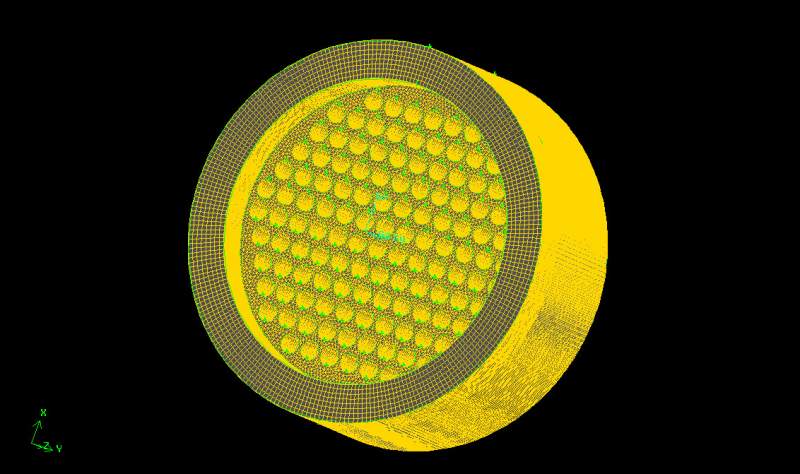

3.对中心部分画网格，在对外部圆环画网格，最后对前端网格。
网格不宜过大，取1左右即可，因为中间管道间距并不大。
在gambit中划分网格、、有几个面不能划分网格、、不知是怎么回事、、求解决


在gambit中划分网格、、有几个面不能划分网格、、不知是怎么回事、、求解决-1


在gambit中划分网格、、有几个面不能划分网格、、不知是怎么回事、、求解决-2
赞一下 回复此楼
quand on veut, on peut
4楼2015-10-21 16:28:03
