[求助] 锂离子电池阻抗谱 已有2人参与

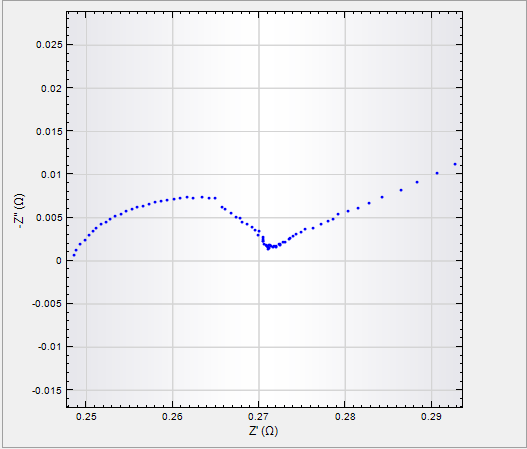

求助各位大神,我对全电池进行EIS测试,不管测试几遍,结果在中高频区会有半圆出现,中低频区一直都是散点,扩散似乎能看出来点,请各位指教,谢谢!

锂离子电池阻抗谱
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Gamry-电化学

金虫 (职业作家)


【答案】应助回帖


感谢参与,应助指数 +1
liu5363465: 金币+1, 有帮助 2015-07-25 09:02:00
这个测试
貌似中间是有断点
你可以先看看kk转换是不是正常
2楼2015-07-24 17:31:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

langzhizhou

版主 (职业作家)

【答案】应助回帖


感谢参与,应助指数 +1
liu5363465: 金币+1, 有帮助 2015-07-25 09:02:31
整体来看,这个阻抗图还可以;
只是具体不太线型圆滑;
前面的半圆,后面的斜线都ok,中间的点有些乱..

或者换一下测试电压,5mv/3mv/1mv..
或者等电池多静置一会儿..
何处高楼无可醉,谁家红袖不相怜!
3楼2015-07-24 21:54:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liu5363465

铜虫 (初入文坛)

引用回帖:
2楼: Originally posted by Gamry-电化学 at 2015-07-24 17:31:08
这个测试
貌似中间是有断点
你可以先看看kk转换是不是正常

谢谢
4楼2015-07-25 09:02:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liu5363465

铜虫 (初入文坛)

引用回帖:
2楼: Originally posted by Gamry-电化学 at 2015-07-24 17:31:08
这个测试
貌似中间是有断点
你可以先看看kk转换是不是正常

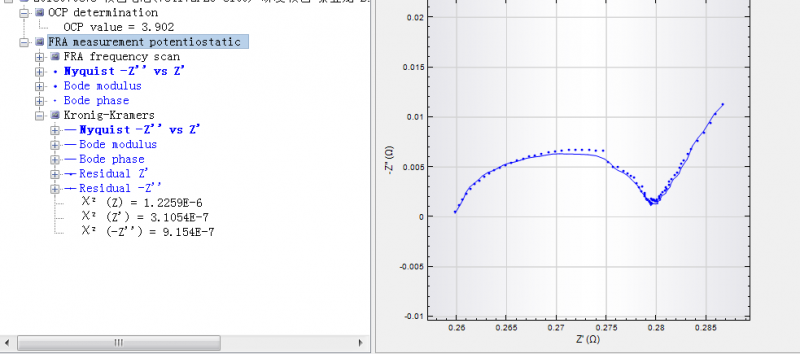

我试过K-K转换,不知道多少的误差合适,麻烦您看下,谢谢!
锂离子电池阻抗谱-1

5楼2015-07-25 10:17:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dbdxliuc

禁虫 (小有名气)

本帖内容被屏蔽

6楼2015-10-26 17:25:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liu5363465

铜虫 (初入文坛)

引用回帖:
6楼: Originally posted by dbdxliuc at 2015-10-26 17:25:16
您好,请问阻抗谱怎么做K-K 转换?

我们这个软件自带k-k转换功能,nova软件

发自小木虫Android客户端
7楼2015-10-26 23:13:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

龙之客

新虫 (小有名气)

引用回帖:
7楼: Originally posted by liu5363465 at 2015-10-26 23:13:29
我们这个软件自带k-k转换功能,nova软件
...

你好,我想问一下k~k转换的目的是什么?我不太懂

发自小木虫Android客户端
8楼2015-10-27 01:15:08
