应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 交流互助 » 6061铝合金金相请教
261/3返回列表123下一页
查看: 4200  |  回复: 25
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

I会飞的猪

铜虫 (小有名气)

[求助] 6061铝合金金相请教 已有7人参与

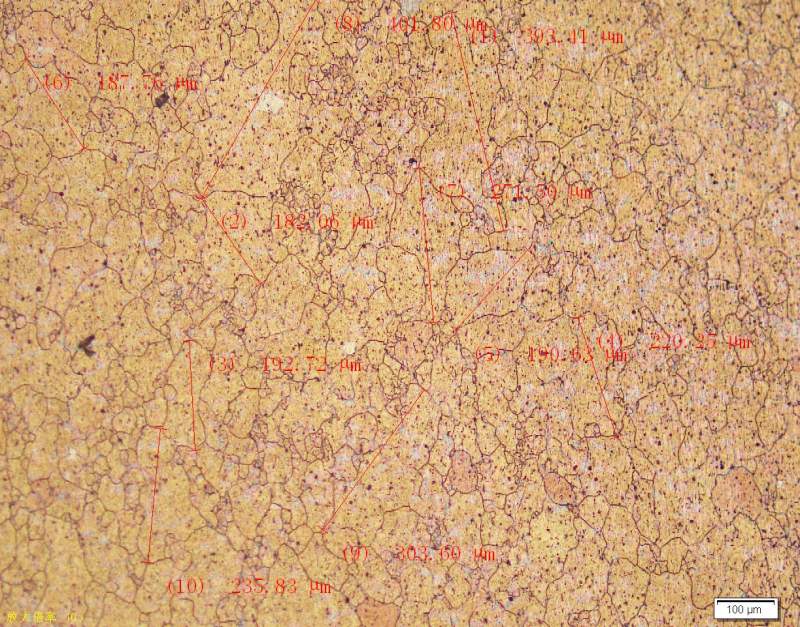

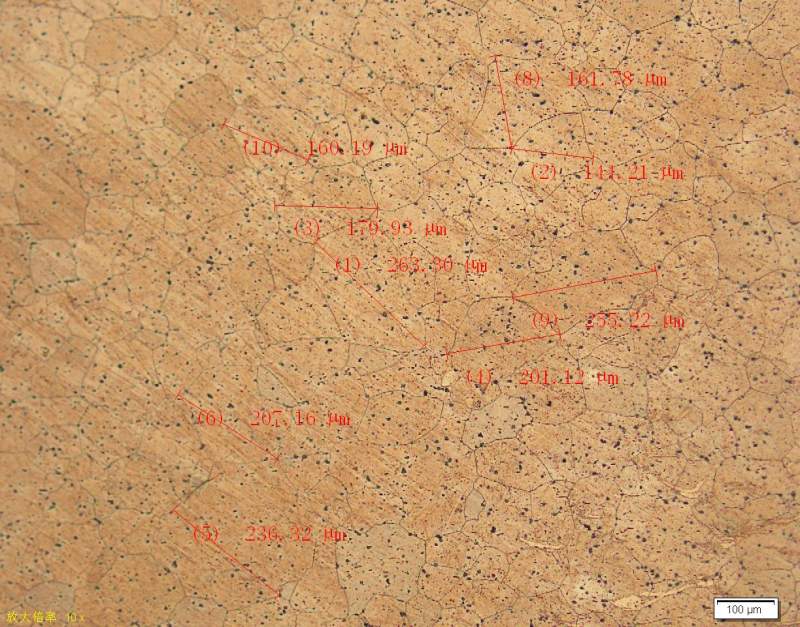

此为三种铝合金，都是6061-T6处理的挤压型材组织，请问各位大神：
1、三种组织理论上哪个性能更好？

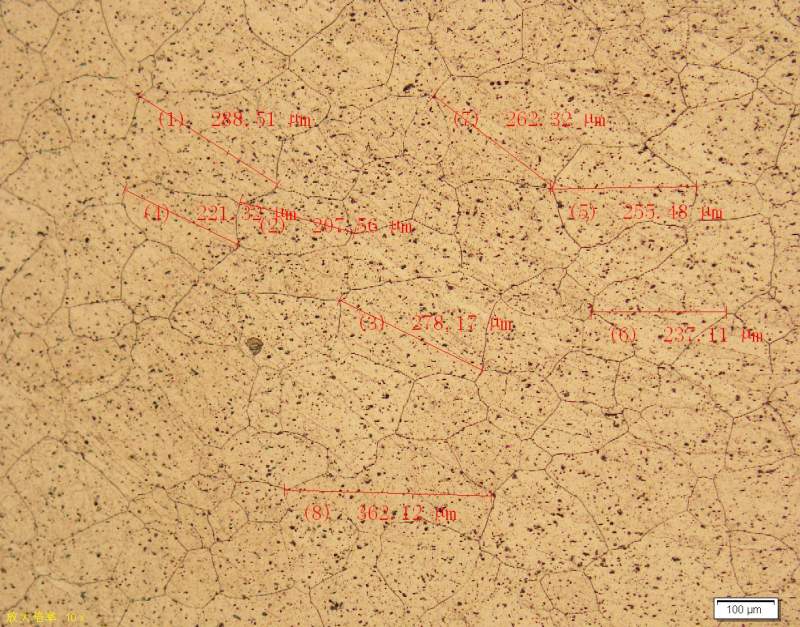

2、第三种组织里面有细小的晶粒，是不是属于未完全再结晶的亚晶粒组织？
3、对该三种金相做简单的分析。
谢谢！@

6061铝合金金相请教


6061铝合金金相请教-1


6061铝合金金相请教-2
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
轻舞飞扬，我要属于我的青春
1楼 2015-07-22 13:21:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

autom123

木虫 (正式写手)
引用回帖:
9楼: Originally posted by I会飞的猪 at 2015-07-24 13:18:37
可是实际做出来，第一个最好，抗拉强度在345MPa左右，H-P也只是指的是大的趋势，这个做过热处理，我感觉3号样品不均匀。晶体没有完全生长，可能位错及畸变大。...

HP应该没什么问题，你这个是变形加工的材料，还要考虑织构等因素。
赞一下(2人) 回复此楼
无色的茶
12楼2015-07-26 00:27:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cljn

铁虫 (正式写手)
哪个好估计还是要用拉伸试验测试一下吧
由微观组织推测性能，往往不是很靠谱
赞一下(1人) 回复此楼
材料小菜鸟，多多关照
4楼2015-07-22 17:34:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

I会飞的猪

铜虫 (小有名气)
引用回帖:
3楼: Originally posted by LDW029 at 2015-07-22 14:31:15
性能上说第二张比第一张好，但是第三张出现未完全再结晶的亚晶粒，看似变形量较大，但是如果变形量大，形变储存能大动态再结晶速度应该更快，怎么会长不大呢？有点费解，同求解答

我想第三张也是未完全结晶的亚晶粒，但是为什么没有长大呢。还有亚晶粒好像是在晶粒内部生成的，与图中也有些差异。如果这种同时再结晶的话，按道理应该是一致，均匀成长的，如图1,2所示，所以费解。。。。。。
赞一下(1人) 回复此楼
轻舞飞扬，我要属于我的青春
5楼2015-07-23 08:25:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

I会飞的猪

铜虫 (小有名气)
引用回帖:
8楼: Originally posted by autom123 at 2015-07-24 11:38:11
按HP公式，第三个的室温强度可能更好，最后一个图的小晶粒象再结晶长大的晶粒，对于塑性变形的材料，这种组织经常看到。从图中看你的变形量应该不大。

可是实际做出来，第一个最好，抗拉强度在345MPa左右，H-P也只是指的是大的趋势，这个做过热处理，我感觉3号样品不均匀。晶体没有完全生长，可能位错及畸变大。
赞一下(1人) 回复此楼
轻舞飞扬，我要属于我的青春
9楼2015-07-24 13:18:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

I会飞的猪

铜虫 (小有名气)
引用回帖:
13楼: Originally posted by 学弟哥 at 2015-08-22 13:36:32
楼主，你这些图片是用什么试剂侵蚀出来的？我也是做6系挤压铝合金，但我侵蚀不出来你这样的组织，我的看不见晶界.看不到这样一个挨着一个晶粒？

这个书上都有呀，很简单的，20%的氢氧化钠就可以了。
赞一下(1人) 回复此楼
轻舞飞扬，我要属于我的青春
14楼2015-08-24 17:10:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wucy3657623

木虫 (正式写手)

芒果毛毛虫

【答案】应助回帖

三组织均为已再结晶组织。
图1晶粒比图二略粗，但晶粒都是比较大的了。
图3晶粒不如前者均匀，未完全长大。

1.金相做的很不错，铝合金的晶界通常不容易直接腐蚀出来的。
2，晶粒度是组织的重要一方面，但不是唯一方面。化合物，溶质元素，晶体缺陷都对合金性能有很大影响。
3，在晶粒度测试方面你可以稍加改进，采用标准方法如截距/截圆/比较法，而不是这样随机选择大晶粒来测试。那样结果更可靠具有说服力
赞一下(1人) 回复此楼
专注金相30年.wucy365@outlook.com
16楼2016-10-08 16:57:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

lehigh_73

金虫 (著名写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
I会飞的猪: 金币+1, ★有帮助 2015-07-23 08:22:46
光看晶粒尺寸，实际上是谈不上性能好坏的
赞一下 回复此楼
2楼2015-07-22 14:20:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

LDW029

金虫 (正式写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
I会飞的猪: 金币+1 2015-07-23 08:22:51
性能上说第二张比第一张好，但是第三张出现未完全再结晶的亚晶粒，看似变形量较大，但是如果变形量大，形变储存能大动态再结晶速度应该更快，怎么会长不大呢？有点费解，同求解答
赞一下 回复此楼
3楼2015-07-22 14:31:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

学弟哥

新虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
引用回帖:
5楼: Originally posted by I会飞的猪 at 2015-07-23 12:25:32
我想第三张也是未完全结晶的亚晶粒，但是为什么没有长大呢。还有亚晶粒好像是在晶粒内部生成的，与图中也有些差异。如果这种同时再结晶的话，按道理应该是一致，均匀成长的，如图1,2所示，所以费解。。。。。。...

怎么看出来它是未完全再结晶组织？亚晶粒不是一般看不见吗？

[ 发自小木虫客户端 ]
赞一下 回复此楼
6楼2015-07-23 09:52:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lehigh_73

金虫 (著名写手)
楼主，你这做了T6强度了么，大概多少？
赞一下 回复此楼
7楼2015-07-24 09:58:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

autom123

木虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
I会飞的猪: 金币+2 2015-07-24 13:16:46
按HP公式，第三个的室温强度可能更好，最后一个图的小晶粒象再结晶长大的晶粒，对于塑性变形的材料，这种组织经常看到。从图中看你的变形量应该不大。
赞一下 回复此楼
无色的茶
8楼2015-07-24 11:38:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

elisa55

禁虫 (小有名气)
本帖内容被屏蔽
10楼2015-07-24 17:18:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 I会飞的猪 的主题更新
261/3返回列表123下一页
普通表情 龙 兔 虎 猫
信息提示
关闭
请填处理意见
关闭
