应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 焊接 » 6061铝合金焊缝组织的一些疑惑，欢迎探讨
101/1返回列表
查看: 2701  |  回复: 9
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

wyn20089057

木虫 (小有名气)

[交流] 6061铝合金焊缝组织的一些疑惑，欢迎探讨 已有6人参与

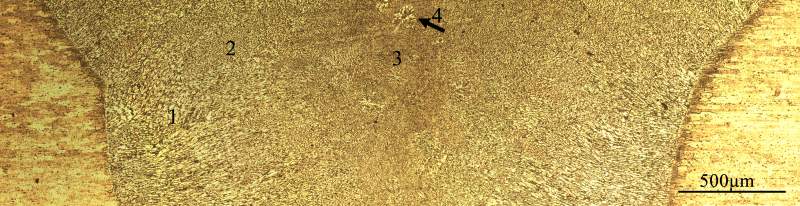

最近做的铝合金焊接焊缝金相，用keller试剂腐蚀，如图。由图1看出，焊缝由图中所示1、2、3、4四个区构成。已经知道用keller试剂无法腐蚀出晶界。

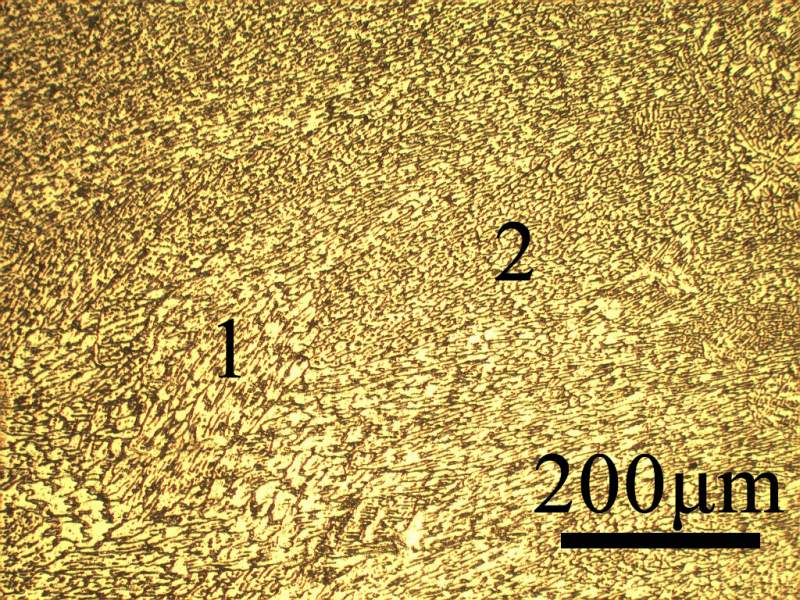

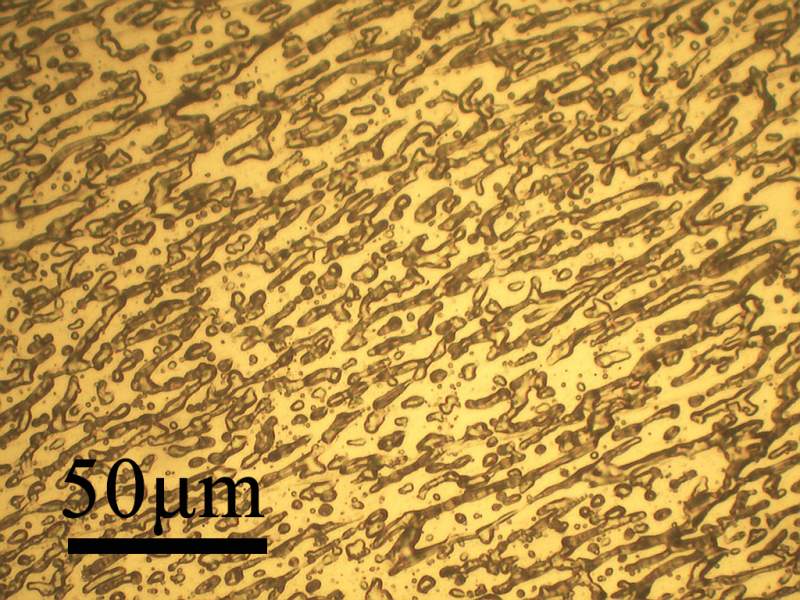

问题1:区域1是典型柱状枝晶，放大图见图2,这里怎么判断区域1处的枝晶间距？有帖子说2次枝晶是与1次枝晶垂直的，从图2中感觉完全无法分辨。其次，区域2是不是也属于柱状枝晶，还是属于细小的等轴枝晶？

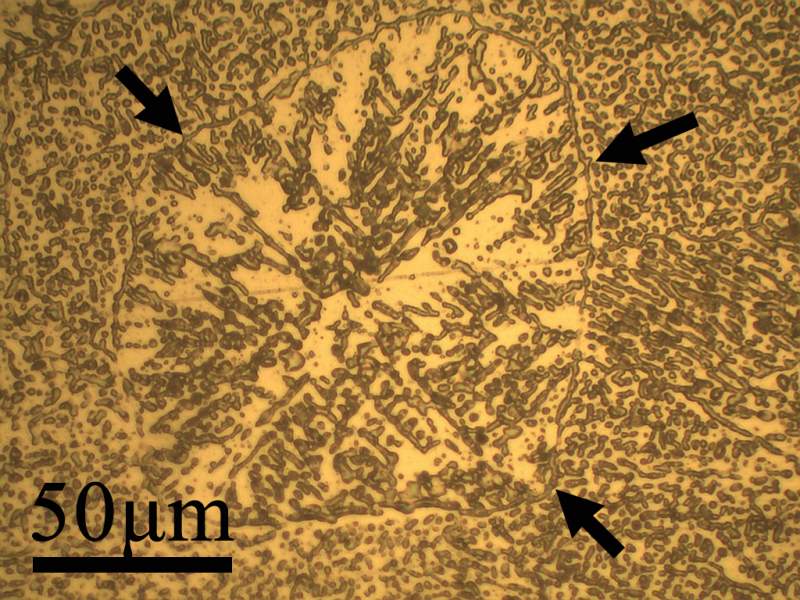

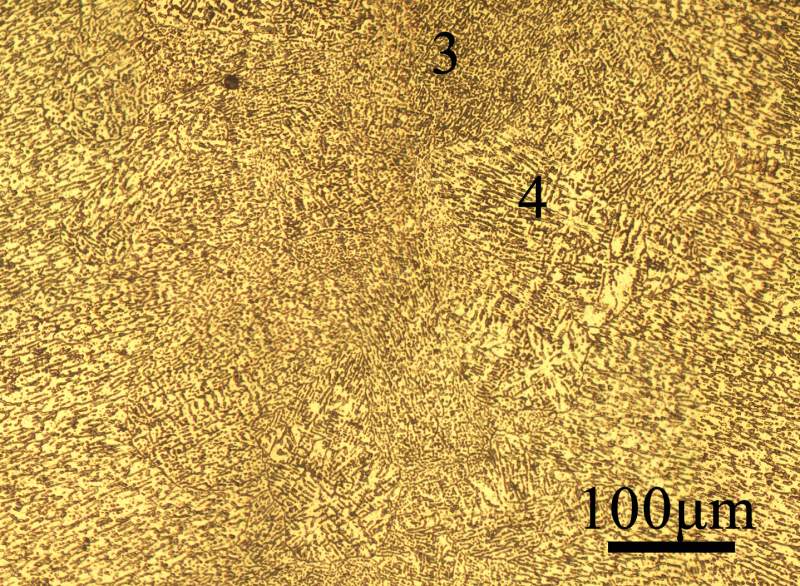

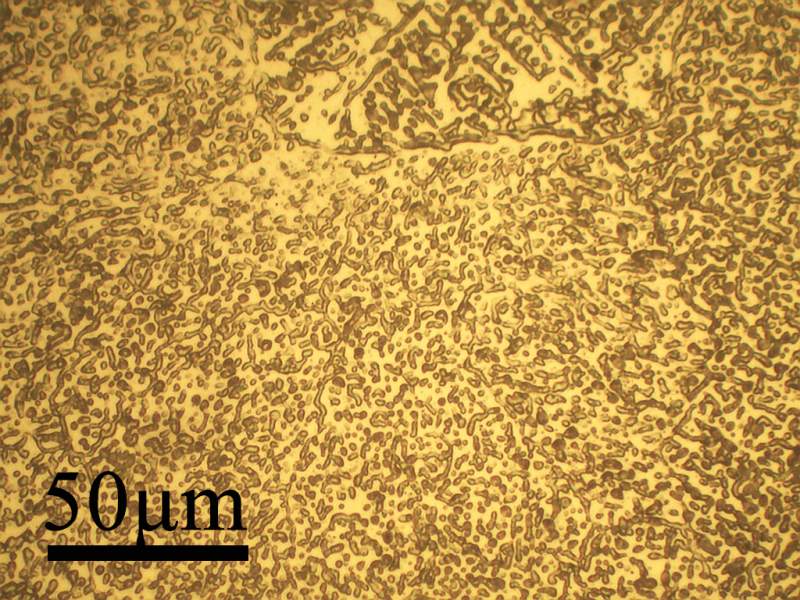

问题2：图3中可以看到区域3处的细小枝晶，和区域4的粗大枝晶。这两个区域是不是都是等轴晶？参考图4，区域4的放大图，箭头所指的环形的枝晶可不可以看成是区域4为一个晶粒，其为区域4晶粒的晶界？参考图5，是类似区域3的枝晶组织，这部分组织感觉成颗粒状分散分布，并不像等轴枝晶一样的形态，请问有人知道这种是不是也是等轴枝晶？还是我的腐蚀问题？

本人金属凝固方面理论欠缺，虽也看了一些教材，但实际经验不足，请各位专家批评指正，欢迎大家探讨！

6061铝合金焊缝组织的一些疑惑，欢迎探讨


6061铝合金焊缝组织的一些疑惑，欢迎探讨-1


6061铝合金焊缝组织的一些疑惑，欢迎探讨-2


6061铝合金焊缝组织的一些疑惑，欢迎探讨-3


6061铝合金焊缝组织的一些疑惑，欢迎探讨-4


6061铝合金焊缝组织的一些疑惑，欢迎探讨-5
回复此楼

» 本帖已获得的红花（最新10朵）

wangbing8801

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
1楼 2015-11-04 19:46:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wucy3657623

木虫 (正式写手)

芒果毛毛虫
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
中间区域是应该可以说是等轴的，但个人绝不不是很干净六边形的那种晶粒而是细密树枝晶。
由于这些枝晶臂细小，二次枝晶间距的计算并不适用，因为你压根分辨不出二次枝晶。

发一个一起遇到的焊接组织，帮助你了解其晶粒结构。基材是7xxx合金。
6061铝合金焊缝组织的一些疑惑，欢迎探讨-6
赞一下(2人) 回复此楼
专注金相30年.wucy365@outlook.com
2楼2015-11-04 22:17:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
2楼: Originally posted by wucy3657623 at 2015-11-04 22:17:30
中间区域是应该可以说是等轴的，但个人绝不不是很干净六边形的那种晶粒而是细密树枝晶。
由于这些枝晶臂细小，二次枝晶间距的计算并不适用，因为你压根分辨不出二次枝晶。

发一个一起遇到的焊接组织，帮助你了解 ...

楼上是偏光显微镜照片吗？如何制样的，如何腐蚀的？望楼上教我，越详细越好。谢谢！

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
3楼2015-11-05 06:19:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wyn20089057

木虫 (小有名气)
引用回帖:
2楼: Originally posted by wucy3657623 at 2015-11-04 22:17:30
中间区域是应该可以说是等轴的，但个人绝不不是很干净六边形的那种晶粒而是细密树枝晶。
由于这些枝晶臂细小，二次枝晶间距的计算并不适用，因为你压根分辨不出二次枝晶。

发一个一起遇到的焊接组织，帮助你了解 ...

非常感谢，请问区域2到底应该算柱状枝晶还是等轴枝晶，整体看都是朝焊缝中心生长，但仔细看又很细小，与等轴枝晶相似，望指教！另外赞你的图片非常漂亮，请问是如何做到的？
赞一下 回复此楼
4楼2015-11-05 07:49:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wucy3657623

木虫 (正式写手)

芒果毛毛虫
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
3楼: Originally posted by peterflyer at 2015-11-05 06:19:04
楼上是偏光显微镜照片吗？如何制样的，如何腐蚀的？望楼上教我，越详细越好。谢谢！
...

其实不否认有得瑟之嫌。。。

是的偏光下拍摄的照片。样品抛光后，进行阳极覆膜，之后再在DIC视场下观察即可。
阳极覆膜采用了barker试剂，电压20V,时间1min左右自己调。

避免气泡在样品表面富集是成功制样的关键哦。
赞一下 回复此楼
专注金相30年.wucy365@outlook.com
5楼2015-11-05 20:27:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wucy3657623

木虫 (正式写手)

芒果毛毛虫
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
4楼: Originally posted by wyn20089057 at 2015-11-05 07:49:08
非常感谢，请问区域2到底应该算柱状枝晶还是等轴枝晶，整体看都是朝焊缝中心生长，但仔细看又很细小，与等轴枝晶相似，望指教！另外赞你的图片非常漂亮，请问是如何做到的？...

其实我也在想这个熔池部分具体应该属于什么范畴。
倾向于柱状吧。

整体向中心生长是热输入过程决定的，熔池中心最后凝固；
细小是组织亚结构，由快速冷却导致的。

弄清楚每个区域形成特点与原因，应该比急着判断它是什么名字更有意义吧。
赞一下 回复此楼
专注金相30年.wucy365@outlook.com
6楼2015-11-05 20:34:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wangbing8801

铁虫 (小有名气)
送红花一朵
大神啊 佩服
回复此楼
7楼2015-11-27 16:13:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

929368583

木虫 (著名写手)

12345
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
目测类似激光焊～～～～

发自小木虫Android客户端
赞一下 回复此楼
1234
8楼2015-11-30 19:20:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sparrow123

银虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
您这是搅拌摩擦焊接的还是焊机熔焊的？

发自小木虫Android客户端
赞一下 回复此楼
9楼2015-11-30 21:03:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

大包子nice

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
大神  看看这个中间突然变得粗大的晶区

这个是选区激光熔化技术制造的AI-Si10-Mg
6061铝合金焊缝组织的一些疑惑，欢迎探讨-7
赞一下 回复此楼
10楼2016-07-01 10:17:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 wyn20089057 的主题更新
101/1返回列表
普通表情 龙 兔 虎 猫 高级回复 (可上传附件)
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 305求调剂 +7 玛卡巴卡boom 2026-04-11 7/350 2026-04-12 07:35 by zhouxiaoyu
[考研] 求调剂，一志愿大连理工大学354分 +5 雨声余生 2026-04-11 6/300 2026-04-11 16:12 by 雨声余生
[考研] 农业管理302分求调剂 +3 xuening1 2026-04-10 3/150 2026-04-11 10:18 by zhq0425
[考研] 342电子信息专硕求调剂 +9 你让我怎么荔枝 2026-04-10 10/500 2026-04-11 08:33 by zhq0425
[考研] 368求调剂 +3 17385968172 2026-04-10 3/150 2026-04-10 20:12 by 电子奥德彪
[考研] 计算机类求调剂，22408-274分 +7 上岸de小虫 2026-04-09 8/400 2026-04-10 19:56 by fxue1114
[考研] 071000生物学调剂求助 +17 zzzzwww 2026-04-09 20/1000 2026-04-10 15:55 by 求调剂zz
[考研] 282，电气工程专业，求调剂，不挑专业 +9 jggshjkkm 2026-04-10 9/450 2026-04-10 14:55 by 逆水乘风
[考研] 调剂申请086000一志愿西北农林科技大学生物与医药320分-本科齐鲁工业大学 +3 美美女士 2026-04-09 3/150 2026-04-10 10:31 by liuhuiying09
[考研] 一志愿2110，化学学硕310分，本科重点双非求调剂 +18 努力奋斗112 2026-04-08 18/900 2026-04-09 23:28 by wolf97
[考研] 材料专硕(0856) 339分求调剂 +9 哈哈哈鹅哈哈哈 2026-04-09 10/500 2026-04-09 20:01 by Orcid
[考研] 材料与化工专硕306分找合适调剂 +27 沧海轻舟e 2026-04-06 28/1400 2026-04-08 22:06 by wdyheheeh
[考研] 考研求调剂 +4 雯??? 2026-04-08 4/200 2026-04-08 21:44 by 土木硕士招生
[考研] 一志愿郑州大学085600求调剂 +21 吃的不少 2026-04-05 24/1200 2026-04-08 16:47 by sunhuadong
[考研] 287求调剂 +6 Fnhc 2026-04-07 6/300 2026-04-08 10:05 by xingguangj
[考研] 304求调剂 +10 素年祭语 2026-04-06 17/850 2026-04-08 09:05 by 蓝云思雨
[考研] 计算机11408 287 求调剂 +3 LiLe5 2026-04-07 3/150 2026-04-07 23:15 by shanqishi
[考研] 软工学硕299求调剂 +6 useryy 2026-04-07 6/300 2026-04-07 09:50 by vgtyfty
[考研] 一志愿北交大材料工程总分358求调剂 +10 cs0106 2026-04-05 12/600 2026-04-06 19:41 by 无际的草原
[考研] 求调剂到0856材料工程 +3 程9915 2026-04-05 3/150 2026-04-05 18:15 by 蓝云思雨
信息提示
关闭
请填处理意见
关闭
