[求助] MS和QE对模型计算结果的比较产生的疑问 已有1人参与

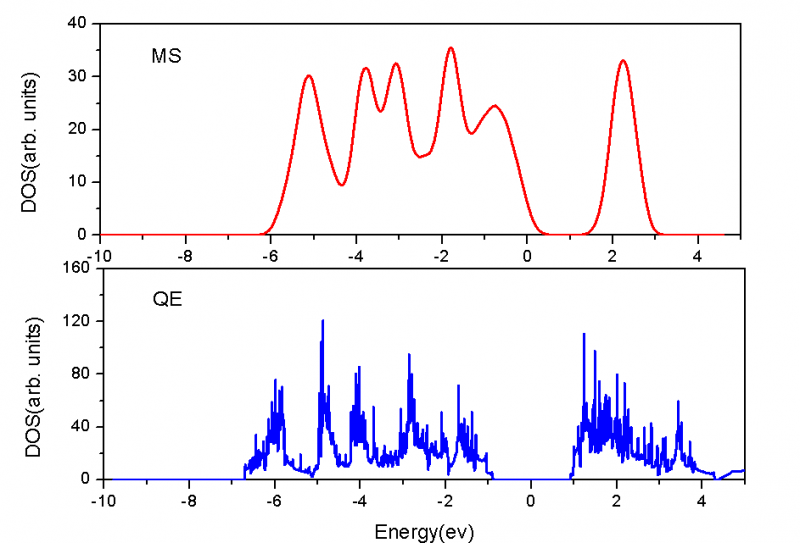

这个问题有点笼统，就是感觉两个软件画出来的图有一定差别，一张图是MoS2。感觉QE的图比MS的图像左平移了一些。QE所用模型坐标是MS导入的。第二张是QE画的石墨烯，第三张是MS做的石墨烯（第二张和第三张所用模型相同，但是石墨烯所构造方式与论坛里另一位朋友的有区别）。我想知道一下图有差别的原因，是因为设置一系列参数或者泛函不同导致的吗...

MS和QE对模型计算结果的比较产生的疑问


MS和QE对模型计算结果的比较产生的疑问-1


MS和QE对模型计算结果的比较产生的疑问-2
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
天使可以飞起来是因为他们把自己看得很轻
1楼 2015-07-20 13:20:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

赵奇一

新虫 (小有名气)
刚又把我建的石墨烯模型通过MS重复了一下，更能看出相同的模型经过QE与MS计算产生的平移效果。这里先不讨论模型正确与否
MS和QE对模型计算结果的比较产生的疑问-3
赞一下 回复此楼
天使可以飞起来是因为他们把自己看得很轻
2楼2015-07-20 13:59:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ccmin4

银虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
可能是 Fermi level 设定正确吗?
赞一下 回复此楼
对不起
3楼2015-07-20 16:06:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

赵奇一

新虫 (小有名气)
引用回帖:
3楼: Originally posted by ccmin4 at 2015-07-20 16:06:06
可能是 Fermi level 设定正确吗?

相同的模型，MS软件自动是将0设置为费米能，QE在scf输出文件中有费米能，我在画图的时候已经平移过了，我的图横坐标为0处也是费米能，所以费米能应该设定是正确的吧...
赞一下 回复此楼
天使可以飞起来是因为他们把自己看得很轻
4楼2015-07-20 21:19:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ccmin4

银虫 (小有名气)
引用回帖:
4楼: Originally posted by 赵奇一 at 2015-07-20 21:19:28
相同的模型，MS软件自动是将0设置为费米能，QE在scf输出文件中有费米能，我在画图的时候已经平移过了，我的图横坐标为0处也是费米能，所以费米能应该设定是正确的吧......

试用下nscf输出文件的费米能。。。
赞一下 回复此楼
对不起
5楼2015-07-21 04:59:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

赵奇一

新虫 (小有名气)
引用回帖:
5楼: Originally posted by ccmin4 at 2015-07-21 04:59:59
试用下nscf输出文件的费米能。。。...

scf中的费米能和nscf中的费米能什么区别？
赞一下 回复此楼
天使可以飞起来是因为他们把自己看得很轻
6楼2015-07-22 20:06:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ccmin4

银虫 (小有名气)
引用回帖:
6楼: Originally posted by 赵奇一 at 2015-07-22 20:06:27
scf中的费米能和nscf中的费米能什么区别？...

其实也不用跑nscf也能做DOS。
如果有跑nscf就要用nscf导出的费米能。。。

其实看第一张图的话，我理解为 费米能 不会在中间没电子的位子 （QE DOS 图）
。。。

其实我也不懂具体原因 为什么MS跟QE算出不一样。

对不起 我中文不通顺
赞一下 回复此楼
对不起
7楼2015-07-24 09:02:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
