[求助] ICEM，二维流化床网格求助 已有4人参与

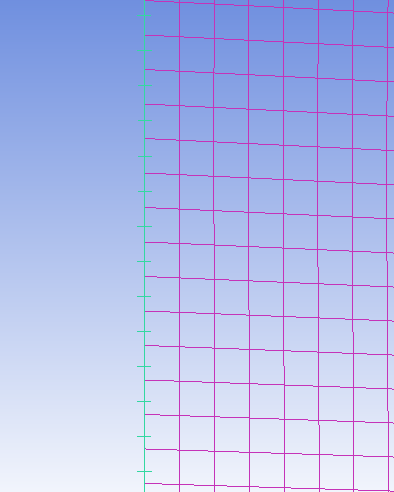

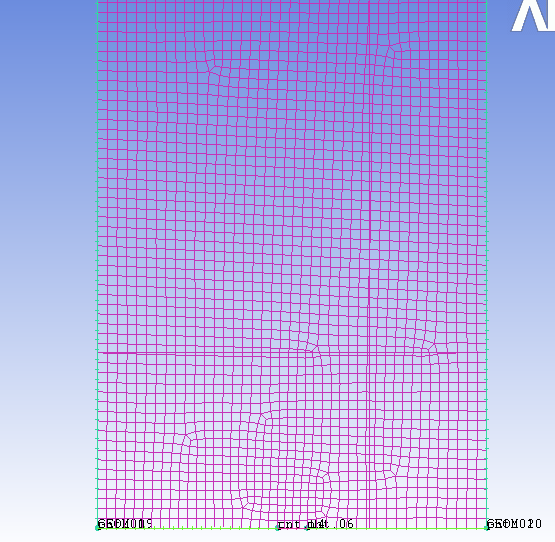

虫友们，按理说应该很简单的例子，但是网格不知道怎么设置，为什么上下节点数目一样，不是平行垂直的？
求助。虽然问题很基础，但是您的回答会对新人有极大帮助的，十分感谢！

ICEM，二维流化床网格求助


ICEM，二维流化床网格求助-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
平凡的生活中做出不凡。
1楼 2015-07-20 12:39:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wanght001

铜虫 (小有名气)
http://pan.baidu.com/s/1jGgWPVo 这个是网格文件
赞一下 回复此楼
平凡的生活中做出不凡。
2楼2015-07-20 12:42:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wanght001

铜虫 (小有名气)

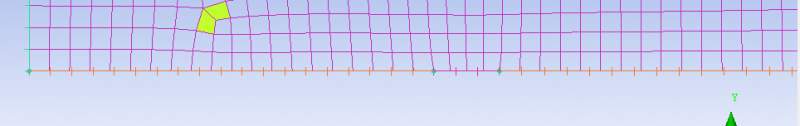

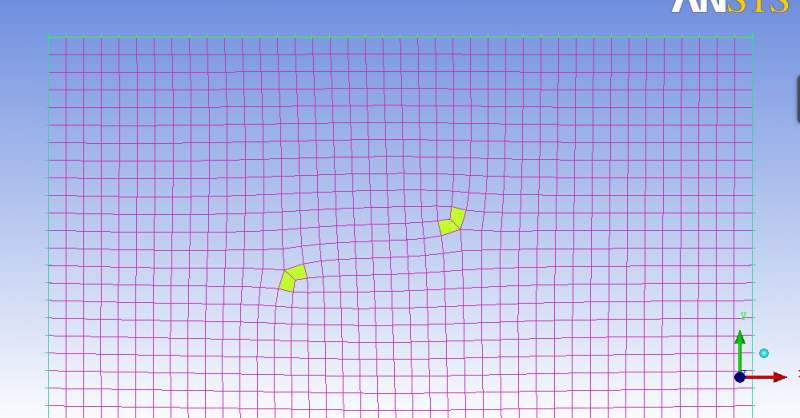

现在调整了一下，下面的还是不行呢。
ICEM，二维流化床网格求助-2


ICEM，二维流化床网格求助-3
赞一下 回复此楼
平凡的生活中做出不凡。
3楼2015-07-20 13:48:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wanght001

铜虫 (小有名气)
其实我是想画一个带射流的流化床，之前做过几个例子，不过都是弯管啊什么的，老板催的急，没学两天就开始画了。
1.先建个几个点，
2.链接了曲线，包括两个wall，上面的pressure-out，地下的jet,还有jet左右的gas_in
3.之后选择了creat surface from curves，但是问题来了，就是选择了这6条线之后，创建了面，地下的三条线就合并为一条线了？

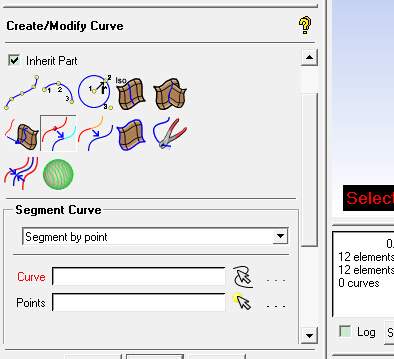

4.之后我就不会了，瞎搞了下，又跳回了如图所示的创建线，把下面的线又给切开了。
结果现在的网格为什么不是横平竖直呢 ，求好心人，就这么资金了，都送给您~！
ICEM，二维流化床网格求助-4
赞一下 回复此楼
平凡的生活中做出不凡。
4楼2015-07-20 13:54:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

luogangv

木虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
你用结构网格吧，先建block，映射，设置节点数
赞一下 回复此楼
5楼2015-07-20 14:11:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

luogangv

木虫 (小有名气)

【答案】应助回帖

引用回帖:
4楼: Originally posted by wanght001 at 2015-07-20 13:54:08
其实我是想画一个带射流的流化床，之前做过几个例子，不过都是弯管啊什么的，老板催的急，没学两天就开始画了。
1.先建个几个点，
2.链接了曲线，包括两个wall，上面的pressure-out，地下的jet,还有jet左右的gas_ ...

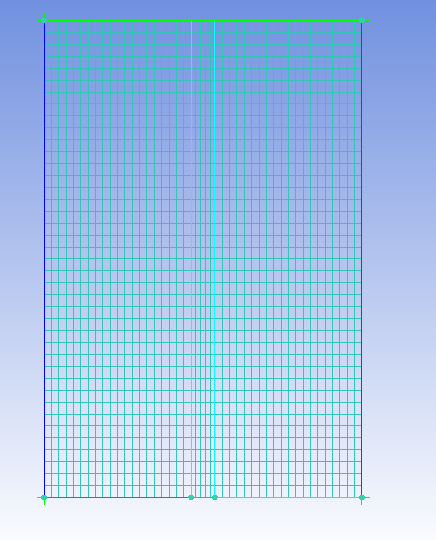

大概画了一下
ICEM，二维流化床网格求助-5
赞一下 回复此楼
6楼2015-07-20 14:20:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wanght001

铜虫 (小有名气)
引用回帖:
6楼: Originally posted by luogangv at 2015-07-20 14:20:13
大概画了一下

...

就是想要这种样子的！！ 网格能借我参考一下吗？
赞一下 回复此楼
平凡的生活中做出不凡。
7楼2015-07-20 14:42:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wanght001

铜虫 (小有名气)
引用回帖:
6楼: Originally posted by luogangv at 2015-07-20 14:20:13
大概画了一下

...

自己胡搞了一下，想请问下，底边三条线是分别映射还是三条一起选择呢？
赞一下 回复此楼
平凡的生活中做出不凡。
8楼2015-07-20 14:48:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

luogangv

木虫 (小有名气)
我是竖着劈分了两刀，所以映射的时候三条边分别映射
赞一下 回复此楼
9楼2015-07-20 15:36:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

luogangv

木虫 (小有名气)
引用回帖:
7楼: Originally posted by wanght001 at 2015-07-20 14:42:36
就是想要这种样子的！！ 网格能借我参考一下吗？...

我没保存
回复此楼
10楼2015-07-20 15:37:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
