wanght001

铜虫 (小有名气)
引用回帖:
9楼: Originally posted by luogangv at 2015-07-20 15:36:14
我是竖着劈分了两刀，所以映射的时候三条边分别映射

您好，首先非常感谢。。网格已经画出来了 但是还有两个疑问 您能帮我解答一下吗
一.像我前面所说的那个问题
““2.链接了曲线，包括两个wall，上面的pressure-out，地下的jet,还有jet左右的gas_in
3.之后选择了creat surface from curves，但是问题来了，就是选择了这6条线之后，创建了面，地下的三条线就合并为一条线了。

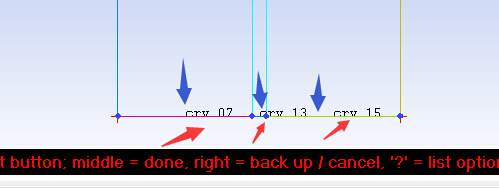

4.之后我就不会了，瞎搞了下，又跳回了如图所示的创建线，把下面的线又给切开了。””

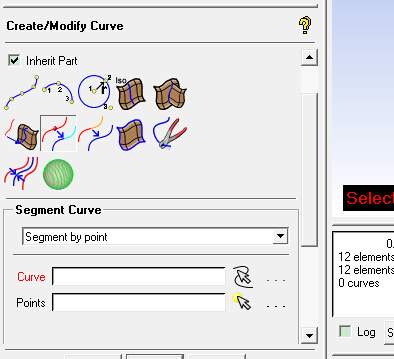

（第四步的界面如图所示）先生成了面，然后又把底边给分开这种做法正确吗

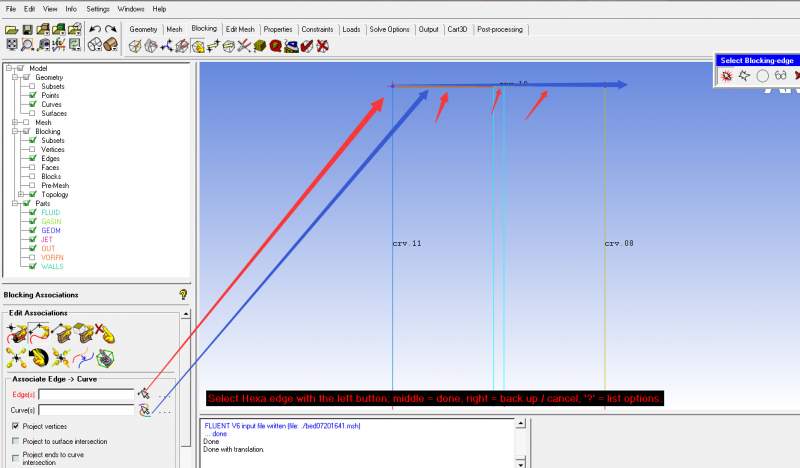

二、按照您的方法，我先把底边切开了，然后上面选中三个edge共同投影一个curve。地下的三条边是分别投影到curve对吗
ICEM，二维流化床网格求助


ICEM，二维流化床网格求助-1


ICEM，二维流化床网格求助-2
赞一下 回复此楼
平凡的生活中做出不凡。
11楼2015-07-20 16:55:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

luogangv

木虫 (小有名气)
引用回帖:
11楼: Originally posted by wanght001 at 2015-07-20 16:55:51
您好，首先非常感谢。。网格已经画出来了 但是还有两个疑问 您能帮我解答一下吗
一.像我前面所说的那个问题
““2.链接了曲线，包括两个wall，上面的pressure-out，地下的jet,还有jet左右的gas_in
3.之后选择了 ...

先生成面，再把先断开我认为是没问题的
底下的线分别映射，上面的三个edge共同投影一个curve，我是这样做的
赞一下 回复此楼
12楼2015-07-20 21:40:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

S翰墨书香

木虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
在没有对齐的节点位置上添加辅助线关键

[ 发自小木虫客户端 ]
赞一下 回复此楼
你若成功，我陪你君临天下；你如失败，我陪你东山再起
13楼2015-07-21 08:48:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

toufaguanmi

新虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
二维拓扑的时候一定要关联face。
赞一下 回复此楼
14楼2015-07-23 09:51:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wanght001

铜虫 (小有名气)
引用回帖:
14楼: Originally posted by toufaguanmi at 2015-07-23 09:51:53
二维拓扑的时候一定要关联face。

关联face...自己摸索的时候没有用到这一步呢，这是因为?

[ 发自小木虫客户端 ]
赞一下 回复此楼
平凡的生活中做出不凡。
15楼2015-07-23 12:54:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

东大小生

木虫 (著名写手)

【答案】应助回帖

我觉得是你选网格的时候 不是选的mesh type不对 你在那个 globalmeshsetup 里面  有个shell的选项 改成quad dominant 试试 或者 all quad。。。我没有试 觉得可能是这样的。
赞一下 回复此楼
：）
16楼2015-07-23 15:53:24
