[求助] Adams含间隙曲柄滑块机构的仿真失真求助啊 已有3人参与

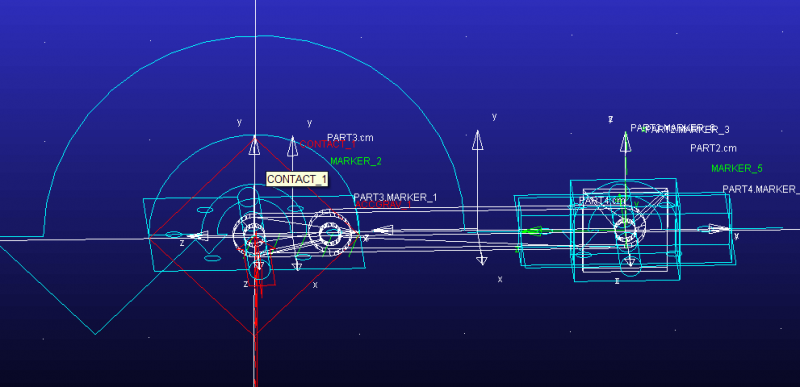

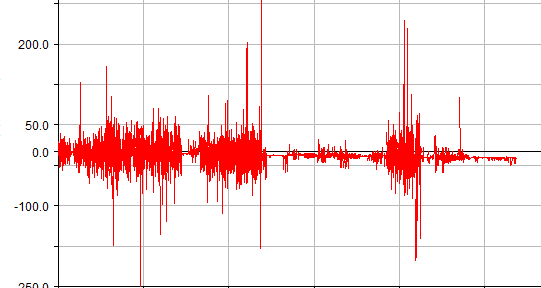

大牛们，我做的是含间隙的曲柄滑块机构仿真，曲柄与连杆铰接处有0.01mm的间隙。仿真过程中一直出现曲柄与连杆分离的现象。仿真时间5秒，仿真步数增大至50000仍然无济于事。肿么办！这是接触参数。分离前的滑块速度曲线，这和实际的三角函数曲线也差别太大了啊。

Adams含间隙曲柄滑块机构的仿真失真求助啊


Adams含间隙曲柄滑块机构的仿真失真求助啊-1


Adams含间隙曲柄滑块机构的仿真失真求助啊-2
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-07-20 11:22:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

wugenyong

银虫 (小有名气)
试试restitution model，抱歉笔误
赞一下(1人) 回复此楼
5楼2015-07-23 14:38:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

心向千阳

银虫 (小有名气)
中国机械CAD论坛上好像看到过这个课题，你可以去搜一下
赞一下 回复此楼
2楼2015-07-22 08:56:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

413862596

金虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
看不清构件什么的都被遮住了  你把约束哪些什么的隐藏，只留下构件看看

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
通过自己的努力，没有攀不上的高峰！
3楼2015-07-22 10:02:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wugenyong

银虫 (小有名气)

【答案】应助回帖

对于含间隙的运动副的建模，应该有不少论文可以参考；
你在这里用的是接触模型，或许也可以，你可以随时resititution model，效果应该会更好一些；
如果你坚持要用impact model，你需要自己计算stiffness，用Hertz接触理论，至于赫兹接触理论，如果你不清楚需要自己找本书看看。
赞一下 回复此楼
4楼2015-07-23 14:37:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sunxinsunny

新虫 (初入文坛)

【答案】应助回帖

引用回帖:
5楼: Originally posted by wugenyong at 2015-07-23 14:38:31
试试restitution model，抱歉笔误

我现在也在做这个 这个RESTITUTION MODEL在哪里找啊？
赞一下 回复此楼
6楼2015-10-29 21:39:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chengle80

禁虫 (正式写手)
本帖内容被屏蔽
7楼2015-11-12 23:21:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chengle80

禁虫 (正式写手)
本帖内容被屏蔽
8楼2015-11-12 23:22:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wugenyong

银虫 (小有名气)
引用回帖:
6楼: Originally posted by sunxinsunny at 2015-10-29 21:39:51
我现在也在做这个 这个RESTITUTION MODEL在哪里找啊？...

这个还真记不起来，不用ADAMS很多年了
赞一下 回复此楼
9楼2015-11-16 16:57:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wugenyong

银虫 (小有名气)
引用回帖:
8楼: Originally posted by chengle80 at 2015-11-12 23:22:57
曲柄与连杆铰接处有0.01mm的间隙, 请问这个间隙是建模时设置的么？可以留个邮箱交流一下么？...

这个坦率的讲，我没有做过，所以建模的时候怎么设置我不知道，甚至我都不确定有没有这个选项可以设置
赞一下 回复此楼
10楼2015-11-16 17:01:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
